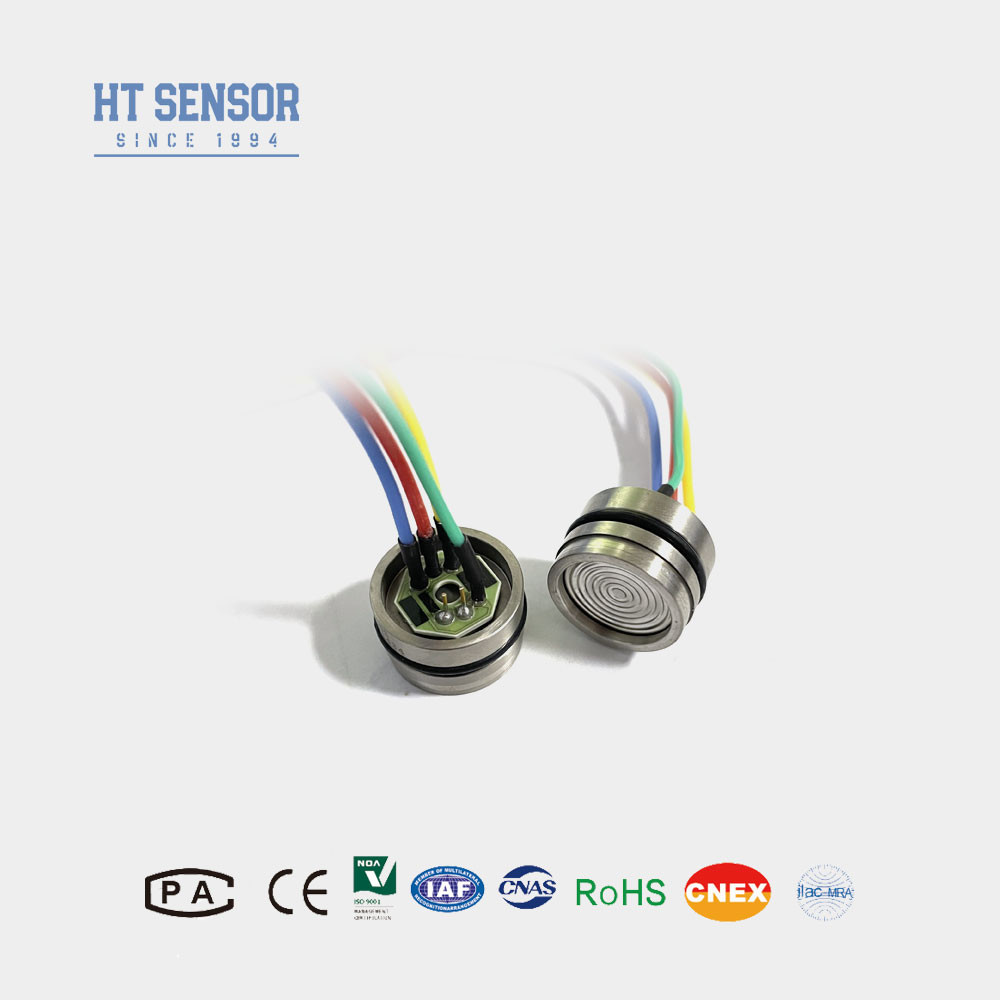

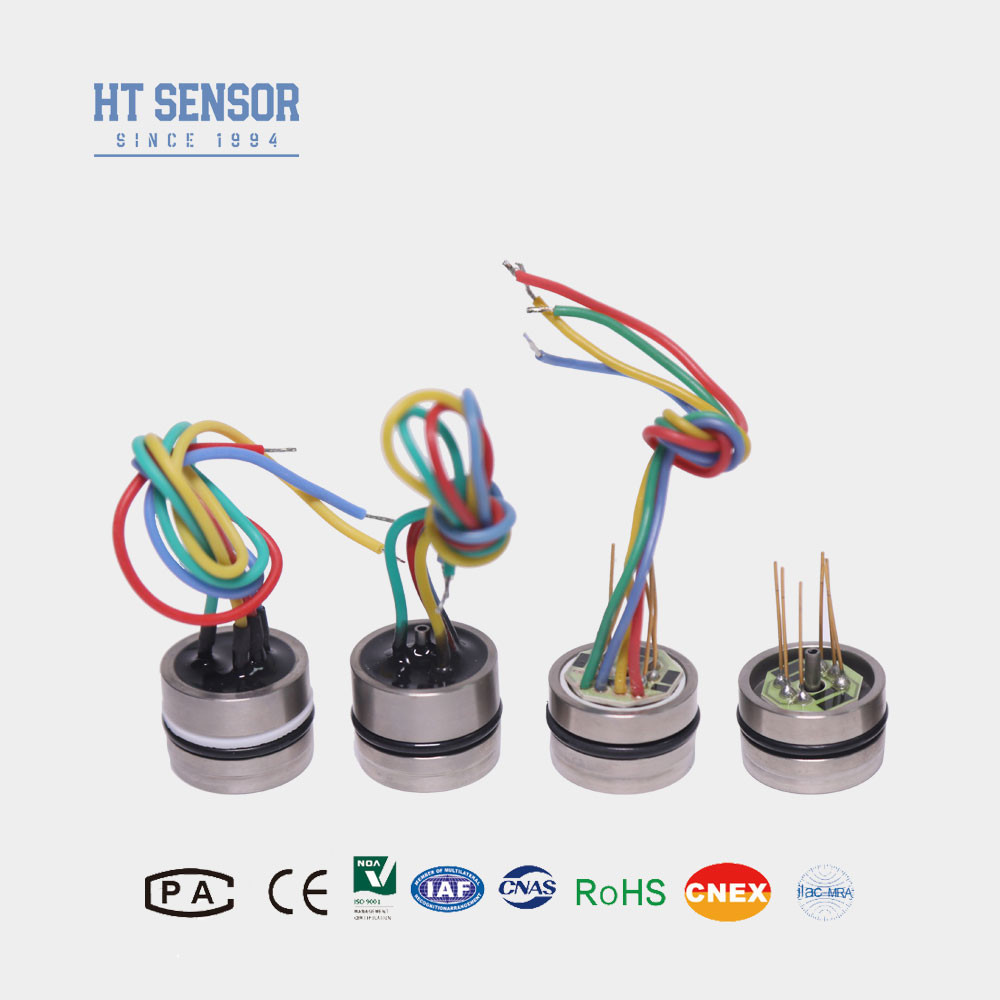

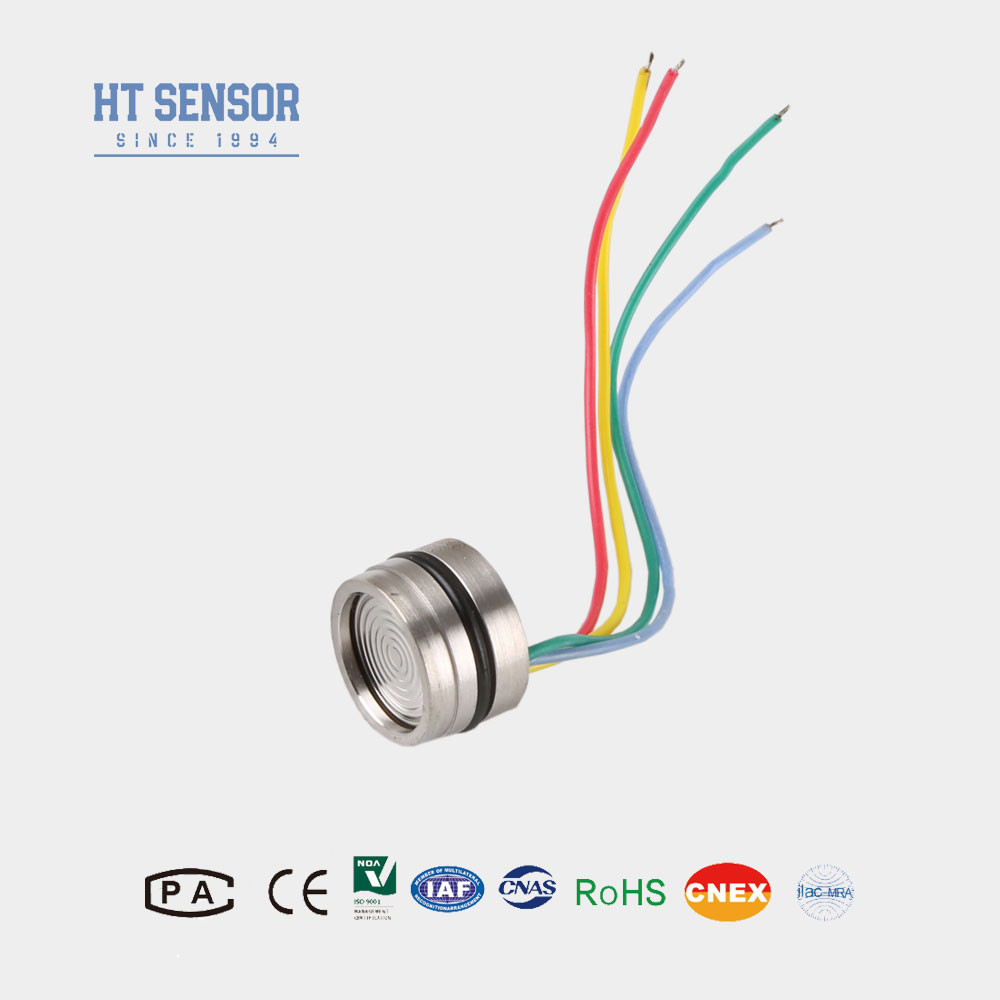

HT19V سنسور فشار سیلیکون پزیورسیستوی 5VDC سنسور سطح هوا مایع
Product Details
| شماره مدل: | HT19V | نوع نخ: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | اندازه گیری محیط: | گاز و مایع |
| محدوده: | 0-10kPa ~ 60MPa | خروجی: | MV |
| نوع فشار: | G/A/S | تهیه کردن: | 5-10VDC |
| کد Hs: | 9026209090 | قابلیت ارائه: | 20000 عدد در ماه |
| تایپ کنید: | سنسور فشار پیزورزیستیو | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | در دسترس OEM و ODM | ||
| برجسته کردن |
سنسور فشار سیلیکون پزیورسیستوی 5VDC,سنسور فشار سیلیکون پیزورسیستوی مایع,سنسور سطح هوا مایع 5VDC,Liquid Diffusion Silicon Piezoresistive Pressure Sensor,5VDC Liquid Air Level Sensor |
||
Product Description
HT19V سنسور فشار پیزورزیستیو سیلیکونی انتشار یافته 5VDC سنسور سطح هوا مایع
HT19V سنسور فشار پیزورزیستیو سیلیکونی
معرفی سنسور فشار سیلیکونی:
HT19V از عناصر سیلیکونی انتشار یافته بسیار پایدار استفاده می کند و آن را به یک سنسور فشار پیزورزیستیو سیلیکونی قابل اعتماد تبدیل می کند. با استفاده از یک دیافراگم ایزوله و روغن سیلیکون، سنسور می تواند فشار مایعات و گازها را با دقت اندازه گیری کند و نتایج دقیقی ارائه دهد. منبع تغذیه ولتاژ ثابت، رانش دمایی محصول را جبران می کند که تأثیر تغییرات دما را به میزان زیادی کاهش می دهد. کاربرد گسترده آن در کمپرسورهای هوا و سیستم های تبرید، آن را به یک دارایی ارزشمند در صنایع مختلف تبدیل کرده است.
ویژگی های محصولسنسور فشار سیلیکونی:
1. مدار فیلم ضخیم برای جبران دما و تصحیح آفست صفر استفاده می شود.
2. قابلیت اطمینان بالا، پایداری خوب.
3. منبع تغذیه ولتاژ ثابت، خروجی استاندارد.
کاربردهاسنسور فشار سیلیکونی:
1. مناسب برای اندازه گیری فشار گاز و مایع خورنده، سازگار با فولاد ضد زنگ 316 l
2. در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
3. اغلب در اندازه گیری فشار سیستم تبرید و کمپرسور هوا استفاده می شود.
عملکرد الکتریکیسنسور فشار سیلیکونی:
1. منبع تغذیه: ≤10VDC
2. خروجی ولتاژ حالت مشترک: 50٪ ورودی (معمولی)
3. امپدانس ورودی: 4KΩ~20KΩ
4. امپدانس خروجی: 2.5KΩ~6KΩ
5. اتصال الکتریکی: سیم با دمای بالا 100 میلی متری، کابل روبانی
| پارامترهای عملکردسنسور فشار سیلیکونی:. | ||||||
| محدوده اندازه گیری | گیج (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| مهر و موم شده (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| Typ | حداکثر | واحد | ||||
| غیر خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرارپذیری | 0.05 | 0.1 | %F.S | |||
| پسماند | 0.05 | 0.1 | %F.S | |||
| خروجی آفست صفر | 0±1 | 0±2 | mV | |||
| خروجی مقیاس کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| دریفت دمایی آفست صفر | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| دریفت دمایی مقیاس کامل | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| دمای جبران شده | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| دمای عملیاتی | -20~80 | ºC | ||||
| دمای ذخیره سازی | -40~125 | ºC | ||||
| اضافه بار مجاز | کمترین مقدار بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید | |||||
| فشار ترکیدگی | 5X مقیاس کامل | |||||
| پایداری بلند مدت | 0.2 % | F.S/سال | ||||
| جنس دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| ضربه | 100g,11ms | |||||
| زمان پاسخ | ≤1ms | |||||
| آب بندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | |||||
| محیط پرکننده | روغن سیلیکون | |||||
| وزن | ~28g | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10V @ 25ºC | ||||||
| ساخت و ساز کلیسنسور فشار سیلیکونی | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبرانسنسور فشار سیلیکونی |
|
|
| نمونه های انتخاب |
| نکات سفارش |
| پرسش و پاسخ |
.
.
