فرستنده فشار تفاضلی BP93420D-IIIA با نمایشگر و سنسور سطح ضد انفجار
Product Details
| مدل: | BP93420D-IIIA | محدوده: | 0-10kpa~2MPa |
|---|---|---|---|
| قدرت: | 24VDC | خروجی: | 4 تا 20mA |
| مواد: | فولاد ضد زنگ | نخ: | مرد و زن |
| نوع فشار: | فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| دمای کار: | 0 تا 60 درجه سانتیگراد | کانکتور: | 3051A |
| برجسته کردن |
فرستنده سطح فشار فرقی فولاد ضد زنگ,فرستنده فشار فرقی ضد انفجار,فرستنده فشار دیفرانسیل با صفحه نمایش,Explosion Proof Differential Pressure Transmitter,Differential Pressure Transmitter With Display |
||
Product Description

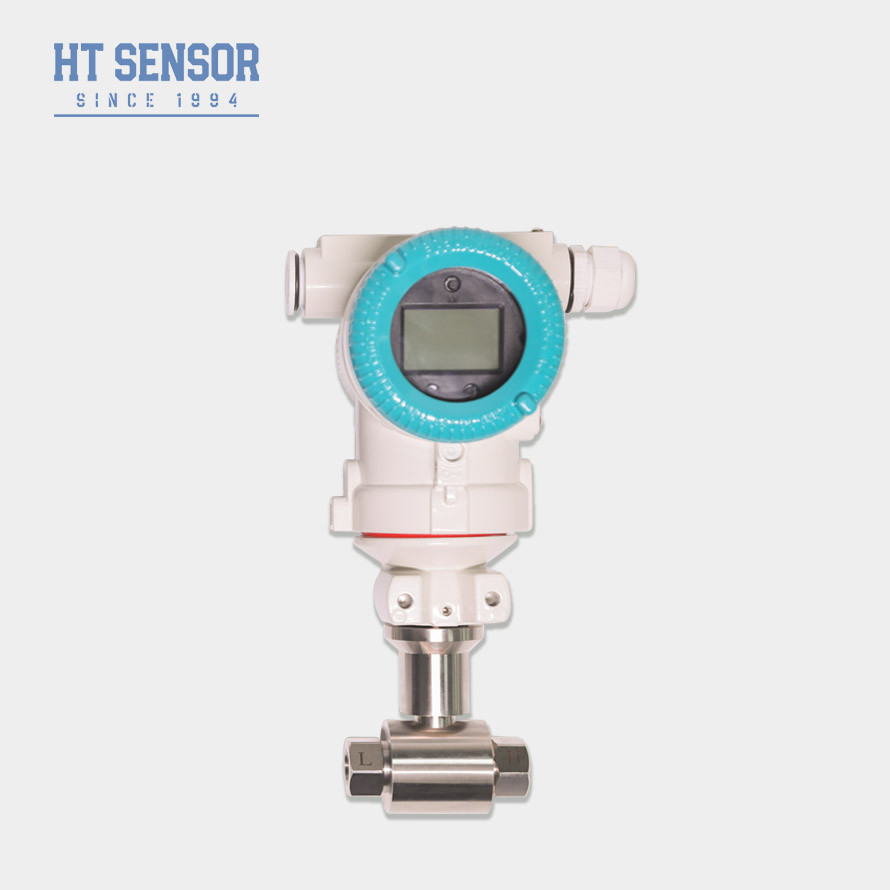

فرستنده فشار تفاضلی BP93420D-IIIA با سنسور ضد انفجار و نمایشگر
BP93420DIII Dتفاضلی Pفشارفرستنده
معرفی سنسور فرستنده فشار تفاضلی:
فرستنده فشار تفاضلی BP93420-IIIA برای کاربردهای صنعتی برای اندازه گیری مقادیر فشار تفاضلی مایعات یا گازها طراحی شده است. انواع گزینه های ضد انفجار، ایمن ذاتی، ایمن ذاتی گرد و غبار، ضد شعله، نوع گرد و غبار ضد شعله، و همچنین می تواند ارتباط پروتکل HART را انتخاب کند، مقرون به صرفه.
ویژگی های محصول سنسور فرستنده فشار تفاضلی:
- فرستنده دارای طراحی ساختاری از جنس استنلس استیل است که آن را جمع و جور و آسان برای نصب می کند
- تحت جبران دمای دقیق و غربالگری پیری قرار می گیرد و عملکردی پایدار و قابل اعتماد را تضمین می کند
- رابط الکتریکی را می توان به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب کرد.
کاربردها سنسور فرستنده فشار تفاضلی:
- مناسب برای اندازه گیری فشار تفاضلی گازها یا مایعات مختلف در خطوط لوله صنایعی مانند نفت، شیمیایی، برق و هیدرولوژی.
- در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی اعمال می شود
- اندازه گیری فشار برای خطوط لوله و محفظه های کوره
| پارامترهای عملکرد سنسور فرستنده فشار تفاضلی | |
|---|---|
| محدوده اندازه گیری | 0-10KPa……~2MPa |
| نوع فشار | فشار تفاضلی |
| بارگذاری بیش از حد یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 مگاپاسکال |
| دقت @ 25℃ | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری | ±0.03% (Typ.) ±0.05%FS (حداکثر) |
| هیسترزیس | ±0.03% (Typ.) ±0.05%FS (حداکثر) |
| پایداری بلند مدت | ±0.5%F.S/سال(≤200KPa) ±0.2%F.S/سال(＞200KPa) |
| دریفت دمای صفر | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| دریفت دمای اسپان | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| جبران دما | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| دمای عملیاتی | -30℃~80℃ |
| دمای ذخیره سازی | -40℃~100℃ |
| لرزش | 10g,55Hz ～ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه بندی ضد انفجار | ایمن ذاتی و ضد انفجار |
| رتبه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سیم |
| 0～10/20mA |
3 سیم |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نکات سفارش سنسور فرستنده فشار تفاضلی |
1. هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط اندازه گیری شده با قطعات تماس محصول سازگار است.
2. برای اطمینان از عملکرد قابل اعتماد، توصیه می شود یک منیفولد سه شیر بین نقطه اندازه گیری و فرستنده نصب شود و از اعمال فشار آهسته و یکنواخت به محفظه های فشار مثبت و منفی فرستنده اطمینان حاصل شود.
3. در حین نصب، توصیه می شود رابط های فشار را در هر دو انتها به صورت افقی قرار دهید تا تأثیر محل نصب بر روی محصول به حداقل برسد.
4. برای الزامات خاص مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی، لطفاً به شرکت ما اطلاع دهید و این الزامات را در سفارش مشخص کنید
| راهنمای سفارش سنسور فرستنده فشار تفاضلی | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | ساخت و ساز کلی | |||||||
| DII | فرستنده فشار تفاضلی | |||||||
| محدوده اندازه گیری | 0-10KPa……~2MPa | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 نر | |||||||
| J2 | G1/2 نر | |||||||
| J3 | G1/4 نر | |||||||
| J4 | 1/2 NPT نر | |||||||
| J5 | دیگر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | دیگر | |||||||
| کد | نوع فشار | |||||||
| D | فشار تفاضلی | |||||||
