حسگر فشار دیافراگم فلش DN25 فرستنده فشار پیزورسیستوی
Product Details
| شماره مدل: | BP93420-IIIFL | منبع برق: | 9-36VDC |
|---|---|---|---|
| خارج: | 4-20mA با صفحه نمایش LCD LED | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محدوده: | 0-35kpa~20Mpa | نوع ساختار: | سنسور فشار دیافراگم فلاش |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5٪ |
| رتبه Ip: | IP65 | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
حسگر فشار دیافراگم فلش فلش,سنسور فشار دیافراگم DN25,فرستنده فشار پیزورسیستوی مایع,Flush Diaphragm Pressure Sensor DN25,Liquid Piezoresistive Pressure Transmitter |
||
Product Description

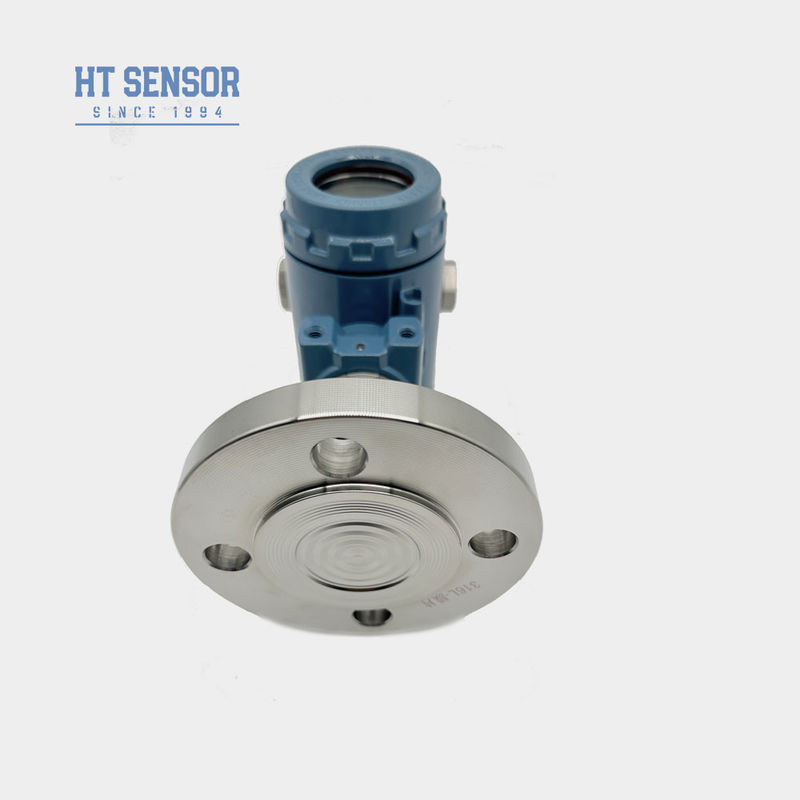

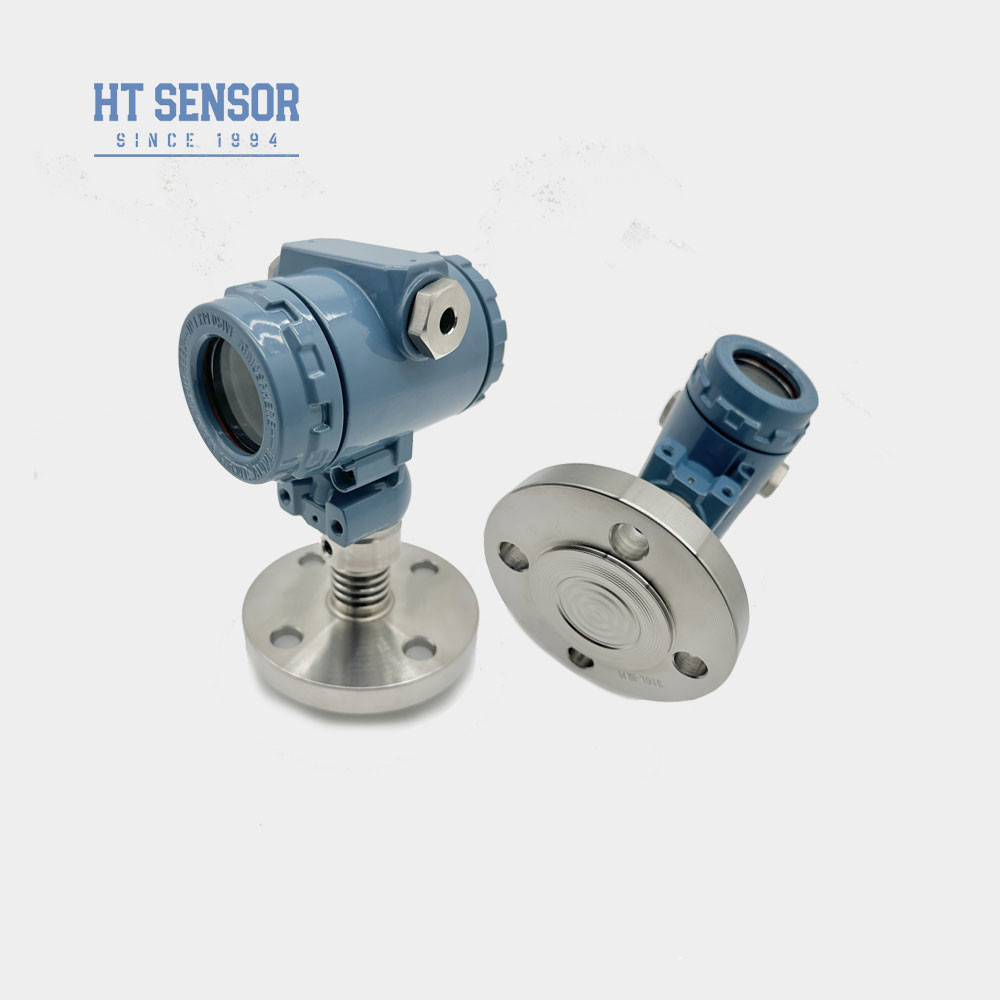

فرستنده فشار پیزورسیستیو سنسور فشار دیافراگم فلش DN25 سنسور دیافراگم فلش
انتقال دهنده فشار BP93420-IIIFL
معرفی سنسور فشار دیافراگم:
فرستنده فشار BP93420-III-FL از هسته پر از روغن فیلمی مقاومت سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.اتصال فرآیند استفاده از جوش مستقیم از دیافراگم عایق 316L و فلنج تطبیقی برای اطمینان از دقت اندازه گیری فشاربخارگر مخصوص می تواند به محیط های با دمای بالا سازگار شود.مدار پردازش سیگنال واقع در داخل خانه فولاد ضد زنگ سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کند. کل محصول آزمایش و غربالگری سن اجزای ، محصولات نیمه آماده و محصولات آماده را انجام داده است ، که عملکرد پایدار و قابل اعتماد را تضمین می کند.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | -100kPa... 0kPa 35kPa... 1MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | 4 کیلوگرم |
ویژگی های محصولحسگر فشار دیافراگم:
- 1. محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار
- 2. گزینه های سیگنال خروجی متنوع
- 3صفر و مقیاس کامل قابل تنظیم
- 4. دقت بالا، اتصال های فرعی متعدد
برنامه های کاربردیحسگر فشار دیافراگم:
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
- صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل.
- در صنایع کاغذی و شیمیایی و همچنین برای سطح فاضلاب و نوشیدنی استفاده می شود.
| سیگنال خروجی ofحسگر فشار دیافراگم | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارشfحسگر فشار دیافراگم |
- 1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
- 2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
- 3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED ، منبع برق فرستنده نباید کمتر از 20VDC باشد.
- 4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
- 5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
- 6طول پیش فرض کابل 1.5 متر است و سه نوع مواد برای انتخاب وجود دارد. اگر دستورالعمل های خاص وجود نداشته باشد، مواد کابل پلی اتیلن می تواند استفاده شود.اگر به مواد مختلف کابل احتیاج داریدلطفا در فرم سفارش مشخص کنید.
- 7در صورت نیاز ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارشحسگر فشار دیافراگم | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات عمومیسنسور فشار دیافراگم:
1سوال: ویژگی های شرکت شما چیست؟ حسگر فشار دیافراگمفرستنده ها؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
