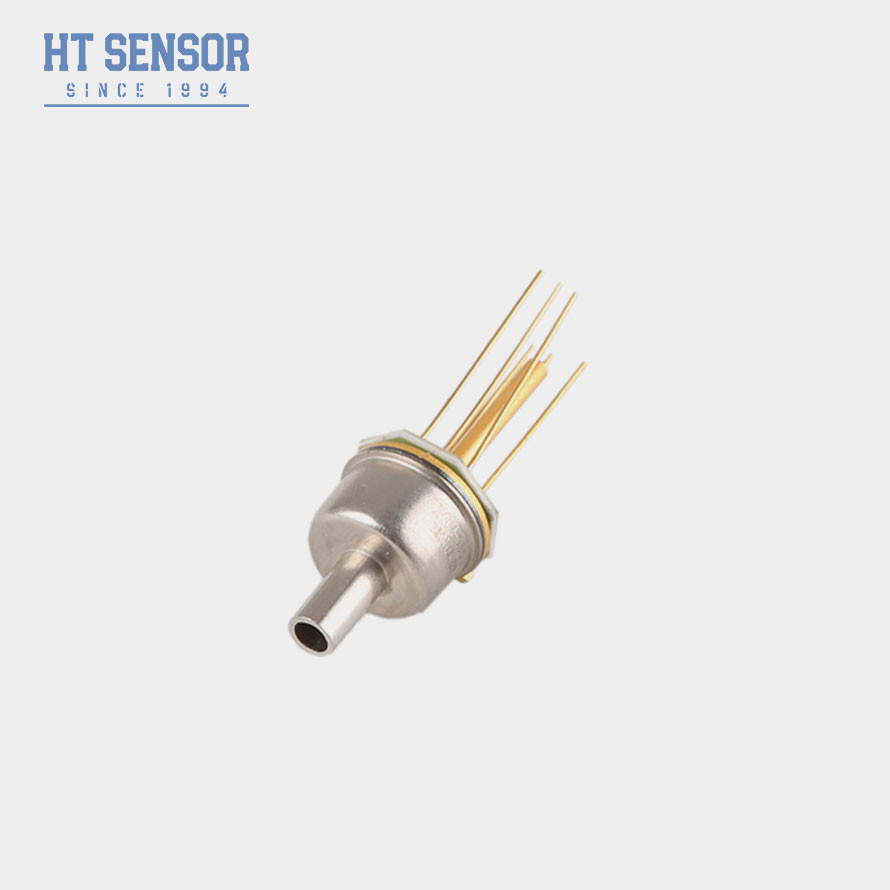

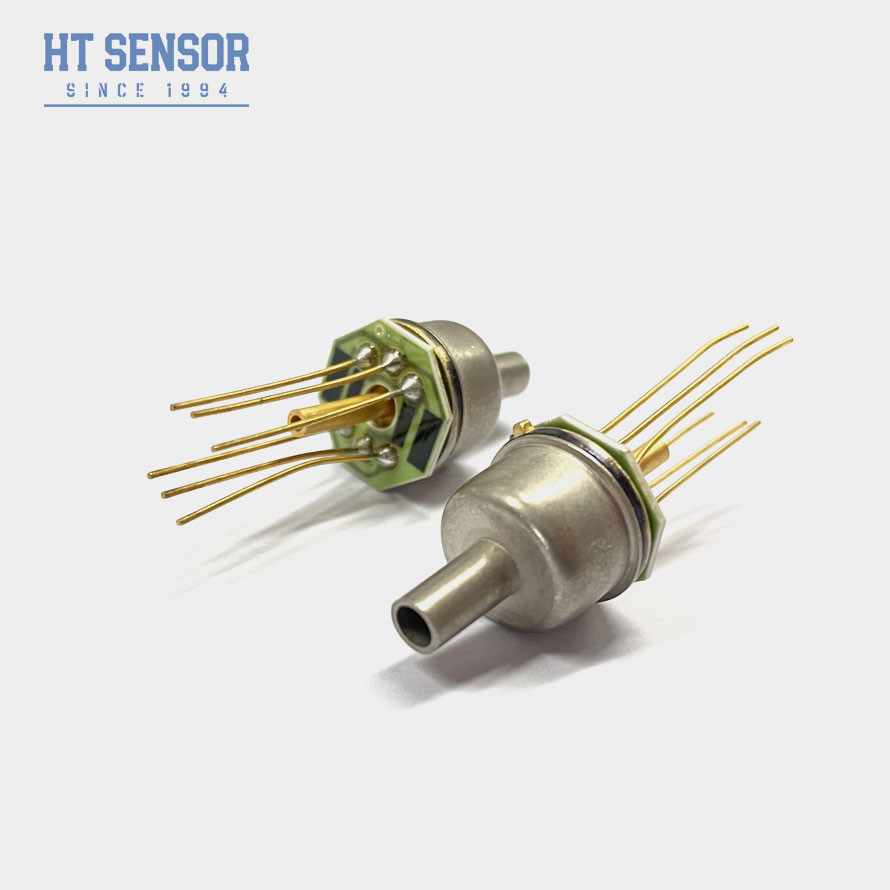

حسگر فشار سیلیکونی لوله مسی برای اندازهگیری فشار گاز هوا یا گاز
Product Details
| شماره مدل: | HT12 | نوع نخ: | TO8 |
|---|---|---|---|
| نوع سیم کشی: | کاوار زره دار | اندازه گیری محیط: | گاز هوا |
| محدوده: | 0-10kpa~1000kpa | خروجی: | سیگنال قیاسی |
| قدرت: | 1.5 میلی متر | کد Hs: | 9026209090 |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
1حسگر فشار سیلیکون.5mA,سنسور فشار سیلیکون پیزورسیستیو لوله مس,سنسور اندازه گیری فشار گاز 10KPa,Copper Tube Silicon Piezoresistive Pressure Sensor,10KPa Gas Pressure Measurement Sensor |
||
Product Description
سنسور فشار سیلیکون لوله مس سنسور اندازه گیری فشار گاز
حسگر فشار پیزورسیستوی سیلیکون HT12 یک عنصر سیلیکون پخش بسیار پایدار است که در فناوری بسته بندی پیشرفته TO8 بسته بندی شده است.هسته غیر پر از روغن از خطای پروفایل جلوگیری می کند و به طور قابل توجهی ثبات محدوده کوچک را بهبود می بخشدبنابراین، این اثر خوبی در اندازه گیری فشار گاز خشک غیر خوردنی دارد.
مشخصات محصول سنسور فشار سیلیکون:
- محدوده اندازه گیری از 0 تا 10KPa تا 2Mpa گسترده است.
- قابلیت اطمینان بالا، ثبات خوب.
- تکنولوژی کپسول TO8
- برنامه های کاربردی هوافضا
درخواست هااز سنسور فشار سیلیکون:
- فشار گاز خشک و بدون خوردگی اندازه گیری شد.
- سیستم کنترل پنوماتیک کاربردهای پزشکی مهندسی زیست پزشکی
- کنترل های HVAC
- هواپیمایی فضایی مربوط به هدف آزمایش.
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون: | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| نوع | مکس | واحد | ||||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیستریز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| وزن | ~12.5 گرم | |||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | ||||||
| طرح ساخت و ساز | |
| ابعاد | |
| اتصال الکتریکی و جبران |
|
|
| نکات سفارش |
3اگر ماده مورد آزمایش با تراشه و مواد محفظه (316L) ناسازگار باشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن روی داخل سنسور با دست یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
6. اگر هر پین تغییر می کند، به برچسب بر روی سیم هسته واقعی مراجعه کنید.
