BP93420-IX سنسور فشار صنعتی LED Ultra High Precision Pressure Transducer
Product Details
| شماره مدل: | BP93420-IX | دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| دقت: | ≤±0.5%F.S | قدرت: | 15-32VDC |
| تولید: | 4-20mA /0-10VDC با صفحه نمایش LCD /LED | مصالح ساختمانی: | فولاد Stainess |
| نوع فشار: | گیج / مطلق / مهر و موم شده | محیط اندازه گیری: | مایعات، گاز، نفت |
| رتبه Ip: | IP65 | تضمین: | دو سال |
| برجسته کردن |
حسگر فشار صنعتی BP93420-IX,سنسور فشار صنعتی LED نمایش RoHs,32VDC Ultra High Precision Pressure Transducer (دستگیره فشار فوق العاده با دقت بالا),Industrial Pressure Sensor LED Display RoHs,32VDC Ultra High Accuracy Pressure Transducer |
||
Product Description

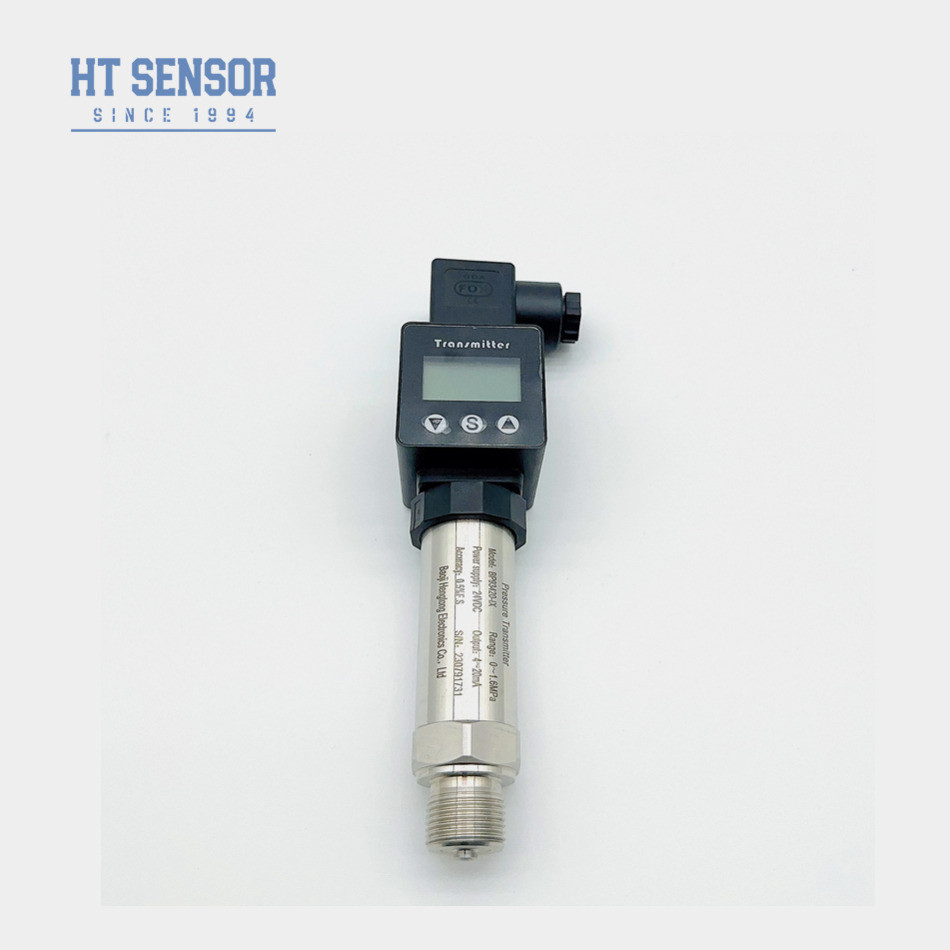

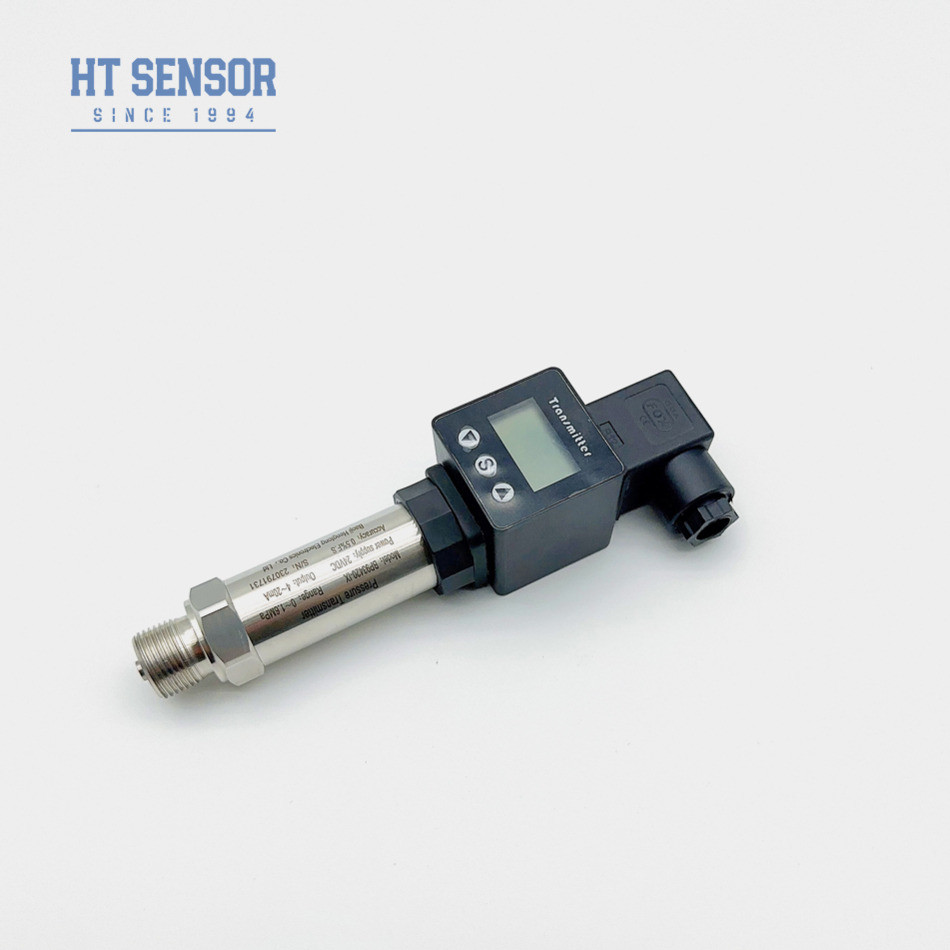

BP93420-IX حسگر فشار صنعتی با صفحه نمایش LED با دقت بالا
حسگر فشار BP93420-IX
معرفی سنسور فشار صنعتی:
سنسور فرستنده فشار BP93420IX از هسته پر از روغن سنسور فشار سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.این یک محصول جامع است که اندازه گیری فشار را ترکیب می کند، نمایش و عملکردهای خروجی. این فرستنده فشار همه کاره به طور گسترده ای برای دقت و قابلیت اطمینان آن شناخته شده است. با تکنولوژی پیشرفته،اندازه گیری دقیق فشار را در طیف گسترده ای از برنامه ها تضمین می کند.ثبات طولانی مدت سنسور باعث می شود که آن را برای فرآیندهای صنعتی پرطلب ایده آل کند و به طور موثر هزینه های نگهداری و تعویض را کاهش دهد.
ویژگی های محصولاز سنسور فشار صنعتی:
1. محدوده اندازه گيري گسترده ، ساختار فولاد ضد زنگ
2گزینه های مختلف رابط فشار
3دقت بالا، نمايش در دسترس است
درخواست هااز سنسور فشار صنعتی:
1مناسب براي تحقيقات علمي
2نفت، مواد شیمیایی
3معمولاً در بخش های دریایی و هواپیمایی استفاده می شود.
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | -100kPa... 0kPa ~10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | آلومینیوم ریخته شده |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
1لطفاً هنگام انتخاب محصول مورد استفاده اطمینان حاصل کنید که محیط مورد اندازه گیری با قسمت های تماس فرستنده سنسور فشار صنعتی BP93420-IX سازگار است.
2لطفاً توجه داشته باشید که محصولات ضد انفجار در هنگام سفارش شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با صفحه نمایش LCD یا LED ، ضروری است که اطمینان حاصل شود که منبع تغذیه برای فرستنده کمتر از 20VDC نیست.
4برای اطمینان از عملکرد قابل اطمینانBP93420-IXفرستنده سنسور فشار صنعتی، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5حلقه ی O از لاستیک فلورو که درBP93420-IXفرستنده سنسور فشار صنعتی دارای محدوده دمای کار نامی از -20 درجه سانتیگراد تا 250 درجه سانتیگراد است. برای دمای کار کمتر از -20 درجه سانتیگراد، لازم است یک مهر O-ring EPDM انتخاب شود.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
برای توصیه بهترین سنسور، لطفاً اطلاعات زیر را به ما بگویید.
1دمای کار: -40 تا 125 درجه سانتیگراد
2-منطقه آزمايش؟
3خروجی: 4-20mA، RS485 یا دیگران؟
4پیچ: G1 / 4، 1/4NPT، R1 / 4، M20 * 1.5?
5ارتباط الکتريکي: هيرشمن،پاکارد،رئيس مستقيم؟
6مقدار سفارش: ?
