BP93420-IC دکمه فشار صنعتی 4-20mA 24V حسگر فشار دمای بالا
Product Details
| شماره مدل: | حسگر فشار صنعتی BP93420-IC | دامنه فشار: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| درجه دقت: | ≤0.5%F.S | تولید: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| منبع برق: | 3.3-5.5VDC /12-36VDC | نوع فشار: | گیج / مطلق / مهر و موم شده |
| محیط اندازه گیری: | مایعات، گاز، نفت | رتبه Ip: | IP65 |
| سفارشی سازی: | <i>Available |</i> <b>موجود |</b> <i>Customized Request</i> <b>درخواست سفارشی</b> | تضمین: | دو سال |
| برجسته کردن |
BP93420-IC دستگاه فشار صنعتی,دنده فشار صنعتی 4-20mA,24 ولت سنسور فشار دمای بالا RoHs,Industrial Pressure Transducer 4-20mA,24V High Temp Pressure Sensor RoHs |
||
Product Description

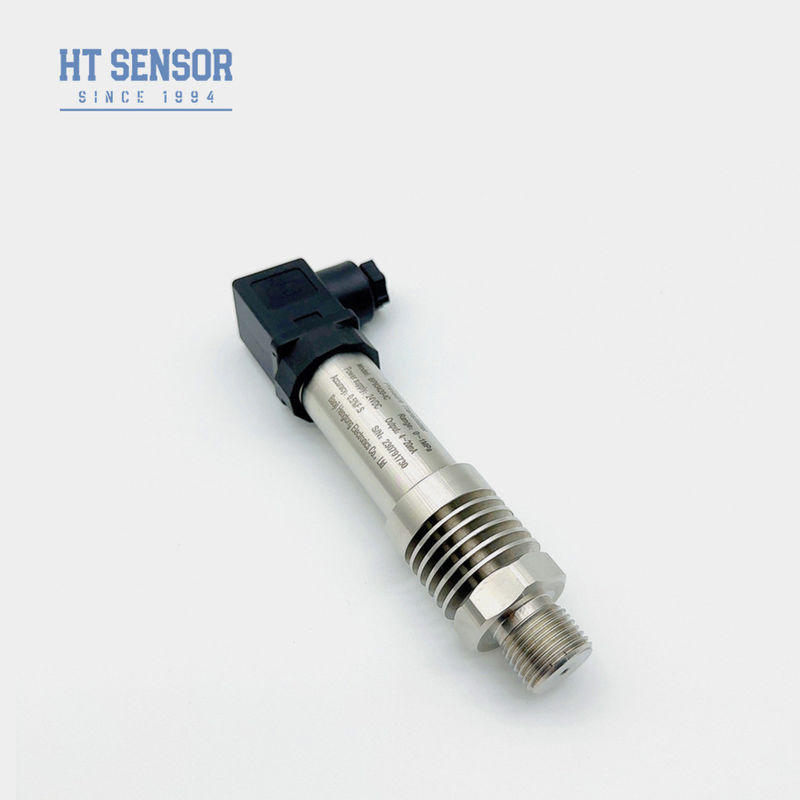

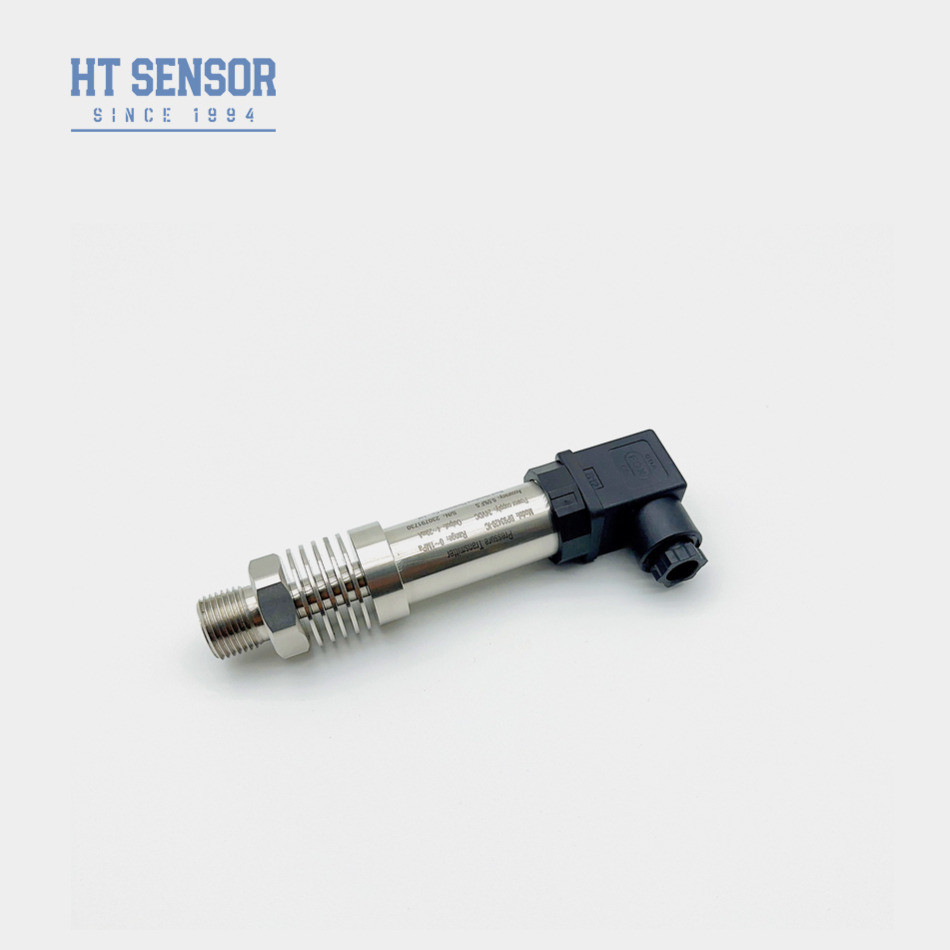

BP93420-IC 4-20mA 24V سنسور فشار صنعتی برای محیط با دمای بالا
حسگر فشار فرستنده BP93420IC
معرفی سنسور فشار صنعت:
BP93420-IC یک سنسور فرستنده فشار دمای بالا است که از هسته پر شده از روغن ضد فشار سیلیکون پیشرفته HT19 به عنوان عنصر اندازه گیری اصلی خود استفاده می کند.با یک ساختار اختصاصی تبعید گرما که در فرستنده یکپارچه شده استاین طراحی منحصر به فرد باعث می شود که اندازه گیری های دقیق و قابل اعتماد فشار در محیط های سخت و با دمای بالا انجام شود.این یک انتخاب عالی برای کاربردهایی است که شامل نوسانات دمایی یا کار در شرایط بالا استBP93420-IC به طور گسترده ای در فرآیندهای صنعتی و سیستم هایی که نیاز به نظارت دقیق فشار در تنظیمات دمای بالا دارند استفاده می شود.
ویژگی های محصولاز سنسور فشار صنعت:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
درخواست هااز سنسور فشار صنعت:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 150 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.4kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
برای توصیه بهترین سنسور، لطفاً اطلاعات زیر را به ما بگویید.
1دمای کار: -40 تا 125 درجه سانتیگراد
2-منطقه آزمايش؟
3خروجی: 4-20mA، RS485 یا دیگران؟
4پیچ: G1 / 4، 1/4NPT، R1 / 4، M20 * 1.5?
5ارتباط الکتريکي: هيرشمن،پاکارد،رئيس مستقيم؟
6مقدار سفارش: ?
