0.5-4.5VDC سنسور فشار مایع سیگنال خروجی سنسور فشار سیلیکون Piezoresistive
Product Details
| دقت: | ±0.5٪ F.S | مصالح ساختمانی: | فولاد ضد زنگ |
|---|---|---|---|
| دامنه فشار: | 0~10kpa...5mpa | سیگنال خروجی: | 4-20mA/0.5-4.5VDC |
| منبع برق: | 12 تا 30 ولت DC | اتصال فرآیند: | G1/2, M20x1.5 |
| سطح حفاظت: | IP65 | تضمین: | دو سال |
| تعويض زماني: | 0 تا 70 درجه سانتی گراد | دمای عملیاتی: | -20 تا 80 درجه سانتیگراد |
| برجسته کردن |
4.5VDC سنسور فشار مایع,سیگنال خروجی سنسور فشار مایع,0حسگر فشار سیلیکون پیزورسیستیو.5VDC,Liquid Pressure Sensor Output Signal,0.5VDC Piezoresistive Silicon Pressure Sensor |
||
Product Description
0.5-4.5VDC سیگنال خروجی آنالوگ سنسور فشار صنعتی Piezoresistive

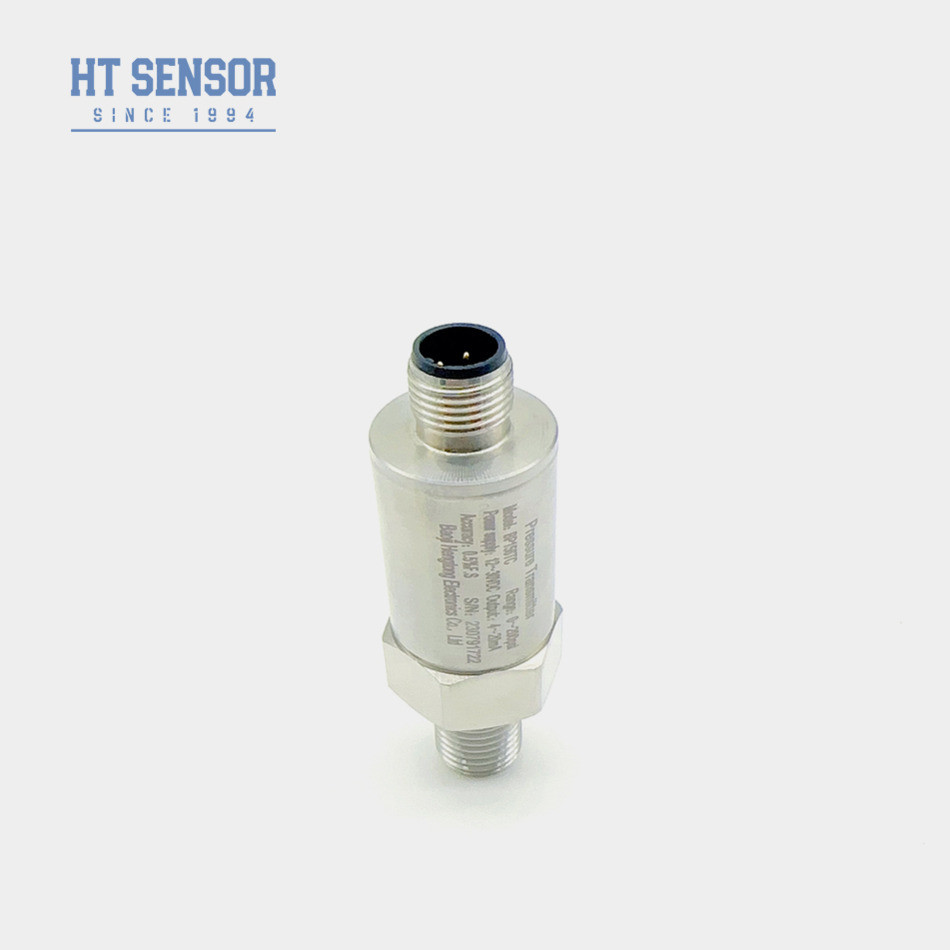

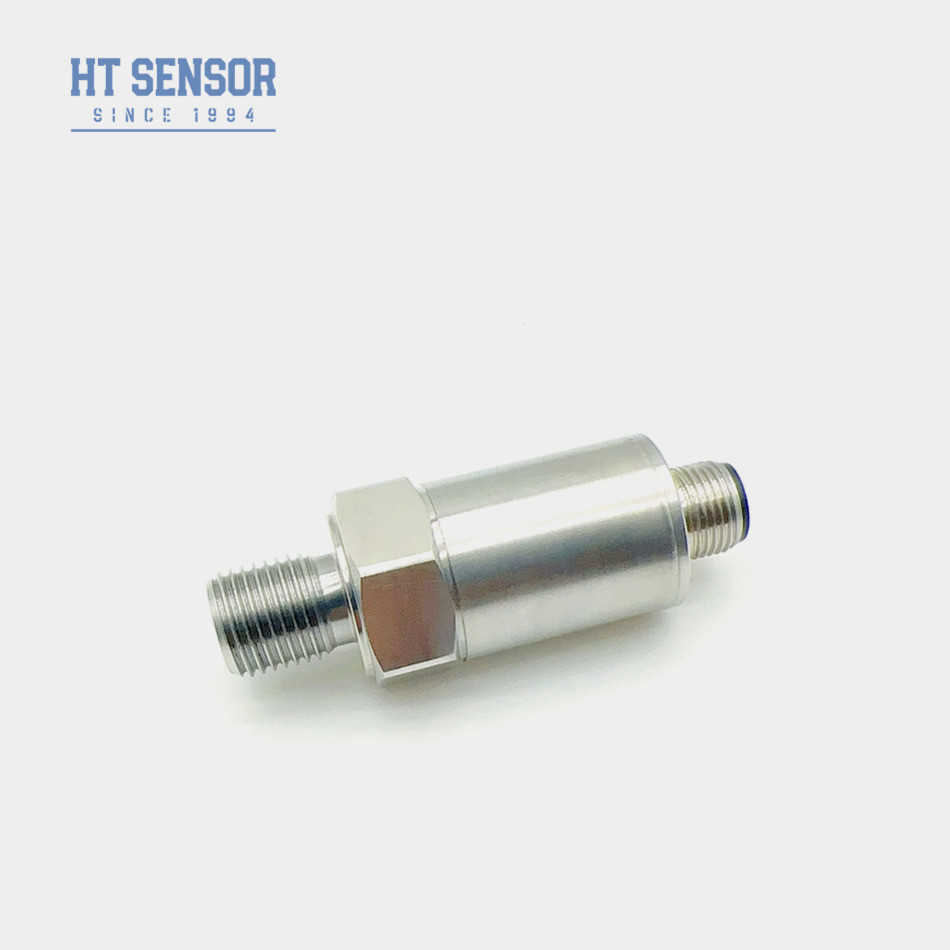

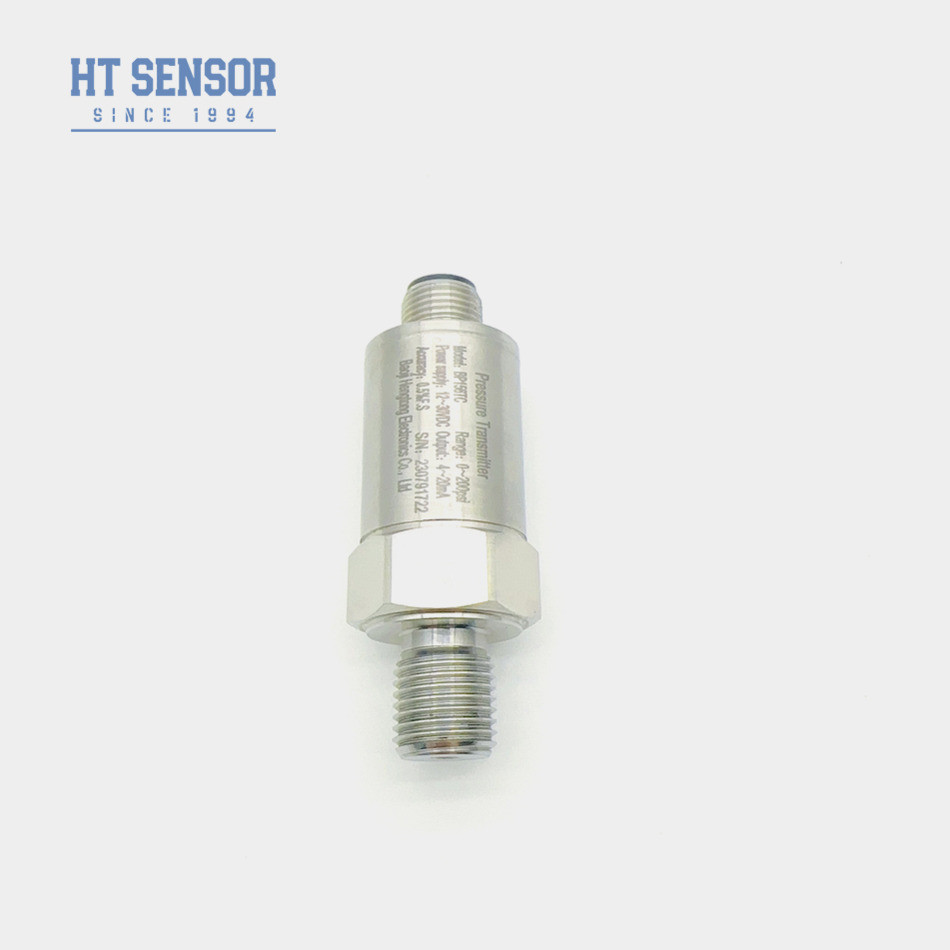

سنسور فشار صنعتی BP156
معرفی سنسور فشار صنعتی BP156:
فرستنده فشار سری BP156 به طور گسترده ای در صنایع مانند تولید، نفت و گاز، پردازش شیمیایی و بسیاری دیگر استفاده می شود. عملکرد پایدار و قابل اعتماد آن،در ترکیب با اجزای با کیفیت بالا، آن را انتخاب ایده آل برای کاربردهای سخت می کند. با نرخ تکرار کمتر از 30٪،این فرستنده به طور مداوم نتایج دقیق و قابل اعتماد را برای سیستم های کنترل و نظارت بر فرآیند ارائه می دهد..
ویژگی های محصولاز سنسور فشار صنعتی BP156:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. صفر و مقیاس کامل تنظیم
3دقت بالا
درخواست هااز سنسور فشار صنعتی BP156:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد: | |
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤0.1%FS |
| هیستریز | ≤0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نمونه های انتخاب |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
4. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
5. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.

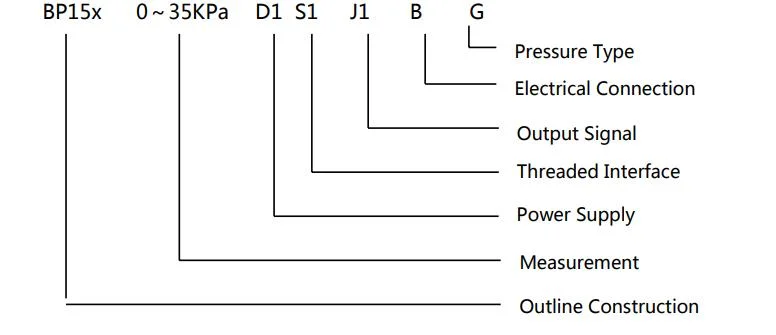

| راهنمای سفارش | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
