4-20mA 0.1%F.S فرستنده فشار هوشمند سنسورهای فشار دیجیتال با صفحه نمایش
Product Details
| شماره مدل: | BP93420-III | دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| درجه دقت: | 0.5٪ F.S 0.25٪ F.S | قدرت: | 12-36Vdc |
| تولید: | 4-20mA می تواند با HART | وزن: | ~ 1.2 کیلو |
| نوع فشار: | اندازه گیری ، فشار مطلق ، فشار مهر و موم شده | نوع سازه: | فرستنده فشار هوشمند |
| محیط اندازه گیری: | مایعات، گاز، نفت | مواد: | آلیاژ آلومینیوم |
| برجسته کردن |
0.1٪ F.S فرستنده فشار هوشمند,فرستنده فشار هوشمند 4-20mA,0.1٪ F.S سنسورهای فشار دیجیتال با صفحه نمایش,4-20mA Smart Pressure Transmitter,0.1%F.S Digital Pressure Sensors With Display |
||
Product Description
4-20mA 0.1%F.S فرستنده فشار هوشمند سنسور فشار دیجیتال با صفحه نمایش

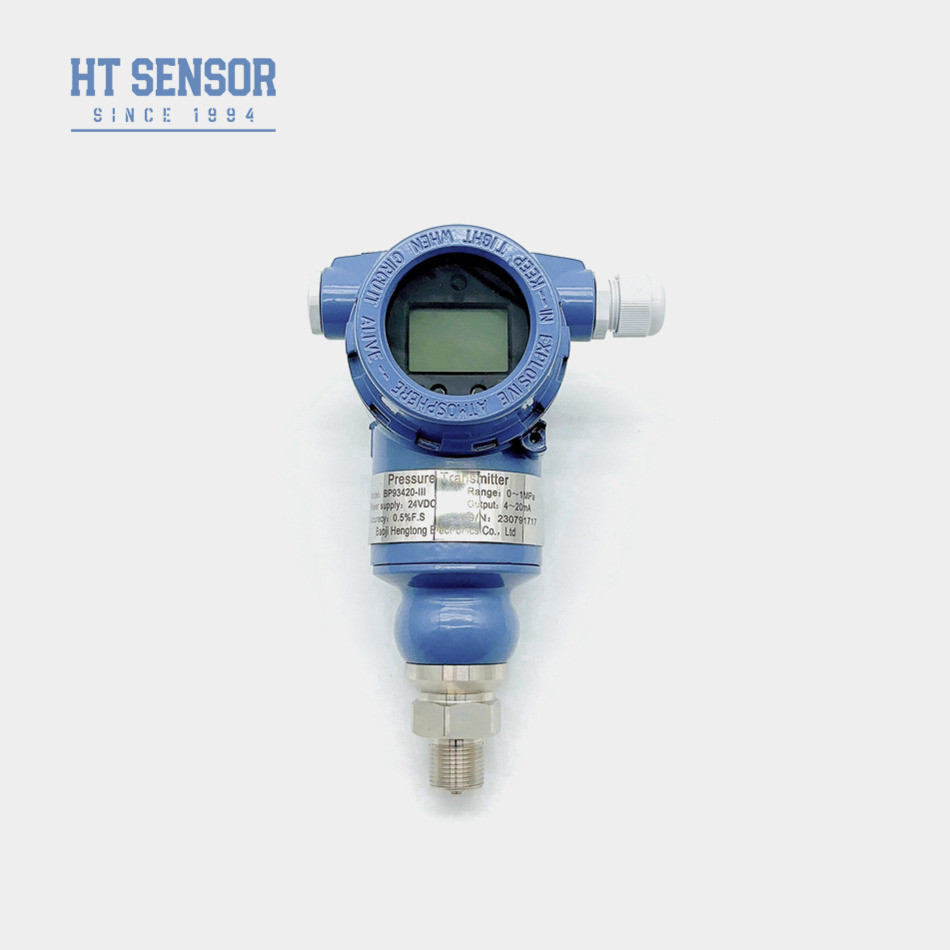

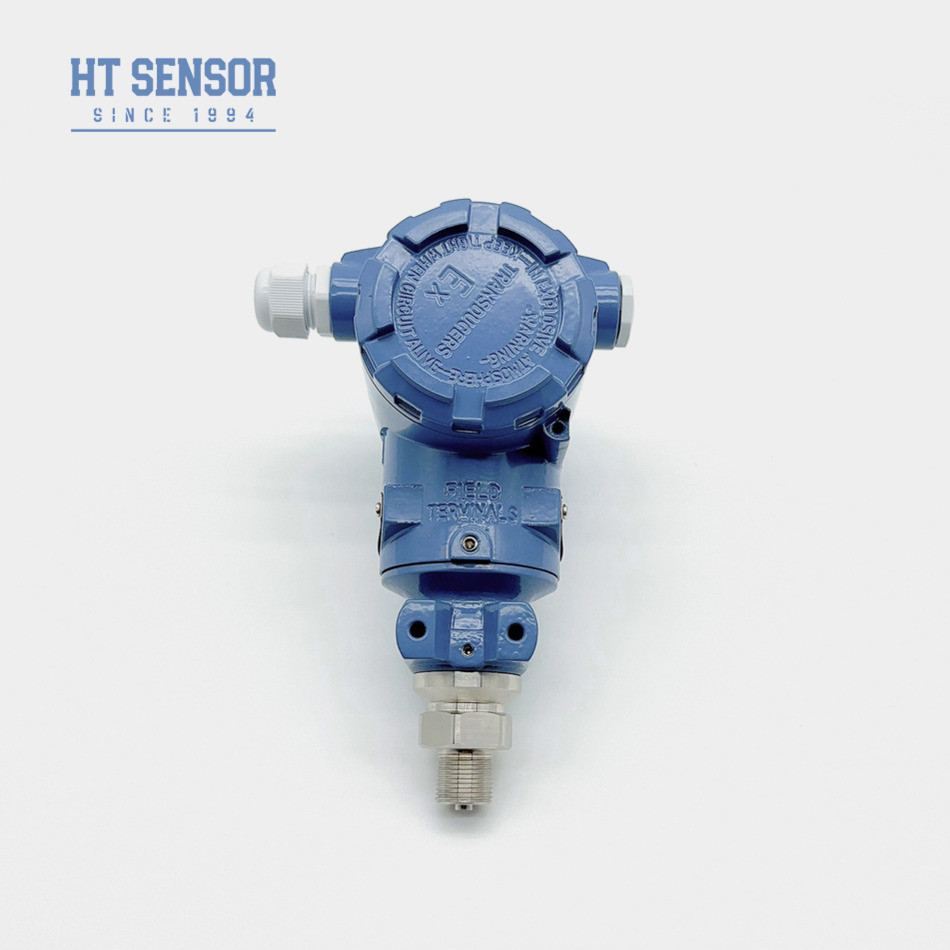

انتقال دهنده فشار هوشمند BP93420-III
معرفی فرستنده فشار هوشمند:
فرستنده فشار هوشمند دیجیتال مدل BP93420-III شامل یک سنسور هوشمند و یک صفحه الکترونیکی هوشمند است.مدار سنجش دیافراگم، سنسور دما و مدار جبران دما و غیره.بورد مدار هوشمند از کنترل کننده میکرو کامپیوتری و مدار محیطی تشکیل شده است.تبدیل سیگنال فشار به سیگنال الکتریکیبرای اندازه گیری فشار مایع، گاز یا بخار استفاده می شود.
ویژگی های محصولاز فرستنده فشار هوشمند:
1محدوده اندازه گیری گسترده
2شکل های مختلف سیگنال خروجی
3نقطه صفر قابل تنظیم و مقیاس کامل
4دقت و ثبات بالا
درخواست هااز فرستنده فشار هوشمند:
1نفت، شیمی، فلزات، برق و هیدرولوژی
2اندازه گیری و کنترل فشار در محیط های صنعتی بیرونی
| پارامترهای عملکرد فرستنده فشار هوشمند | |
| محدوده اندازه گیری | -100kPa... 0kPa ~10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤±0.1%FS |
| هیستریز | ≤±0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولاً) ± 0.2%F.S/سال ((حداکثر |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | آلیاژ آلومینیوم |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~ 1.2 کیلو |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
برای توصیه بهترین سنسور، لطفاً اطلاعات زیر را به ما بگویید.
1دمای کار: -40 تا 125 درجه سانتیگراد
2-منطقه آزمايش؟
3خروجی: 4-20mA، RS485 یا دیگران؟
4پیچ: G1 / 4، 1/4NPT، R1 / 4، M20 * 1.5?
5ارتباط الکتريکي: هيرشمن،پاکارد،رئيس مستقيم؟
6مقدار سفارش: ?
