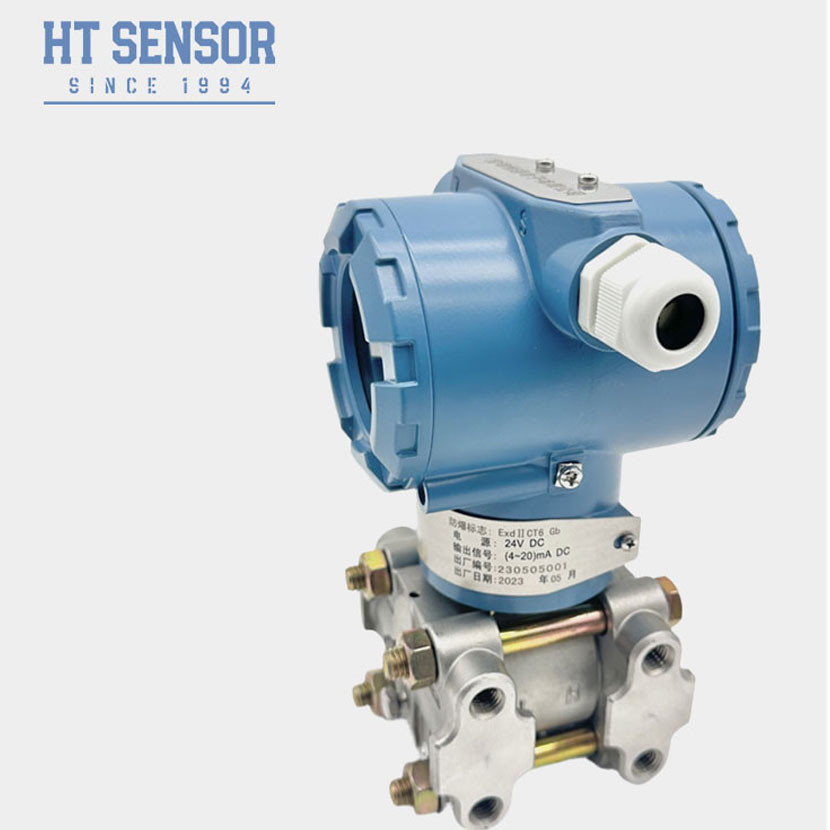

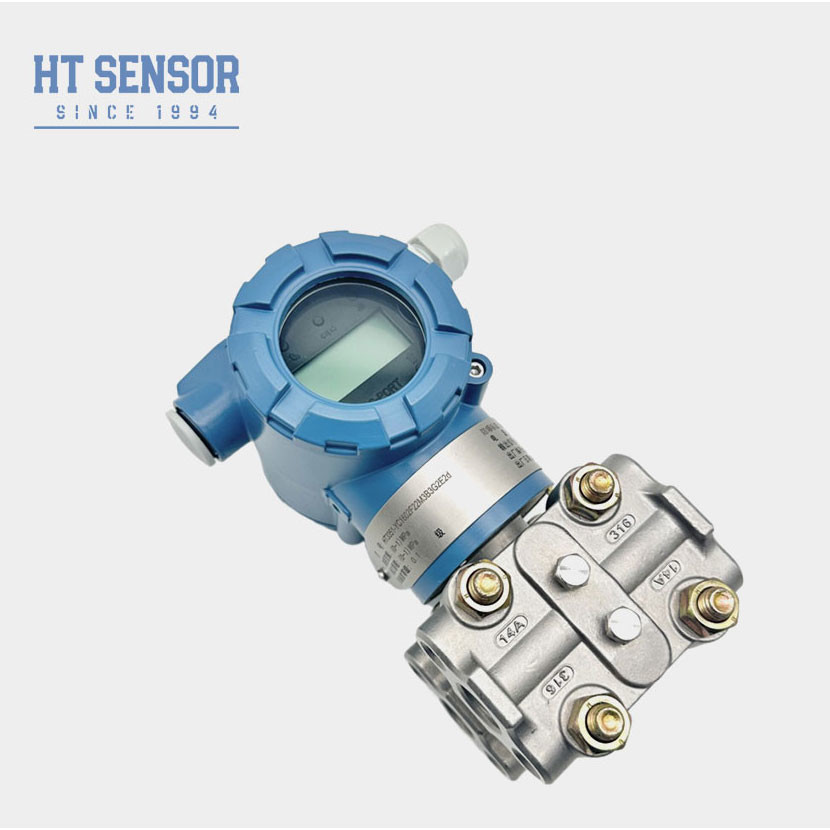

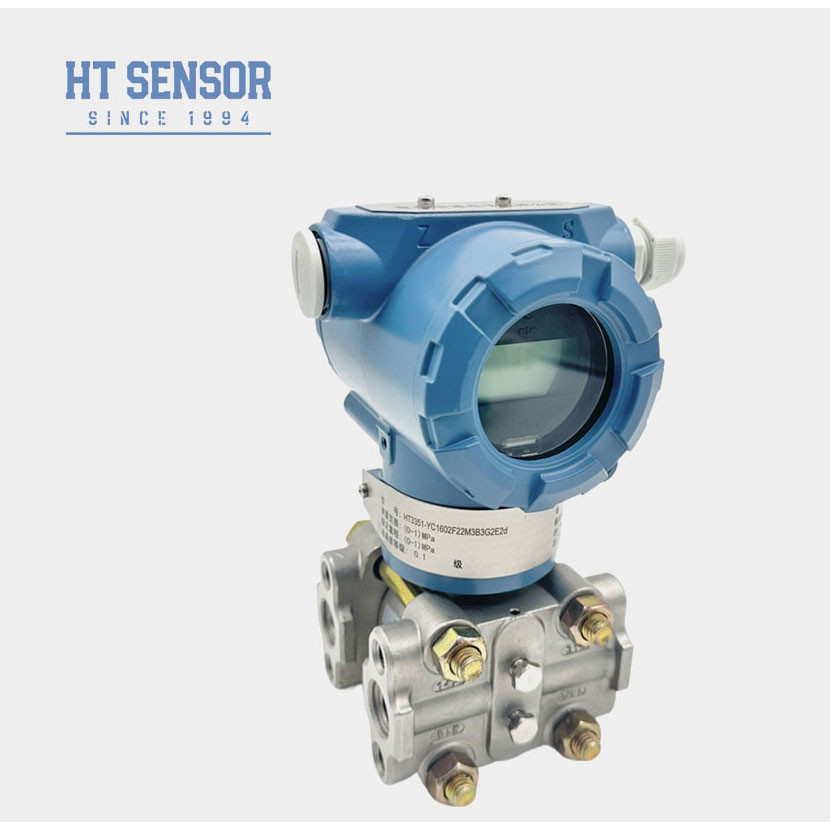

24VDC شاخص فشار دیفرانسیل فرستنده سنسور فشار سطح دیفرانسیل ظرفیت
Product Details
| شماره مدل: | BPHT3351 | منبع برق: | 15 ~ 45 VDC |
|---|---|---|---|
| وزن: | 3.6 کیلوگرم | ثبات: | +-0.2%F.S/سال |
| نوع فشار: | فشار دیفرانسیل | مشخصات: | 500Pa ~ 200kpa |
| منشاء: | چین | نوع: | فرستنده فشار دیفرانسیل خازنی |
| محیط اندازه گیری: | گاز | درجه دقت: | 0.075% |
| رتبه Ip: | IP65 | ||
| برجسته کردن |
فرستنده شاخص فشار دیفرانسیل 45VDC,فرستنده شاخص فشار دیفرانسیل ظرفیت,سنسور فشار فرقی ظرفیت 45VDC,Differential Pressure Indicator Transmitter Capacitive,45VDC Capacitive Differential Pressure Sensor |
||
Product Description
معرفی فرستنده فشار فرقی ظرفیت:
BPHT3351 فرستنده فشار فرقی ظرفیتسنسور، فشار یا فشار فرقی باعث تغییر مقدار ظرفیت سنسور می شود، سیگنال آنالوگ تولید شده پس از تبدیل AD به سیگنال دیجیتال ارسال شده به میکروپروسسر،پس از محاسبه و پردازش میکروپروسسر، یک سیگنال دیجیتال، پس از تبدیل DA به مدار کنترل جریان، به خروجی سیگنال جریان آنالوگ 4 ~ 20mA تبدیل می شود.
ویژگی های محصولاز فرستنده فشار دیفرانسیل ظرفیتی:
1.فرستنده طراحی ساختار فولاد ضد زنگ، ساختار جمع و جور و نصب آسان را اتخاذ می کند.
2. پس از جبران شدید دما و غربالگری پیری ، برای اطمینان از عملکرد پایدار و قابل اعتماد.
3. رابط الکتریکی می تواند به عنوان گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست هااز فرستنده فشار دیفرانسیل ظرفیتی:
1مناسب برای اندازه گیری فشار فرقی گازها یا مایعات مختلف در خط لوله صنایع مانند نفت، مواد شیمیایی، برق و هیدرولوژی است.
2. در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود.
3اندازه گیری فشار برای لوله کشی و اتاق های کوره
محدوده:
| تولید | خروجی آنالوگ: دو سیم 4-20mADC |
| خروجی دیجیتال: دو سیم 4-20mADC و سیگنال دیجیتال متغیر متراکم با توافق HART | |
| منبع برق | ولتاژ تغذیه 12.5-45VDC |
| محدودیت بار | مقاومت حداکثر بار Rmax در حلقه توسط ولتاژ تغذیه تعیین شده است، نقاشی زیر را ببینید. پروتکل هارت نیاز به مقاومت بار حداقل 250Ω، نه بیشتر از 600Ω |
| فاصله ارتباطات | حداکثر 1.5 کيلومتر، ارتباطات چند آدرس مي تواند 15 فرستنده هوشمند به حداکثر متصل کند. |
| نمايش | 4 صفحه نمایش دیجیتال، 5 صفحه نمایش LCD، نوع نشانگر. |
| ضد انفجار | ExiaIICT5؛ نوع ضد انفجار |
| تعویض صفر | می تواند انتقال مثبت و یا انتقال منفی، اما نمی تواند از حداکثر ارزش تجاوز کند |
| درجه حرارت | دمای محیط -40-85°C ((وقتی LCD را انتخاب می کنید: -20-70°C) |
| دمای متوسط | -40 ≈ 104°C |
| فشار ایستاتیک و فشار بیش از حد یک طرفه | 3.45KPa ((فشار مطلق) ∙ 31.2MPa ((فشار اندازه گیری) |
| رطوبت نسبی | 5 ٪ 98٪RH |
| زمان اجرا | کمتر از 5 ثانیه |
| تغییر ظرفیت | کمتر از 0.16 سانتی متر |
| تنظیم رطوبت | 0.20~25 ثانیه |
| حالت خرابی هشدار | در صورت بروز خرابی، عملکرد تشخیص خودکار 3.9 یا 21.0mA را تولید می کند |
| حفاظت از پیکربندی | برای جلوگیری از داده ها تغییر تصادفی، می توانید از نرم افزار یا محافظت از کلید قفل داده های ثبت استفاده کنید |
اصل کاراز فرستنده فشار دیفرانسیل ظرفیتی:
همانطور که در اصل کار نشان داده شده است، فشار خارجی یا فشار فرقی باعث تغییر در مقدار ظرفیت سنسور می شود.به سيگنال فرکانسي تبديل ميشه، که به میکروپروسسر ارسال می شود.
محاسبه توسط میکروپروسسر، یک سیگنال کنترل فعلی به مدار کنترل فعلی، تبدیل به جریان آنالوگ 4-20mA خواهد شد
در همین حال، میکروپروسسر مسئول اقدامات تعاملی و سایر اقدامات (نمایش و تنظیمات) است.پورت ارتباطي که براي ارتباطات ديجيتالي استفاده ميشه به پورت خاص شرکت ما نياز داره. ماژول هارت ارتباط فرستنده هارت را درک خواهد کرد
روش های اندازه گیریاز فرستنده فشار دیفرانسیل ظرفیتی:
اندازه گیری سطح مایع:
در اندازه گیری جریان مایع، نل های فشار باید در طرف لوله فرآیند شکسته شوند تا از رسوب مدفون جلوگیری شود.فرستنده باید در کنار یا زیر شیر فشار نصب شود.، برای جلوگیری از تخلیه حباب های هوا به لوله فرآیند.
FQA:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
