1-5 ولت سنسور فشار پیزورسیستیو خروجی سیگنال سنسور فشار سیلیکون پخش شده
Product Details
| شماره مدل: | BP93420-IB | قدرت: | 5VDC /12-36VDC |
|---|---|---|---|
| نخ: | G1/2، M20*1.5، 1/2NPT | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح ساختمانی: | 316L یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محیط اندازه گیری: | <i>Liquid air.</i> <b>هوای مایع</b> <i>water oil</i> <b>روغن آب</b> | درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> |
| دامنه فشار: | 0kpa~5kpa...100MPa | سیگنال خروجی: | 4-20mA یا RS485 Modobus |
| برجسته کردن |
سنسور فشار 5 ولت,خروجی سیگنال سنسور فشار پیزورستیو,سنسور فشار سیلیکون 5 ولت,Piezoresistive Pressure Sensor Signal Output,5V Diffused Silicon Pressure Sensor |
||
Product Description

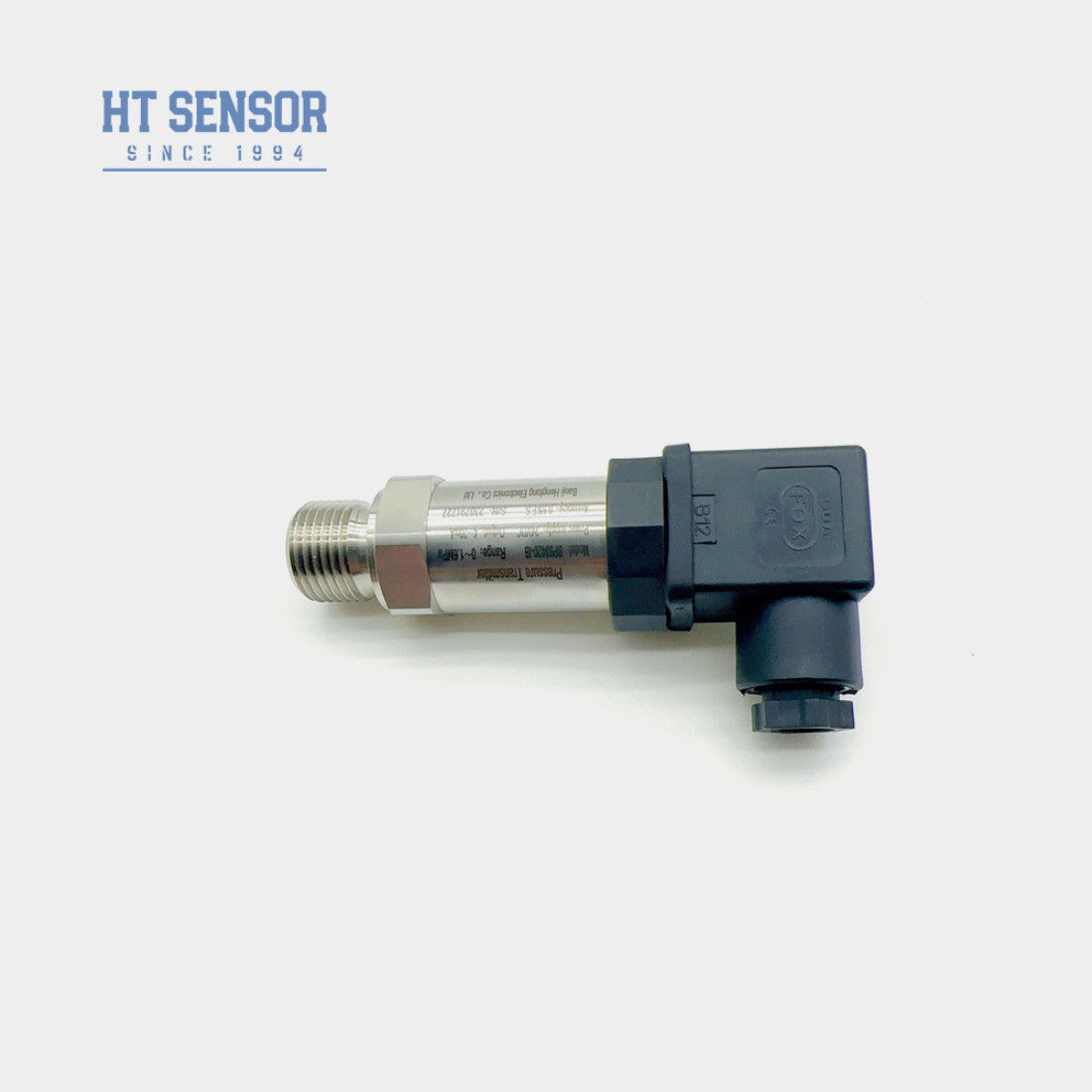

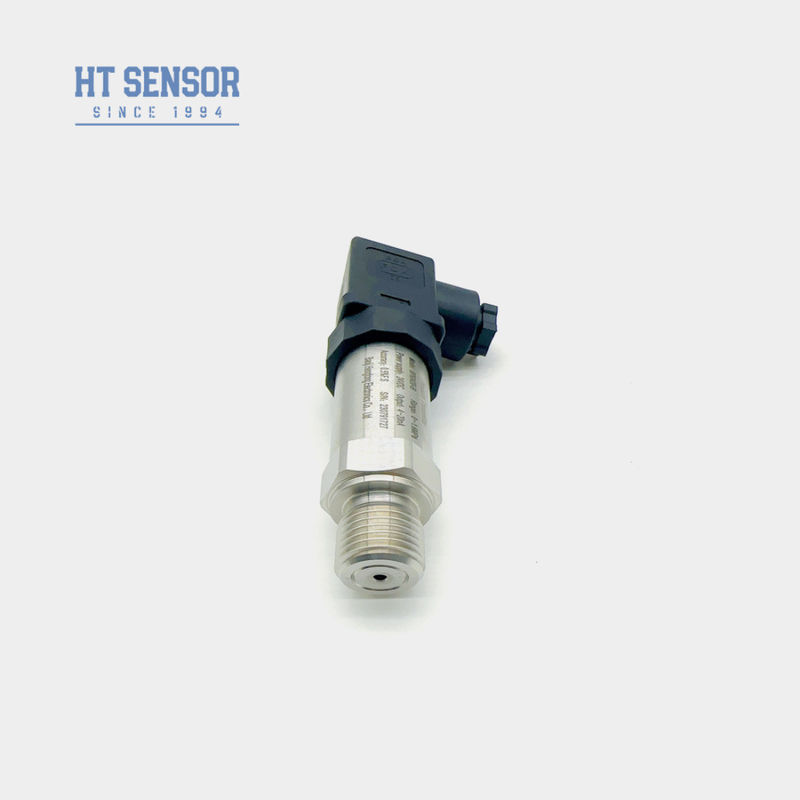

حسگر HT BP93420-IB خروجی سیگنال 1-5V حسگر فرستنده فشار سیلیکون منتشر شده
حسگر فشار BP93420IB
معرفی سنسور فرستنده فشار:
حسگر فشار BP93420IB استفاده از اصل اثر پیزورسیست، استفاده از فناوری یکپارچه از طریق پخش دوپینگ،در امتداد ویژگی های جهت کریستال بر روی ورق سیلیکون تک کریستال، ساخته شده از مقاومت در برابر کشش، ساخت پل با استفاده از خواص فرسایش مکانیکی مواد سیلیکون، میکرو ماشینکاری anisotropic در تمام مواد سیلیکون،از مجموعه ای از سنجش حساس نیروی و تبدیل قدرت در یکی از سنسورهای سیلیکون پخش شده ساخته شده است.
سنسورهای فشار سیلیکون منتشر شده عمدتاً در سیستم های کنترل فرآیند، ابزار کالیبراسیون فشار، سیستم های هیدرولیکی، ابزارهای زیست پزشکی، سیستم های هیدرولیکی و شیرها استفاده می شوند.اندازه گیری سطح، تجهیزات خنک کننده و کنترل HVAC و سایر صنایع، می توان گفت که تمام صنایع با نیازهای اتوماسیون بالا ممکن است از سنسورهای فشار سیلیکون پخش شده استفاده کنند.
پارامترهای عملکرد سنسور فشار:
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
ویژگی های محصولاز سنسور فرستنده فشار:
- 1.اثر پیزورسیستیو این مقاومت نیروی در تراشه های سیلیکون در محدوده پایین نزدیک به نقطه صفر منطقه مرده ای ندارد و محدوده سنسور فشار می تواند تا چند Kpa کوچک باشد.
- 2.حساسیت خروجی بالا
- 3.دقت بالا، ساختاري از فولاد ضد زنگ
- 4.تراشه یک فرآیند یکپارچه را اتخاذ می کند و هیچ قطعات انتقال ندارد، اندازه کوچک و وزن سبک است
درخواست هااز سنسور فرستنده فشار:
- 1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود
- 3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
- 4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| دستور دادن نوک های سنسور فرستنده فشار |
در صورت انتخاب بیش از محدوده یا پایین از محدوده، دامنه در محدوده ±30%FS کنترل می شود.
■ حالت فشار به فشار اندازه گیری، فشار مطلق، فشار مهر و موم، با توجه به نیاز به انتخاب منطقی تقسیم می شود.
■ تأیید حداکثر بیش از حد سیستم، حداکثر بیش از حد سیستم باید کمتر از محدودیت حفاظت از بیش از حد سنسور باشد.در غیر این صورت بر عمر خدمت محصول تاثیر می گذارد.، و حتی به محصول آسیب میرساند.
■ با هیچ چیز سخت به دیافراگم دست نزن، در غیر این صورت باعث شکستن دیافراگم می شود.■ مواد و فرآیند ساخت هسته فشار منفی با هسته فشار مثبت یکسان نیستند، و هسته فشار منفی نمی تواند با هسته فشار اندازه گیری جایگزین شود.
■ لطفا قبل از نصب، دستورالعمل استفاده را با دقت بررسی کنید تا از آسیب به محصول به دلیل نصب نادرست جلوگیری شود.
■ استفاده نامناسب می تواند منجر به خطر و آسیب شخصی شود.
■ هسته را از پوسته بیرون بکشید، سیم و پای لوله را نکشید.
| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
