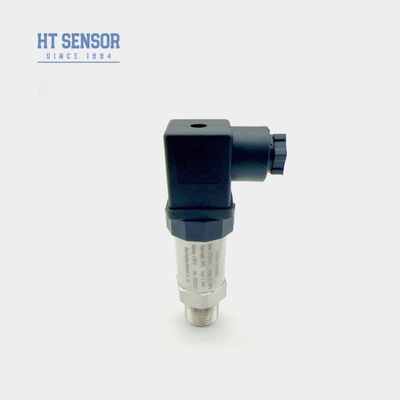

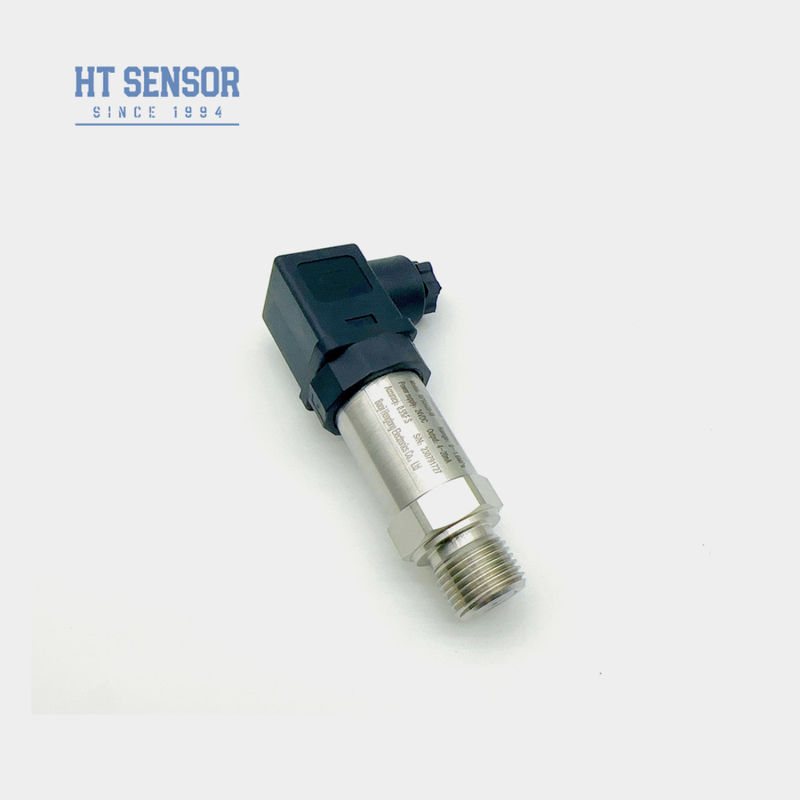

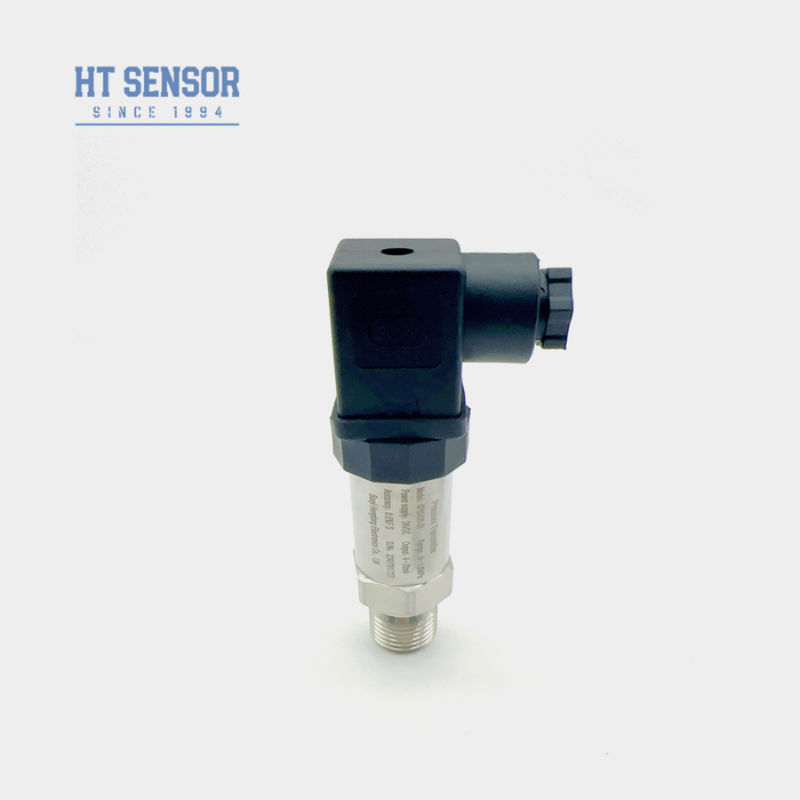

حسگر فشار فرستنده 5VDC 4-20mA حسگر فشار سیلیکون پخش شده
Product Details
| شماره مدل: | BP93420-IB | قدرت: | 5VDC /12-36VDC |
|---|---|---|---|
| نخ: | G1/2، M20*1.5، 1/2NPT | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح ساختمانی: | 316L. یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محیط اندازه گیری: | <i>Liquid air.</i> <b>هوای مایع</b> <i>water oil</i> <b>روغن آب</b> | درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> |
| دامنه فشار: | 0kpa~5kpa...100MPa | ||
| برجسته کردن |
حسگر فشار فرستنده BP93420-IB,سنسور فرستنده فشار 4-20mA RoHs,حسگر فشار سیلیکون 4-20ma,Pressure Transmitter Sensor 4-20mA RoHs,4-20mA Diffused Silicon Pressure Sensor |
||
Product Description
BP93420-IB 4-20mA سنسور فرستنده فشار سیلیکون منتشر شده
حسگر فشار BP93420IB
معرفی سنسور فرستنده فشار:
حسگر فشار BP93420IB استفاده از اصل اثر پیزورسیست، استفاده از فناوری یکپارچه از طریق پخش دوپینگ،در امتداد ویژگی های جهت کریستال بر روی ورق سیلیکون تک کریستال، ساخته شده از مقاومت در برابر کشش، ساخت پل با استفاده از خواص فرسایش مکانیکی مواد سیلیکون، میکرو ماشینکاری anisotropic در تمام مواد سیلیکون،از مجموعه ای از سنجش حساس نیروی و تبدیل قدرت در یکی از سنسورهای سیلیکون پخش شده ساخته شده است.
پارامترهای عملکرد سنسور فشار:
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
ویژگی های محصولاز سنسور فرستنده فشار:
- 1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
- 2طراحی جمع و جور و سبک وزن
- 3.دقت بالا، ساختاري از فولاد ضد زنگ
- 4.می تواند LED یا LCD ساعت سر اضافه کنید، در محل نمایش
درخواست هااز سنسور فرستنده فشار:
- 1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود
- 3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
- 4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
