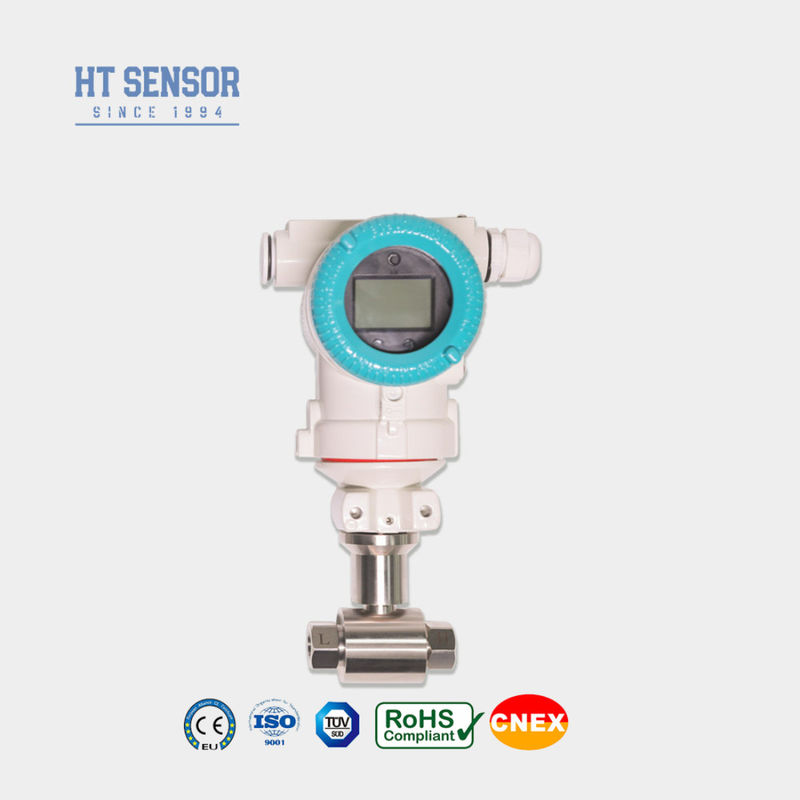

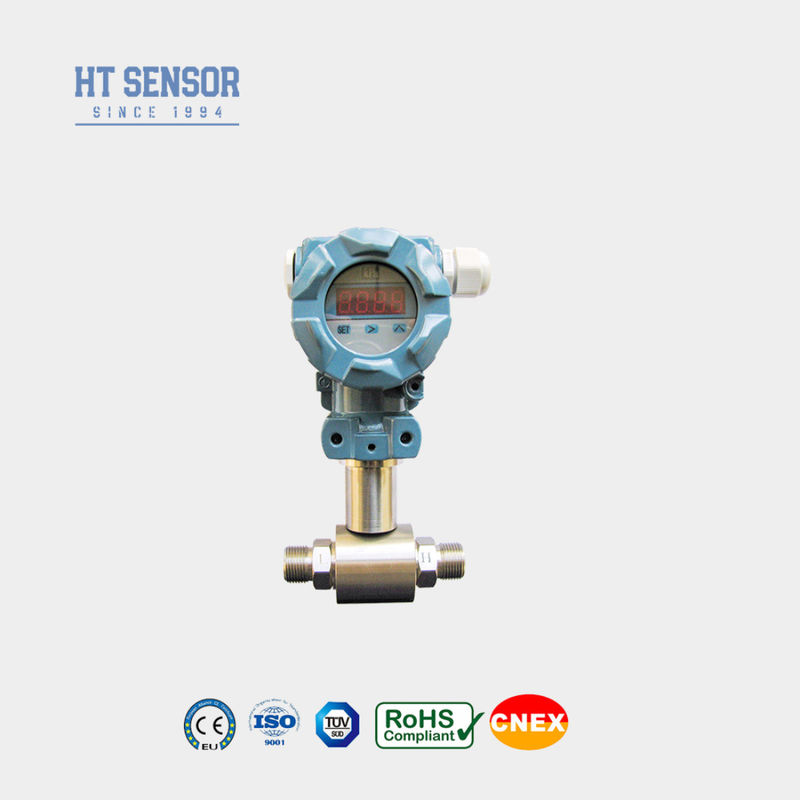

24VDC انتقال دهنده سطح فشار فرقی Hart LCD انتقال دهنده نوع Dp
Product Details
| شماره مدل: | BP93420D-III | سفارشی: | سفارشی |
|---|---|---|---|
| حداکثر برد: | 2 مگاپاسکال | تولید: | 4-20MA |
| محدوده حداقل: | 10 کیلو پاسکال | نوع فشار: | فشار دیفرانسیل |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | مشخصات: | 10kpa~2Mpa |
| کد HS: | 9026201090 | نوع: | ترانسمیتر فشار دیفرانسیل |
| محیط اندازه گیری: | گاز یا مایع | درجه دقت: | 0.25٪، 0.5٪، 0.3٪ |
| برجسته کردن |
24VDC انتقال دهنده سطح فشار فرقی,انتقال دهنده فشار فرقی نوع سطح Hart,فرستنده نوع Dp LCD هارت,Differential Pressure Type Level Transmitter Hart,Hart LCD Dp Type Transmitter |
||
Product Description
فرستنده فشار دیفرانسیل BP93420DIII از یک سنسور سیلیکون پیزورسیستیو استفاده می کند.فرستنده های فشار فرقی (DP) تفاوت بین دو فشار را اندازه گیری می کنند. آنها از یک نقطه مرجع به نام فشار پایین استفاده می کنند و آن را با فشار بالا مقایسه می کنند.پورت های ابزار در سمت بالا و پایین نشان داده شده اند.این فرستنده برای انجام اندازه گیری فشار فرقی در کاربردهای مختلف گاز و مایع، به ویژه در صنایع مانند نفت، مواد شیمیایی برای تاسیسات لوله کشی ایده آل است.
1طراحی ساختاری فولاد ضد زنگ، باعث می شود که آن را جمع و جور و آسان برای نصب
2. از تعويض سخت گرما و غربالگری پیری استفاده می کند
مقادیر فشار اعمال شده توسط دیافراگم ها بدست می آیند، که فشار را به عنوان تغییر شکل سطح ثبت می کنند و این مقدار را به یک سیگنال الکترونیکی تبدیل می کنند.این سیگنال به ماژول فشار دیفرانسیل منتقل می شود، که این دو مقدار را مقایسه می کند و تفاوت فشار را به عنوان مقدار پوند در هر اینچ مربع (psi) ، بار یا کیلوپاسکال (kPa) بیان می کند.این دیافراگم تمام جوش داده شده برای حفظ یکپارچگی ظرف در شرایط خلاء برنامه های کاربردی،.
| محدوده اندازه گیری | 0-10KPa......~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304 فولاد ضد زنگ ، آلومینیوم ریخته شده |
| مواد دیافراگم | 316L فولاد ضد زنگ |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~1.4 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 15-30VDC | دو/سه/چهار سیم |
| 4×20mA با هارت | دو سيم | |
| پروتکل ارتباطی RS485 | چهار سیم |
نکات سفارش:
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5محدوده دمای کار نامی حلقه O لاستیک فلورو -20 °C تا 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید
راهنماي سفارش:
| BP93420 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DIII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4×20mADC با هارت | |||||
| S3 | RS485 | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
