1/2BSP انتقال دهنده فشار دیافراگم 4-20mA تغییر دهنده فشار صنعتی
Product Details
| شماره مدل: | BPHT24-IX | سفارشی: | سفارشی |
|---|---|---|---|
| مصالح ساختمانی: | 304 SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| مشخصات: | سنسور فشار سیلیکون | محدوده فشار اندازه گیری: | 0~35Kpa...~20MPa |
| درجه دقت: | 0.5٪ | ||
| برجسته کردن |
1/2BSP انتقال دهنده فشار دیافراگم,فرستنده فشار دیافراگم 4-20mA,4 تا 20mA فشار صنعتی,Flush Diaphragm Pressure Transmitter 4-20mA,4-20mA Industrial Pressure Transducer |
||
Product Description

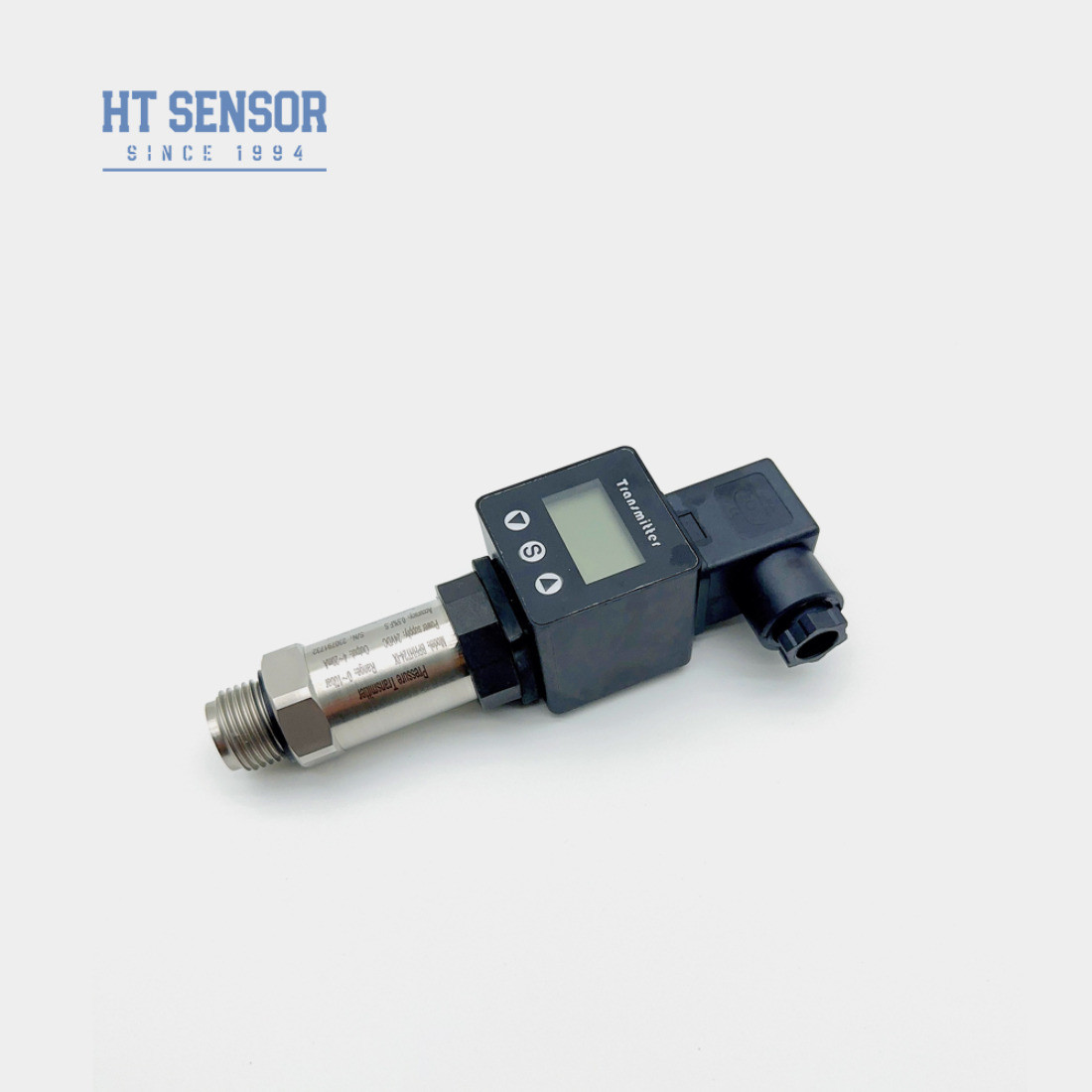

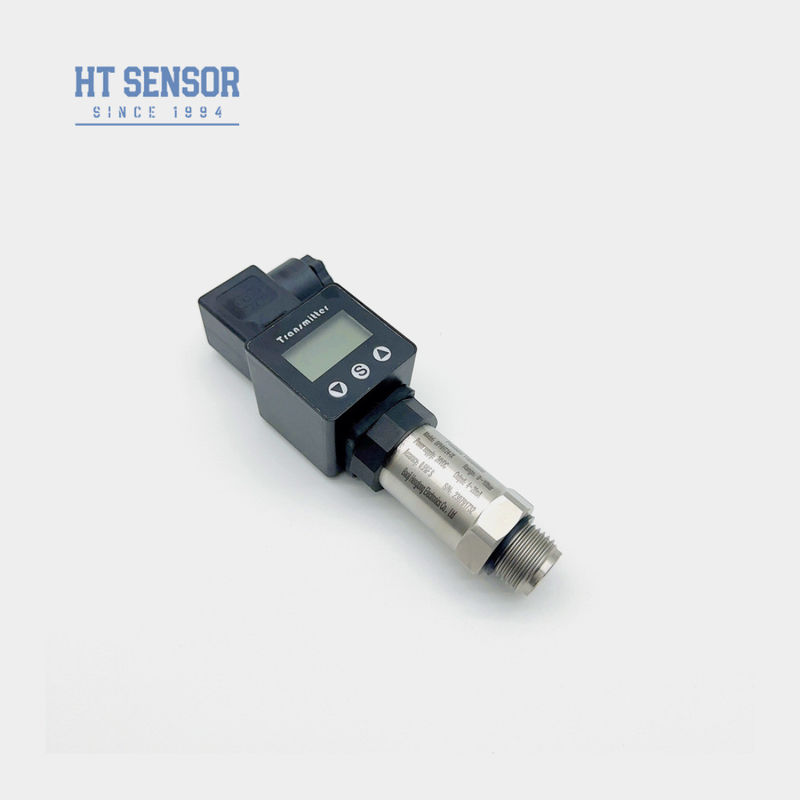

1/2BSP 4-20mA حسگر فشار دیافراگم فلش با نمایش IX
BPHT24 PريسورTفرستنده
معرفیحسگر فشار دیافراگم:
BPHT24فلاش دیافراگم سنسور فشار این است که فشار متوسط به طور مستقیم بر روی دیافراگم سنسور عمل می کند، به طوری که دیافراگم یک جابجایی میکرو متناسب با فشار متوسط ایجاد می کند،به طوری که مقاومت سنسور تغییر، و مدار الکترونیک این تغییر را تشخیص می دهد. استالومر سنسور فشار فیلم مسطح مواد وارداتی، فرآیند جداسازی دیافراگم، سر آزمایش بدون سوراخ فشار،در فرآیند اندازه گیری هیچ انسداد واسکوس در محیط وجود ندارد، طراحی ساختاری یکپارچه، مناسب برای پوشش های شیمیایی، رنگ، گل، آسفالت، نفت خام و سایر رسانه های چسبناک اندازه گیری و کنترل فشار.
ویژگی های محصول:
- گزینه های مختلف رابط فشار
- طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس متوسط
- دقت بالا با ساختار فولاد کاملا ضد زنگ
- پاک کردنش آسونه
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- ایده آل برای حفاظت از محیط زیست و صنایع شیمیایی
- در صنایع دریایی و هواپیمایی استفاده می شود
- مناسب برای استفاده در بهداشت پزشکی، بیوفارماسیوتیک و مواد غذاییصنایع.
پارامترهای عملکرد:
| محدوده اندازه گیری | 0~35Kpa...~20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.630 ولت / باتری | 4 سیم |
نمونه های انتخاب:
نکات سفارش:
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5مواد مناسب را بر اساس ویژگی های محیط اندازه گیری انتخاب کنید تا از اثر خوردگی محیط بر فرستنده فشار جلوگیری شود.فرستنده فشار از یک ماده مقاوم در برابر خوردگی باید انتخاب شود.
6برای اطمینان از دقت اندازه گیری، توصیه می شود که فرستنده فشار به طور منظم کالیبراسیون شود.دوره کالیبراسیون می تواند با توجه به محیط استفاده و الزامات تعیین شود..
7. سطح حفاظت مناسب را با توجه به الزامات واقعی انتخاب کنید. اگر تجهیزات در معرض محیط های مرطوب، گرد و غبار یا دیگر محیط های خشن قرار گیرند،یک فرستنده فشار با سطح حفاظت بالاتر را انتخاب کنید.
8. به طور منظم سطح دستگاه را تمیز کنید تا اطمینان حاصل شود که کابل به درستی متصل شده است.باید به موقع تعمیر و یا تعویض شوند.
9فرستنده فشار فیلم مسطح دارای مزایای عمر طولانی، مصرف انرژی کم، نصب و نگهداری آسان است.اما موارد فوق هنوز هم نیاز به توجه به در طول استفاده برای اطمینان از عملکرد عادی و اندازه گیری دقیق فشار.
| نظم راهنما | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| محدوده اندازه گیری | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
