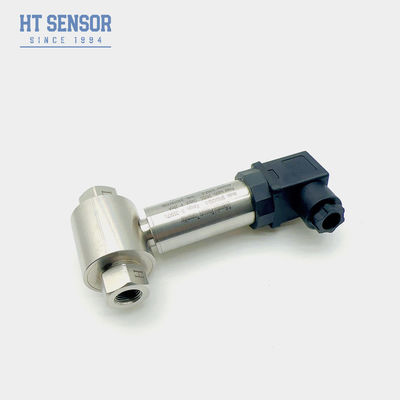

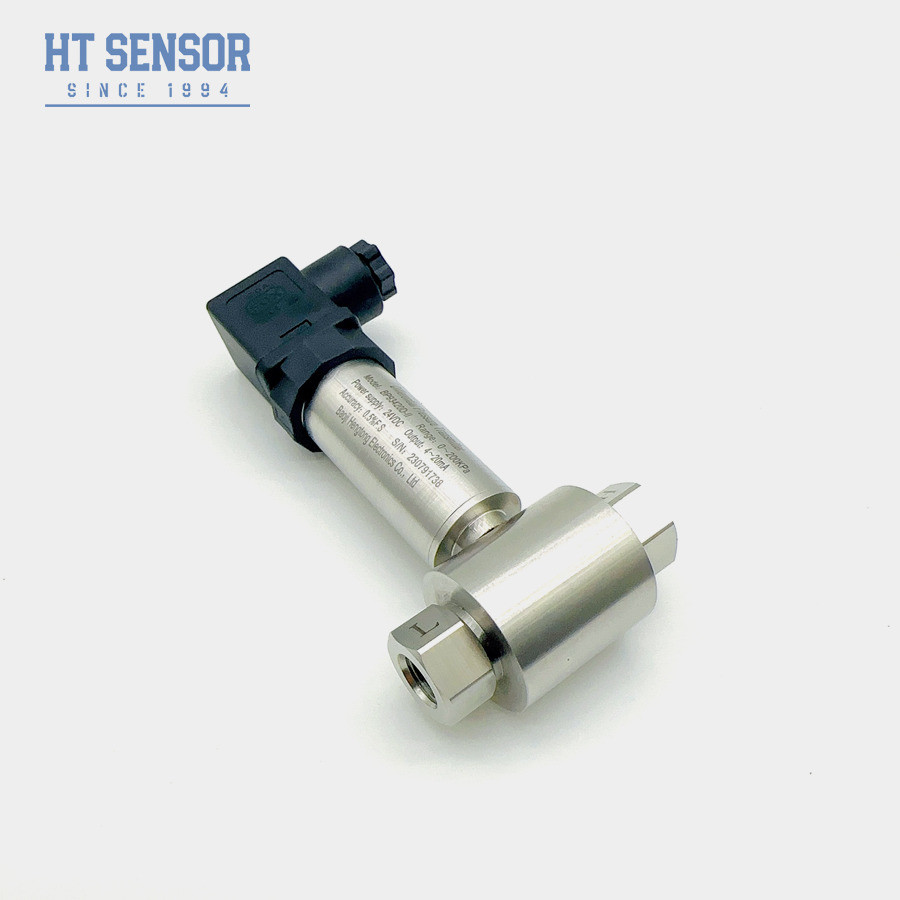

24VDC انتقال دهنده فشار تفاوتی G1/4 1/4NPT 4-20mA انتقال دهنده لوله Dp
Product Details
| شماره مدل: | BP93420DII | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | وزن: | ~0.45kg |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | کد HS: | 9026201090 |
| نوع: | ترانسمیتر فشار دیفرانسیل | محیط اندازه گیری: | مایع |
| دقت: | 0.25 درصد، 0.5 درصد | دامنه فشار: | 0-10kpa...~2MPa |
| برجسته کردن |
24VDC دماژور فشار فرقی,دستگاه فشار فرقی G1/4,4-20mA انتقال دهنده لوله Dp,Differential Pressure Transducer G1/4,4-20mA Pipe Dp Transmitter |
||
Product Description
BP93420DIIDفرقیPريسورTفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار دیفرانسیل BP93420DII حسگر دیفرانسیل دیافراگم سیلیکون پر از روغن صنعتی استاین سنسور درجه صنعتی از یک دیافراگم سیلیکونی پر از روغن برای اندازه گیری دقیق فشار فرقی استفاده می کند، که آن را به یک انتخاب قابل اعتماد برای محیط های صنعتی تبدیل می کند.
فرستنده فشار دیفرانسیلبا استفاده از پیزورسیستیو ساخته می شود.-سنسور فشار سیلیکونی، و محفظهفولاد ضد زنگساختار. فرستنده فشار دیفرانسیلضد رطوبت، ضد آب و مقاوم در برابر خوردگی است. می تواند در محیط های خشن و شرایط بیرونی کار کند. فرستنده دارای حجم کوچک و وزن سبک است.که می تواند در خط لوله فرآیند نصب شود و پشتیبانی شود. در مقایسه با فرستنده هایی که نیاز به یک پایه یا براکت، آن را به شدت کاهش هزینه های نصب و نگهداری و یا متصل از طریق لوله مطبوعات.به طور گسترده ای استفاده می شود.لدر تامین هوا برای دیگ، تهویه زیرزمینی و سایر صنایع برق و معدن، و همچنین زمینه کنترل فرآیند تشخیص فشار خودکار برای کارگاه فوق العاده تمیز.برای فشار فرقی مناسب استیا فشاراندازه گیری برای درمان پزشکی، فیبر شیمیایی، برق، خانه بدون گرد و غبار و غیرهفرستنده از خروجی جریان اختصاصی با جبران دمای گسترده استفاده می کند و بدون توجه به محیط گیرنده صفر پایدار را فراهم می کند.
ویژگی های محصول:
1فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور و آسان برای نصب می کند.
2. آن را تحت تعویض شدید دمای و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
3رابط الکتریکی می تواند به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست ها:
1.آزمایش و کنترل فرآیند صنعتی
2.اندازه گیری و کنترل سطح
3.در دسترس برای اکسیژن، CO2، نیتروژن، بخار گاز
4آزمایش فشار لوله
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ،0-70oC ،-10-70oC |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نکات نصب:
1انتخاب موقعیت نصب: موقعیت نصب مناسب را انتخاب کنید تا اطمینان حاصل شود که فرستنده می تواند فشار فرقی را با دقت اندازه گیری کند.از نصب در مکان هایی که لرزش دارند اجتناب کنید، شوک یا تغییرات دمایی.
2آماده سازی لوله: قبل از نصب فرستنده فشار دیفرانسیل، اطمینان حاصل کنید که سیستم لوله آماده است، از جمله لوله های تمیز، بدون ناخالصی و مشکلات انسداد.
3بررسی محکم بودن: اطمینان از محکم بودن در طول نصب برای جلوگیری از مشکلات نشت. استفاده از مواد مناسب مهر و بستن برای اطمینان از مهر و بستن قابل اعتماد مفاصل.
4جهت نصب: با توجه به طراحی و الزامات فرستنده فشار دیفرانسیل،جهت ورودی و خروجی فرستنده به درستی نصب شده است تا جریان طبیعی مایع را تضمین کند و از اندازه گیری فشار فرقی نادرست جلوگیری کند.
5حفاظت از زمین: فرستنده فشار فرقی نیاز به حفاظت از زمین برای اطمینان از ایمنی و قابلیت اطمینان دارد.فرستنده را با توجه به محیط نصب و الزامات به درستی زمین بزنید.، و مطمئن شوید که زمین خوب است.
| نظم راهنما | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
سوالات متداول:
سوال: چقدر طول مي کشه که به من جواب بدي؟
پاسخ: ما در اسرع وقت با شما تماس می گیریم اما در عرض 12 ساعت
سوال: میتونم چند تا نمونه بگیرم؟
A: بله، سفارش نمونه برای بررسی کیفیت و آزمایش بازار در دسترس است. اما شما باید هزینه های صریح را پرداخت کنید.
س: چه زود می توانید تولید خود را تنظیم کنید؟
ج: پس از دریافت تایید محصول و دریافت پیش پرداخت، تولید بلافاصله آغاز می شود.
سوال: زمان تحویل چقدر است؟
A: معمولا حدود 3-5 روز کاری برای سفارش کوچک و 10-15 روز برای سفارش بزرگ طول می کشد.
س: چه گواهیاتی دارید؟
A:ISO9000، CE، گواهینامه ضد انفجار، آماده RoHs. و قبل از تحویل کالاها، گواهینامه بازرسی کیفیت و ایمنی صادر شده توسط اشخاص ثالث نیز می تواند ارائه شود.
سوال: شرایط گارانتی شما چیست؟
A: ما 24 ماه گارانتی ارائه می دهیم.
س: آیا می توانید خدمات OEM و سفارشی را ارائه دهید؟
A: بله، OEM و ODM هر دو در دسترس هستند، ما دارای بخش حرفه ای R&D هستیم که می تواند راه حل های حرفه ای را برای شما فراهم کند.
