G1/2 فرستنده فشار دیافراگم با سنسور فشار ضد انفجار DIN
Product Details
| شماره مدل: | BPHT24 | محدوده: | 0-10kpa~035mpa |
|---|---|---|---|
| قدرت: | 5Vdc / 12-32Vdc | خروجی: | 0.5-4.5VDC /4-20mA /0-10VDC |
| اتصال: | M20*1.5 G1/2 | نوع: | فلاش دیافراگم سنسور فشار فرستنده |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5% FS |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
G1/2 دستگاه انتقال فشار دیافراگم,فرستنده فشار دیافراگم با DIN,G1/2 سنسور فشار ضد انفجار رشته,Flush Diaphragm Pressure Transmitter With DIN,G1/2 Thread Explosion Proof Pressure Sensor |
||
Product Description

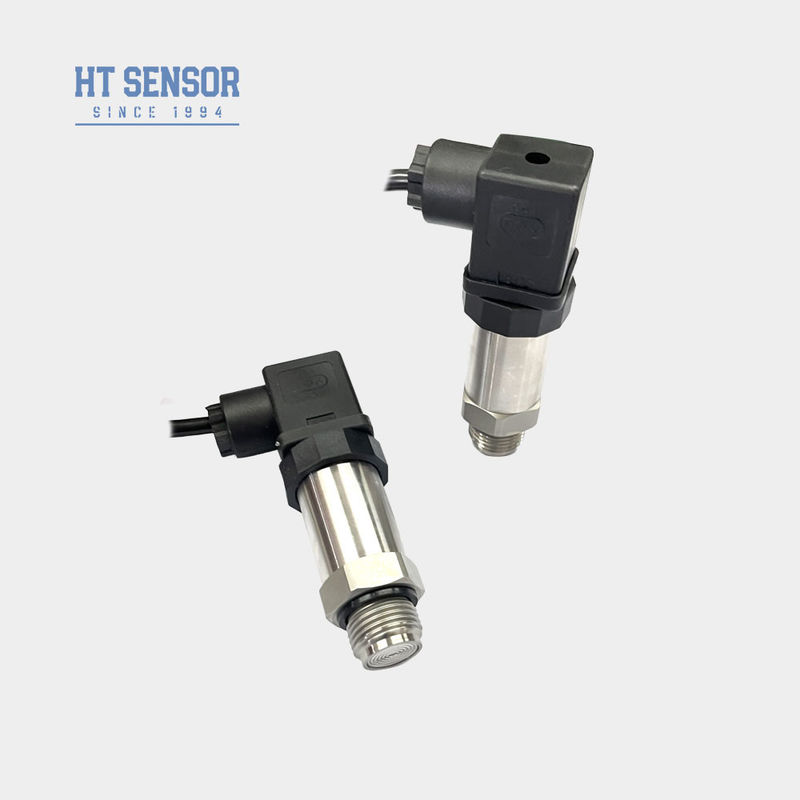

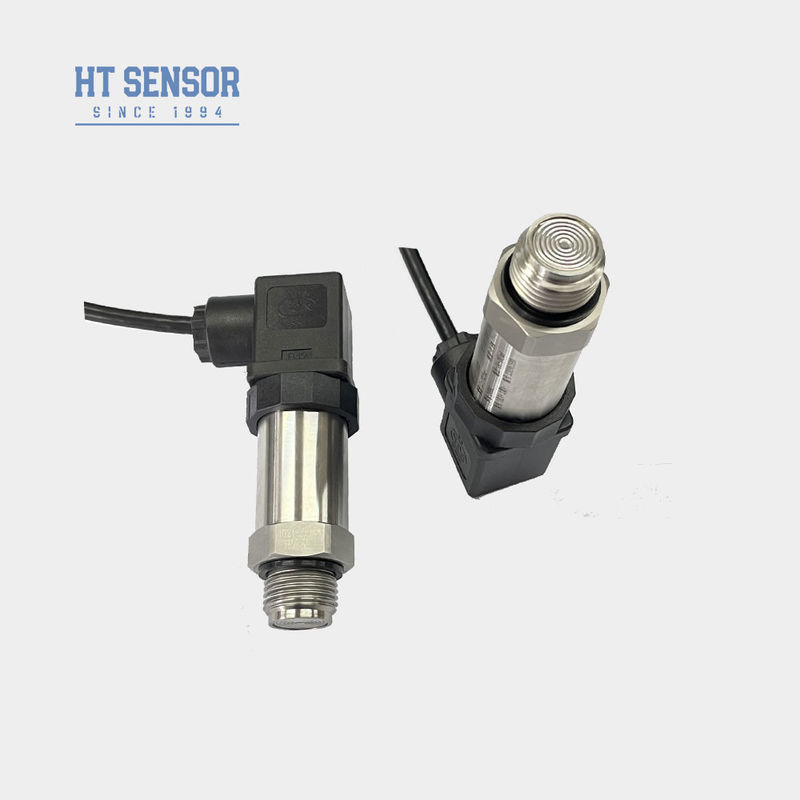

فرستنده فشار دیافراگم BPHT24 با DIN
BPHT24حسگر فشار دیافراگم
معرفی فرستنده فشار دیافراگم:
فرستنده فشار دیافراگم نوع BPHT24، هسته روغن جدا کننده سیلیکون دیافراگم صفحه ای سری HT را به عنوان عنصر اندازه گیری سیگنال اتخاذ می کند.تمام اجزای در یک پوشش فولاد ضد زنگ قرار دارند که سیگنال سنسور را به جریان خروجی استاندارد یا سیگنال ولتاژ مورد نیاز مشتری تبدیل می کند.
فرستنده فشار دیافراگم صاف شامل یک دیافراگم کشش و پایان جلو سیلیکون پخش شده است. پایان اندازه گیری دیافراگم صاف دیافراگم کشش یک دیافراگم شستشوی قوی خاص را اتخاذ می کند.ذرات سخت در محیط اندازه گیری به دیافراگم آبشوری جدا شده آسیب نمی رسانندساختار فشرده، مقاومت در برابر خوردگی، مقاومت در برابر لرزش، مقاومت در برابر اثر ذرات، طیف گسترده ای از جبران دما.نوع جلو سیلیکون پخش شده سیستم هسته سیلیکون پخش شده وارداتی را اتخاذ می کند، تکنولوژی تنظیم و جبران دیجیتال را اتخاذ می کند، عملکرد محصول قابل اعتماد است و خروجی پایدار است.
ویژگی های محصولاز سنسور فشار دیافراگم فلش:
1. گزینه های مختلف رابط فشار
2برای کاربردهای بهداشتی طراحی شده تا از مقیاس متوسط جلوگیری شود.
3دقت بالا با ساختار فولادی کاملاً ضد زنگ
4پاک کردنش آسونه
درخواست هااز سنسور فشار دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
2مناسب برای حفاظت از محیط زیست و صنایع شیمیایی
3در صنایع دریایی و هوایی استفاده می شود.
4مناسب برای استفاده در صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی
| پارامترهای عملکرداز سنسور فشار دیافراگم فلش | |
| محدوده اندازه گیری | 0~35Kpa...~20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارشاز سنسور فشار دیافراگم فلش | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| T | فرستنده فشار مقاوم به دمای بالا | |||||||
| محدوده اندازه گیری | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
