فرستنده فشار تفاضلی BP93420D-II با DIN برای تست مایع سنسور سطح تفاضلی
Product Details
| مدل: | BP93420D-II | محدوده: | 0-10kpa~2MPa |
|---|---|---|---|
| قدرت: | 24VDC(12-32VDC) | خروجی: | 4-20 میلی آمپر 0-10 ولت و غیره |
| مواد: | فولاد ضد زنگ | نخ: | زن و مرد G1/4 M20*1.5 و غیره |
| نوع فشار: | سنسور انتقال دهنده فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| دمای کار: | 0 تا 60 درجه سانتیگراد | کانکتور: | DIN بزرگ یا OEM |
| برجسته کردن |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description

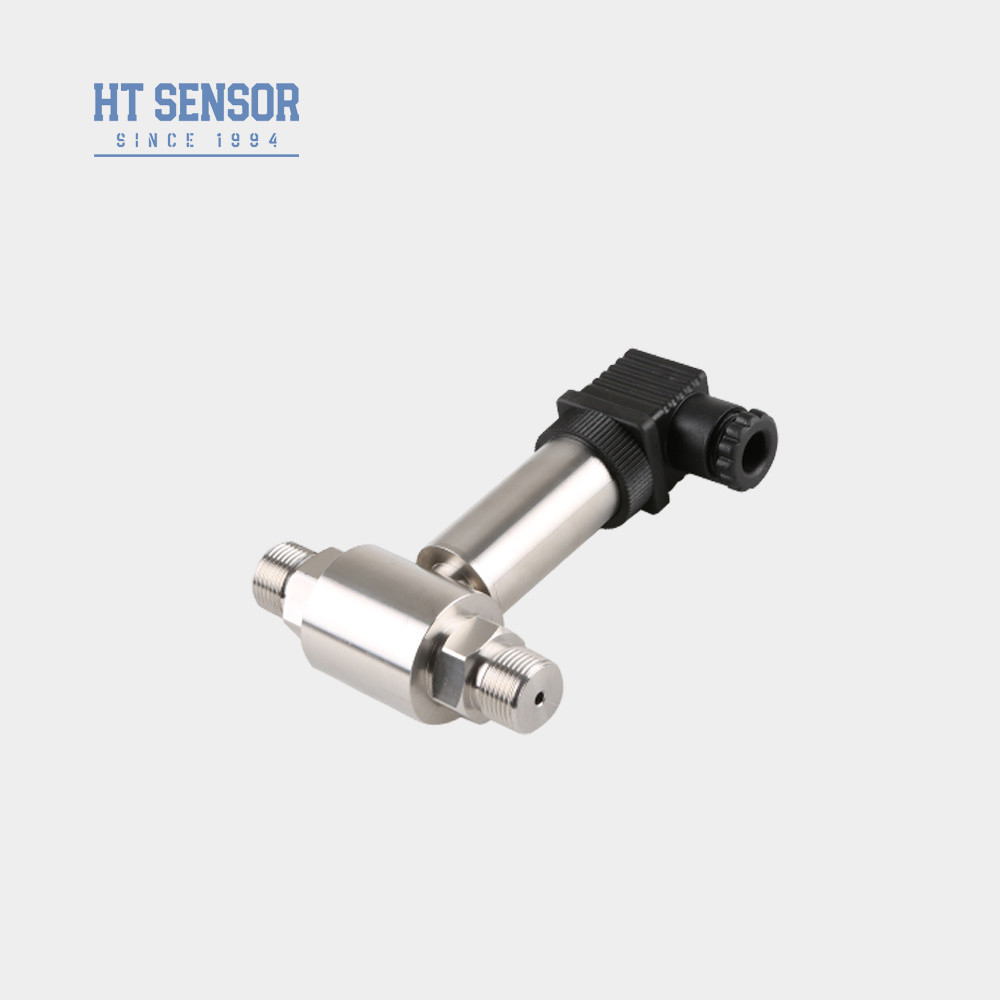

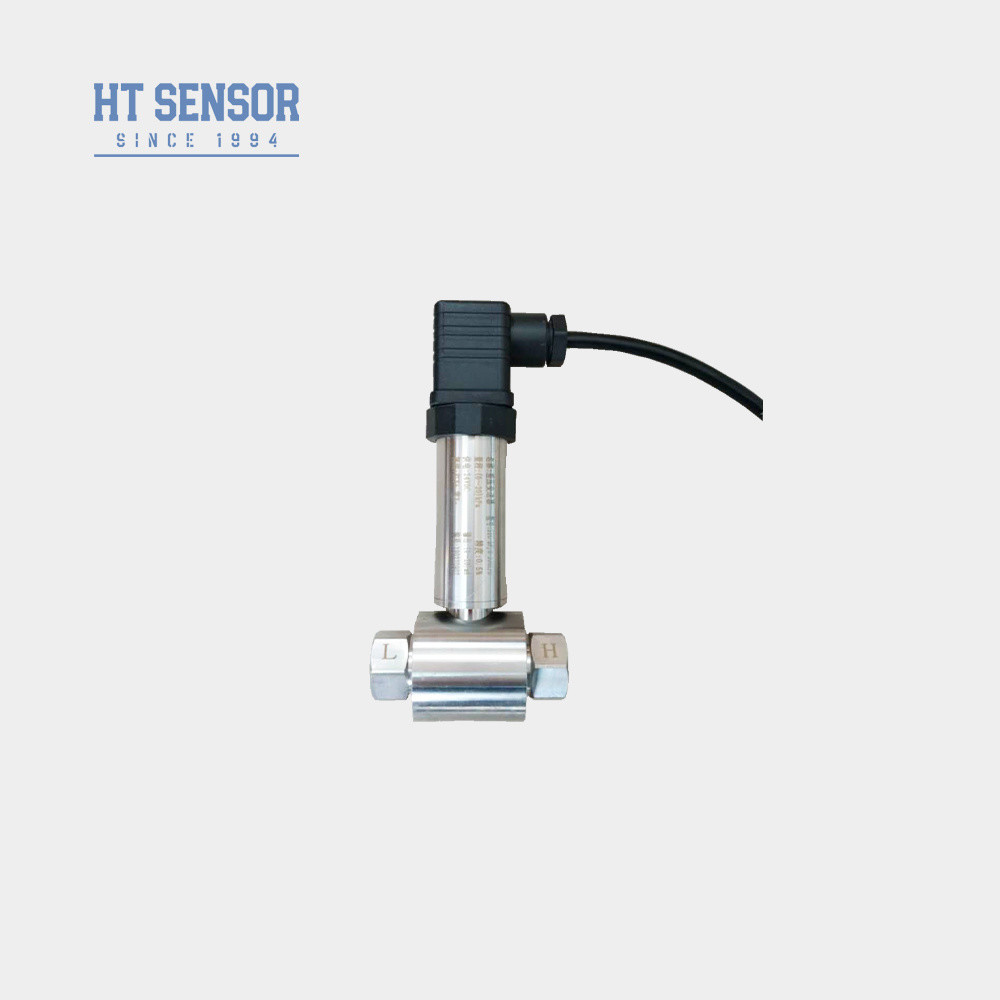

فرستنده فشار تفاضلی BP93420D-II با DIN برای سنسور سطح تفاضلی تست مایع
BP93420DII Dتفاضلی Pفشارفرستنده
معرفی سنسور فرستنده فشار تفاضلی:
BP93420DII یک فرستنده فشار تفاضلی مجهز به سنسور پیزورزیستیو سیلیکونی انتشار است که دارای پورت های فشار دوگانه برای اتصال به خطوط لوله یا خطوط ضربه است. این دستگاه برای اندازه گیری اختلاف فشار در محیط های گازی و مایع طراحی شده است و قادر به تحمل فشار بیش از حد، خلاء و شرایط نزدیک به استاتیک است.
این سنسور از یک دیافراگم سرامیکی حالت جامد استفاده می کند که تحت فشار اعمال شده تغییر شکل می دهد و کرنش حاصل، تغییر متناسبی در مقاومت ایجاد می کند. این سیگنال توسط یک مبدل الکترونیکی یکپارچه در داخل محفظه پردازش می شود که یک سیگنال استاندارد 0–10 ولت یا 4–20 میلی آمپر را خروجی می دهد.
نصب با اتصالات رزوه ای تسهیل می شود و فرستنده را برای کاربردهای صنعتی و بهداشتی متنوع مناسب می کند. موارد استفاده معمول شامل نظارت بر اختلاف فشار در سیستم های گرمایشی (بین خطوط رفت و برگشت) و همچنین کنترل فیلترها، فن ها و کمپرسورها است.
ویژگی های محصولسنسور فرستنده فشار تفاضلی:
- این فرستنده دارای طراحی ساختاری از جنس استنلس استیل است که آن را جمع و جور و آسان برای نصب می کند.
- تحت جبران دمای دقیق و غربالگری پیری قرار می گیرد و عملکردی پایدار و قابل اعتماد را تضمین می کند.
- رابط الکتریکی را می توان به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب کرد.
برنامه های کاربردی سنسور فرستنده فشار تفاضلی::
- مناسب برای اندازه گیری فشار تفاضلی گازها یا مایعات مختلف در خطوط لوله صنایعی مانند نفت، شیمیایی، برق و هیدرولوژی.
- در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی اعمال می شود
- اندازه گیری فشار برای خطوط لوله و محفظه های کوره
| پارامترهای عملکرد سنسور فرستنده فشار تفاضلی: | |
|---|---|
| محدوده اندازه گیری | 0-10KPa……~2MPa |
| نوع فشار | فشار تفاضلی |
| بار اضافه یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 مگاپاسکال |
| دقت @ 25℃ | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری | ±0.03% (Typ.) ±0.05%FS (حداکثر) |
| هیسترزیس | ±0.03% (Typ.) ±0.05%FS (حداکثر) |
| پایداری بلند مدت | ±0.5%F.S/سال(≤200KPa) ±0.2%F.S/سال(＞200KPa) |
| دریفت دمای صفر | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| دریفت دمای اسپان | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| جبران دما | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| دمای عملیاتی | -30℃~80℃ |
| دمای ذخیره سازی | -40℃~100℃ |
| لرزش | 10g,55Hz ～ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | ایمن ذاتی و ضد انفجار |
| رتبه حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سیم |
| 0～10/20mA |
3 سیم |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نکات سفارش |
1. هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط اندازه گیری شده با قطعات تماس محصول سازگار است.
2. برای اطمینان از عملکرد قابل اعتماد، توصیه می شود یک منیفولد سه شیر بین نقطه اندازه گیری و فرستنده نصب کنید و از اعمال فشار آهسته و یکنواخت به محفظه های فشار مثبت و منفی فرستنده اطمینان حاصل کنید.
3. در هنگام نصب، توصیه می شود رابط های فشار را در هر دو انتها به صورت افقی قرار دهید تا تأثیر محل نصب بر روی محصول به حداقل برسد.
4. برای الزامات خاص مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی، لطفاً به شرکت ما اطلاع دهید و این الزامات را در سفارش مشخص کنید
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | ساخت و ساز کلی | |||||||
| DII | فرستنده فشار تفاضلی | |||||||
| محدوده اندازه گیری | 0-10KPa……~2MPa | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 نر | |||||||
| J2 | G1/2 نر | |||||||
| J3 | G1/4 نر | |||||||
| J4 | 1/2 NPT نر | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار تفاضلی | |||||||
