BP93420D-III سنسور انتقال دهنده فشار متغیر برای آب و روغن انتقال دهنده سطح متغیر
Product Details
| مدل: | BP93420D-II | محدوده: | 0-10kpa~2MPa |
|---|---|---|---|
| قدرت: | 5VDC 24VDC | خروجی: | 0.5-4.5V 4-20mA 0-10v و غیره |
| مواد: | فولاد ضد زنگ | نخ: | مرد و زن |
| نوع فشار: | فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| دمای کار: | 0 تا 60 درجه سانتیگراد | کانکتور: | DIN بزرگ یا OEM |
| برجسته کردن |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description

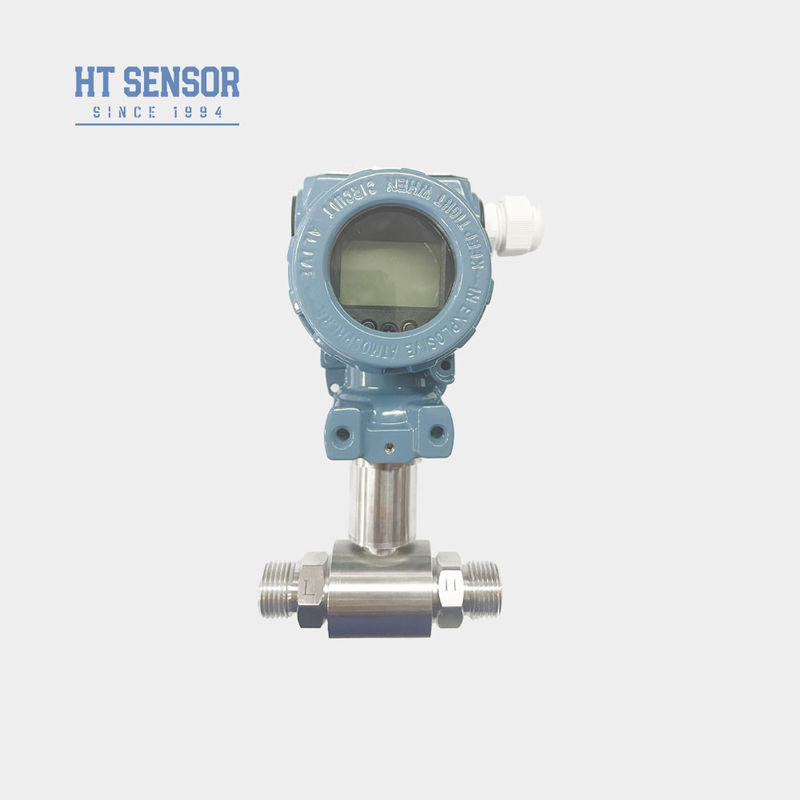

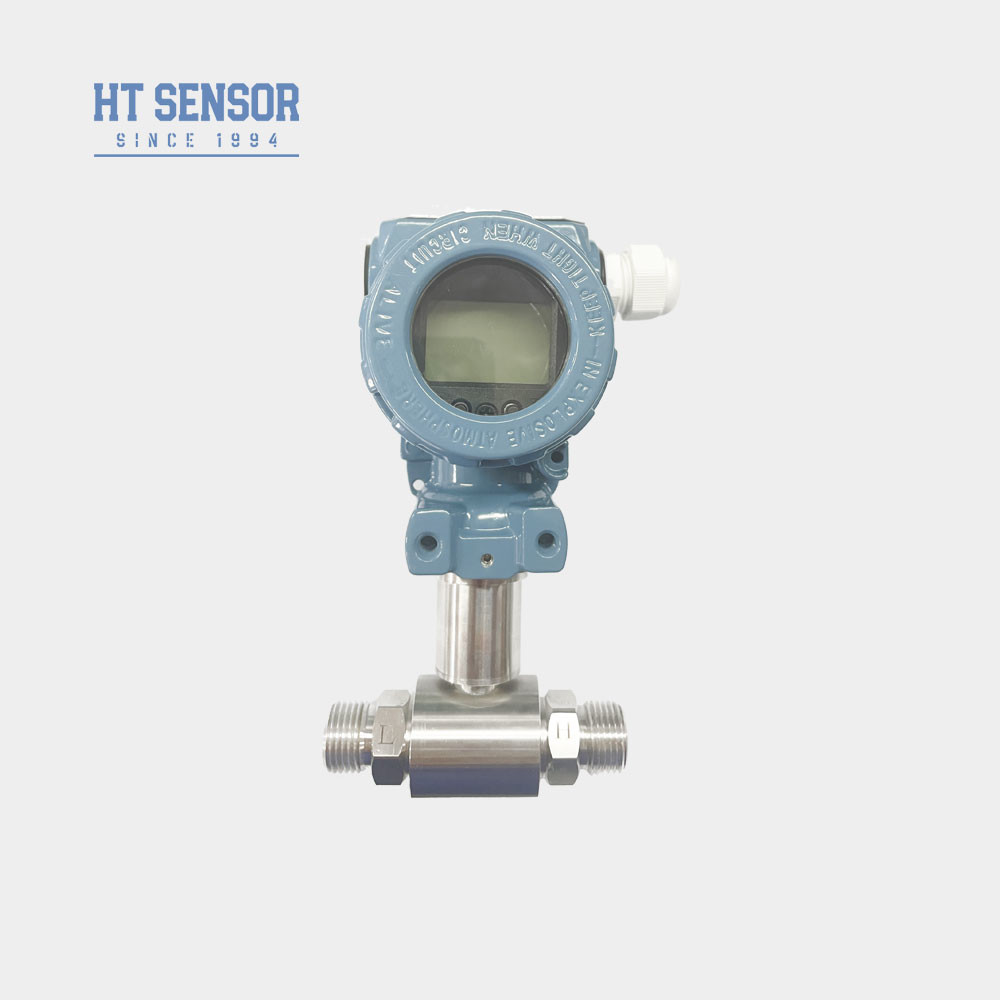

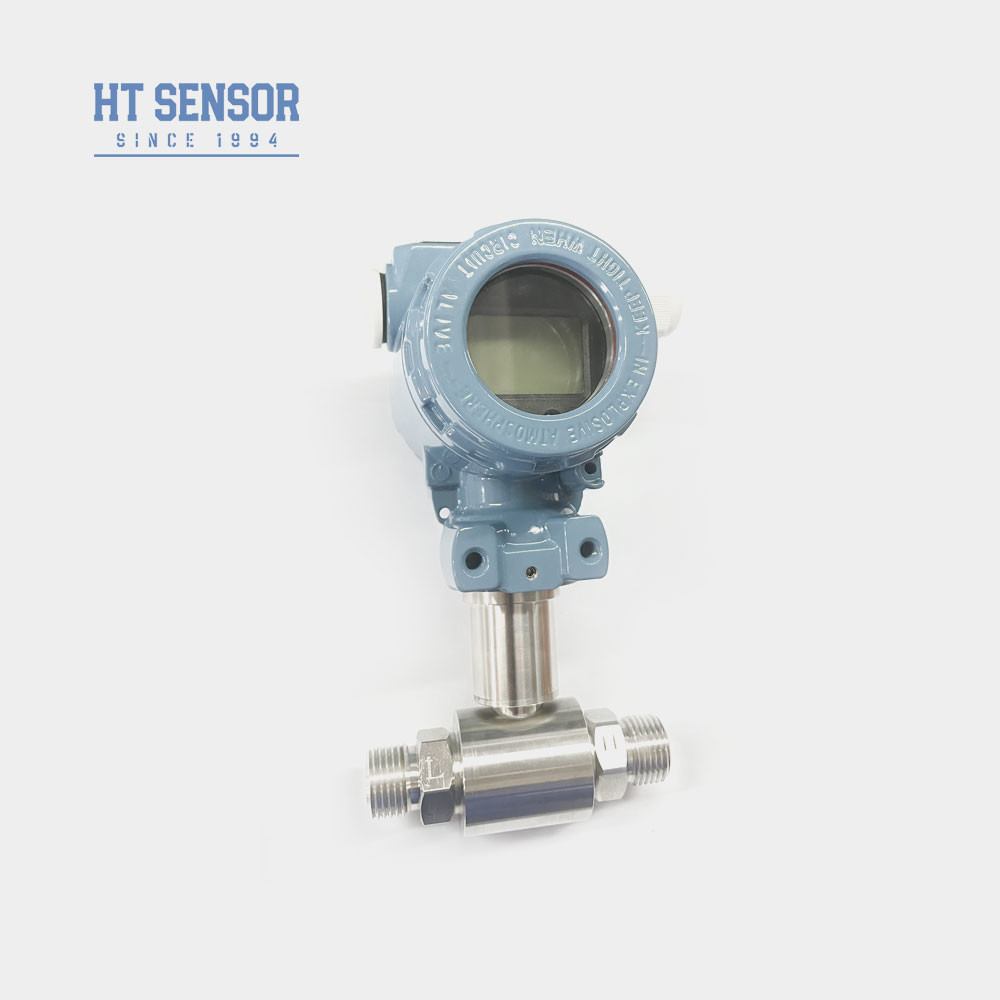

سنسور ترانسمیتر فشار تفاضلی BP93420D-III برای آب و روغن
BP93420DIII Dتفاضلی Pفشارترانسمیتر
معرفی سنسور ترانسمیتر فشار تفاضلی:
سنسور ترانسمیتر فشار تفاضلی BP93420D-III 2088 با سنسور فشار سیلیکون منتشر شده. هنگامی که اختلاف فشار محیط اندازهگیری شده در دیافراگم موجدار در دو طرف سنسور قرار دارد، سیگنال خروجی پل وتستون تراشه سنسور رابطه خطی خوبی با اختلاف فشار دارد و میتوان اختلاف فشار را با دقت اندازهگیری کرد. این سنسور برای اندازهگیری اختلاف فشار گازها و مایعات مختلف در خطوط لوله در صنایع نفت، شیمیایی، برق، هیدرولوژی و سایر صنایع مناسب است. ترانسمیتر فشار ساختاری 2088 از سنسور فشار وارداتی استفاده میکند. جبران دمای کامپیوتری برای اصلاح مقاومت لیزری، طراحی جعبه اتصال یکپارچه. مجهز به ترمینال اختصاصی و نمایشگر دیجیتال، نصب، کالیبراسیون و نگهداری آسان. برای دستیابی به اندازهگیری فشار سیال و مناسب برای انواع موقعیتها در محیطهای تمام آب و هوا و انواع سیالات.
ویژگیهای محصولسنسور ترانسمیتر فشار تفاضلی:
- این ترانسمیتر دارای طراحی ساختاری از جنس استنلس استیل است که آن را جمع و جور و آسان برای نصب میکند.
- تحت جبران دمای دقیق و غربالگری پیری قرار میگیرد و عملکردی پایدار و قابل اعتماد را تضمین میکند.
- رابط الکتریکی را میتوان به عنوان یک گزینه پلاگین یا سیمکشی مستقیم انتخاب کرد.
کاربردهاسنسور ترانسمیتر فشار تفاضلی:
- مناسب برای اندازهگیری فشار تفاضلی گازها یا مایعات مختلف در خطوط لوله صنایعی مانند نفت، شیمیایی، برق و هیدرولوژی.
- در فرآیندهای صنعتی در محل مانند نفت، شیمیایی، متالورژی، تولید برق و هیدرولوژی کاربرد دارد.
- اندازهگیری فشار برای خطوط لوله و محفظههای کوره
| پارامترهای عملکردسنسور ترانسمیتر فشار تفاضلی | |
|---|---|
| محدوده اندازهگیری | 0-10KPa……~2MPa |
| نوع فشار | فشار تفاضلی |
| بار اضافه یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 مگاپاسکال |
| دقت @ 25℃ | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری | ±0.03% (معمولی) ±0.05%FS (حداکثر) |
| هیسترزیس | ±0.03% (معمولی) ±0.05%FS (حداکثر) |
| پایداری بلندمدت | ±0.5%F.S/سال(≤200KPa) ±0.2%F.S/سال(＞200KPa) |
| دریفت دمای صفر | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| دریفت دمای بازه | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| جبران دما | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| دمای عملیاتی | -30℃~80℃ |
| دمای ذخیرهسازی | -40℃~100℃ |
| لرزش | 10g,55Hz ～ 2kHz |
| جنس بدنه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | ایمن ذاتی و ضد انفجار |
| رتبه حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سیم |
| 0～10/20mA |
3 سیم |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نکات سفارشسنسور ترانسمیتر فشار تفاضلی |
1. هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط اندازهگیری شده با قطعات تماس محصول سازگار است.
2. برای اطمینان از عملکرد قابل اعتماد، توصیه میشود یک منیفولد سه شیر بین نقطه اندازهگیری و ترانسمیتر نصب کنید و از اعمال فشار آهسته و یکنواخت به محفظههای فشار مثبت و منفی ترانسمیتر اطمینان حاصل کنید.
3. در هنگام نصب، توصیه میشود رابطهای فشار را در هر دو انتها به صورت افقی قرار دهید تا تأثیر محل نصب بر محصول به حداقل برسد.
4. برای الزامات خاص مانند لرزش شدید، نیروی ضربه آنی، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی، لطفاً به شرکت ما اطلاع دهید و این الزامات را در سفارش مشخص کنید.
| راهنمای سفارشسنسور ترانسمیتر فشار تفاضلی | ||||||||
| BP93420XX | ترانسمیتر فشار | |||||||
| کد | ساختار کلی | |||||||
| DII | ترانسمیتر فشار تفاضلی | |||||||
| محدوده اندازهگیری | 0-10KPa……~2MPa | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 نر | |||||||
| J2 | G1/2 نر | |||||||
| J3 | G1/4 نر | |||||||
| J4 | 1/2 NPT نر | |||||||
| J5 | دیگر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | PG7 پلاگین | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | دیگر | |||||||
| کد | نوع فشار | |||||||
| D | فشار تفاضلی | |||||||
