50.4mm سنسور فشار سیلیکون پخش شده سلول سنسور فشار دمای بالا برای آزمایش مایع
Product Details
| مدل شماره: | HT-IQT-B | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | داربست های طلا شده Kovar یا 4 سیم | محیط اندازه گیری: | هوا و مایع |
| دیا: | 50.4 میلی متر | خروجی: | 100mv+-30mv |
| قدرت: | 1.5 میلی متر | تایپ کنید: | سنسور فشار سیلیکون منتشر شده |
| نوع سیگنال خروجی: | آنالوگ | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | موجود | درخواست سفارشی | ||
| برجسته کردن |
50حسگر فشار سیلیکون 4 میلی متری,سنسور فشار سیلیکون پخش شده درجه حرارت بالا,سنسور فشار دما بالا برای آزمایش مایع,Diffused Silicon Pressure Sensor High Temperature,High Temperature Pressure Sensor For Liquid Test |
||
Product Description

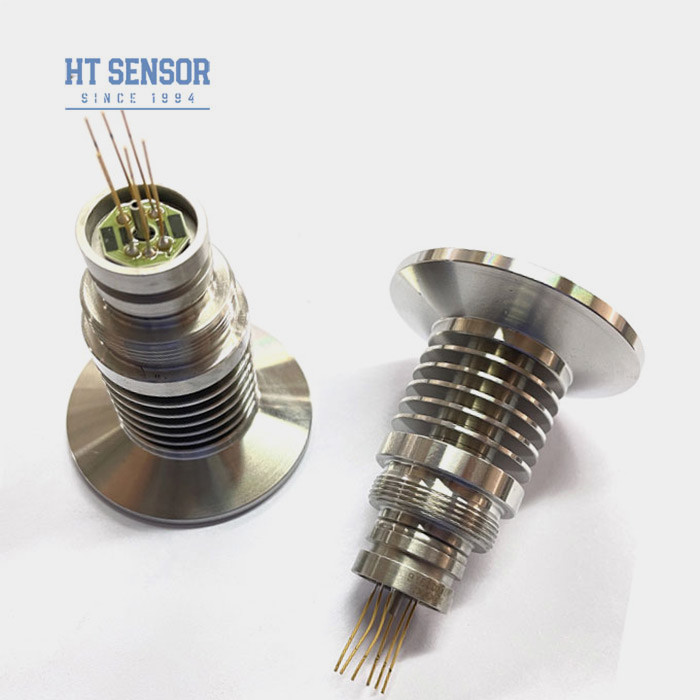

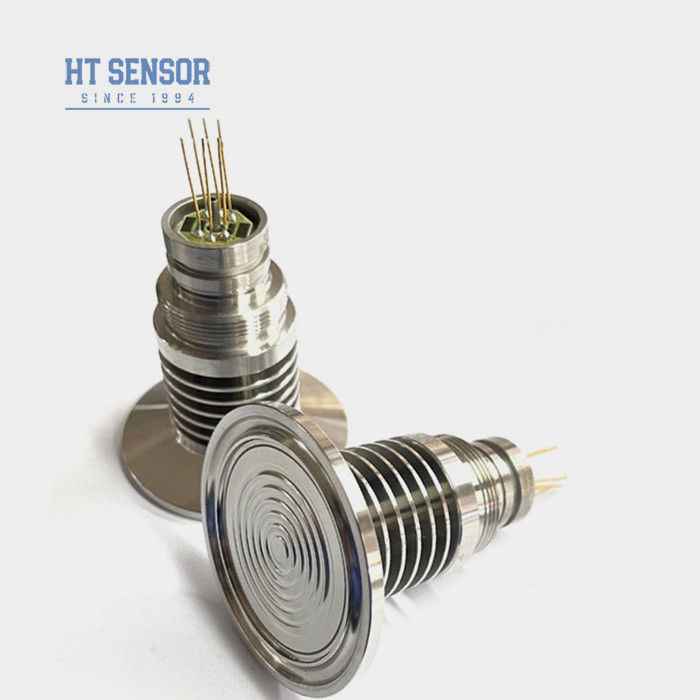

HT-IQT-B 50.4mm سنسور فشار سیلیکون منتشر شده با دمای بالا برای آزمایش مایعات
HT-IQT-B پیزورسیستویسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکون پخش شده با دمای بالا:
HT-IQT-B یک سنسور فشار سیلیکون با دمای بالا است، سنسور فشار کلیمپ با استفاده از تکنولوژی پر کردن روغن سیلیکون یکبار مصرف. دیافراگم به طور مستقیم تحت فشار قرار می گیرد تا از مقیاس بندی جلوگیری شود،انسداد غیر بهداشتی و چسبنده. با ساختار شنوایی گرما، مناسب برای اندازه گیری رسانه های دمای بالا. به طور گسترده ای در مواد غذایی، داروسازی، شراب و دیگر صنایع بهداشتی استفاده می شود و رسانه اندازه گیری ممکن است آلوده باشد.
محصولات ساخت و اندازه خاص می توانند سفارشی شوند. ما یک خط تولید دسته بالغ داریم، می توانیم کار تولید را در زمان و کیفیت تکمیل کنیم.
درخواست هااز سنسور فشار سیلیکون منتشر شده با دمای بالا:
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- صنعت مواد غذایی و نوشیدنی
- کنترل فرآیند صنعتی
- صنعت داروسازی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون منتشر شده با دمای بالا: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیستریز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پرکننده | روغن سیلیکون | ||||
| وزن | ~ 220 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
