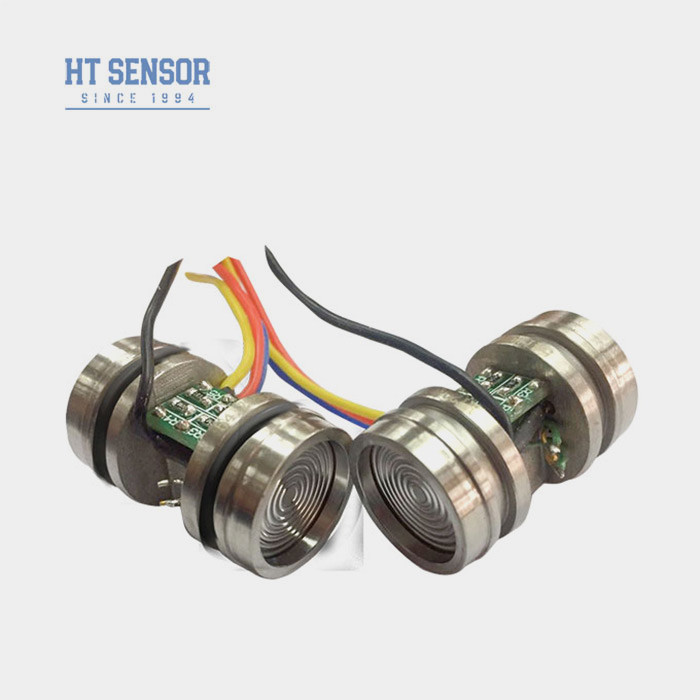

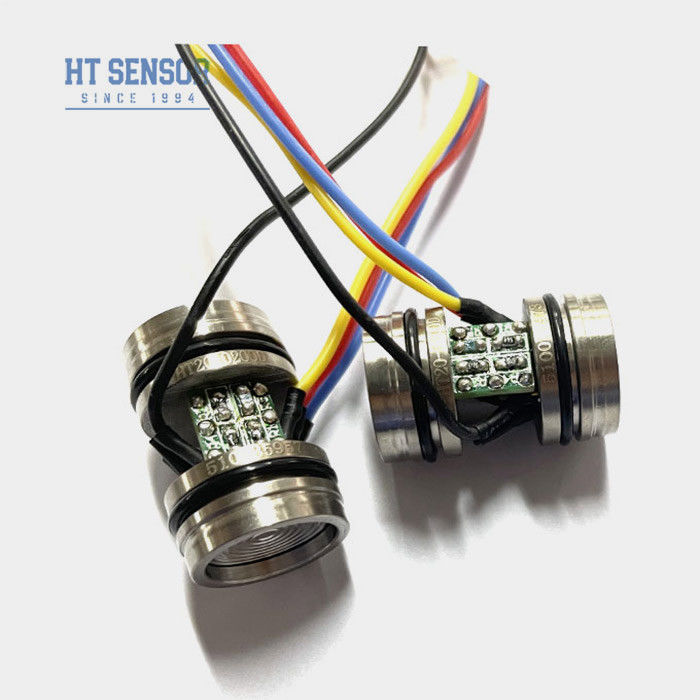

HT20V حسگر فشار سیلیکون پخش شده 10VDC سلول حسگر فشار دیفرانسیل Piezoresistive
Product Details
| مدل شماره: | HT20V | نوع سیم کشی: | چهار سیم |
|---|---|---|---|
| محیط اندازه گیری: | گاز و مایع | سفارشی: | سفارشی |
| قدرت: | 10VDC | بسته حمل و نقل: | کارتن |
| تایپ کنید: | سنسور فشار پیزو مقاومتی دیفرانسیل | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
حسگر فشار سیلیکون پخش شده HT20V,سنسور فشار سیلیکون پخش شده 10VDC,سنسور فشار فرقی پیزورسیستوی 10VDC,Diffused Silicon Pressure Sensor 10VDC,10VDC Piezoresistive Differential Pressure Sensor |
||
Product Description
HT20V 10VDC حسگر فشار سیلیکون متغیر برای آزمایش فشار متغیر
معرفی سنسور فشار سیلیکون متفرق:
HT20V یک سنسور فشار دیفرانسیل استیک دستگاه حساس به فشار دیفرانسیل است که با یک دیافراگم دوگانه موج دار از فولاد ضد زنگ جدا شده است.اندازه گیری های دقیق با جدا کردن دیافراگم و پر کردن روغن سیلیکون به عنصر حساس سیلیکون تحت فشار به دست می آید. سنسور از تراشه فشار سیلیکون پیشرفته بین المللی با ثبات بالا و دقت بالا استفاده می کند و پایه سینتر شده طراحی شده توسط بهینه سازی استرس را اتخاذ می کند.فرآیند تولید سنسور شامل: پیچ، اتصال سیم طلا، جوش فیلم، تزریق روغن با خلاء بالا، کاهش فشار گردش خون، پیری در دمای بالا، جبران دمای، و غیرهاندازه و روش بسته بندی محصولات عمومی با محصولات رایج بین المللی از همان نوع سازگار استآنها به طور گسترده ای برای اندازه گیری فشار تفاوتی و سطح در رسانه های سازگار با فولاد ضد زنگ 316L استفاده می شوند.
ویژگی های محصولاز سنسور فشار سیلیکون متغیر منتشر شده:
- عملکرد پایدار و قابل اطمینان
- مقاومت بالا در برابر فشار استاتیک
- مقرون به صرفه
- تشخیص فشار دیفرانسیل
- ابزار کالیبراسیون فشار
- اندازه گیری سطح مایع
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتريکي: سيم درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون متغیر منتشر شده: | ||||
| محدوده اندازه گیری | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| نوع | مکس | واحد | ||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |
| تکرار | 0.05 | 0.1 | %F.S | |
| هیستریز | 0.05 | 0.1 | %F.S | |
| خروجی صفر Offset | 0±1 | 0±2 | mV | |
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| دمای کار | -20 تا 80 | oC | ||
| دمای ذخیره سازی | -40 تا 125 | oC | ||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||
| فشار انفجار | 5 برابر مقیاس کامل | |||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||
| مواد دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| شوک | 100 گرم، 11 میلیمتر | |||
| زمان پاسخ | ≤1ms | |||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||
| ماده پرکننده | روغن سیلیکون | |||
| وزن | ~ 45 گرم | |||
| پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC | ||||
| طرح ساخت و سازاز سنسور فشار سیلیکون متغیر منتشر شده | |
| ابعاد |  |
| یادداشت ها: انتهای خروجی ترمینال مثبت است. اگر هر گونه تغییر در رنگ سیم وجود دارد، لطفا به برچسب متصل به سنسور برای اطلاعات دقیق مراجعه کنید | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون متغیر منتشر شده |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
