حسگر فشار فرقی روغن و آب با حسگر سطح DIN
Product Details
| مدل: | BP93420D-II | محدوده: | 0-10kpa~2MPa |
|---|---|---|---|
| قدرت: | 5VDC 24VDC | خروجی: | 0.5-4.5V 4-20mA 0-10v و غیره |
| مواد: | فولاد ضد زنگ | نخ: | مرد و زن |
| نوع فشار: | فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| دمای کار: | 0 تا 60 درجه سانتیگراد | کانکتور: | DIN بزرگ یا OEM |
| برجسته کردن |
سنسور فشار فرقی از فولاد ضد زنگ,سنسور فشار فرقی فرستنده با DIN,سنسور فشار فرقی زنانه,Differential Pressure Transmitter Sensor With DIN,Female Differential Pressure Sensor |
||
Product Description

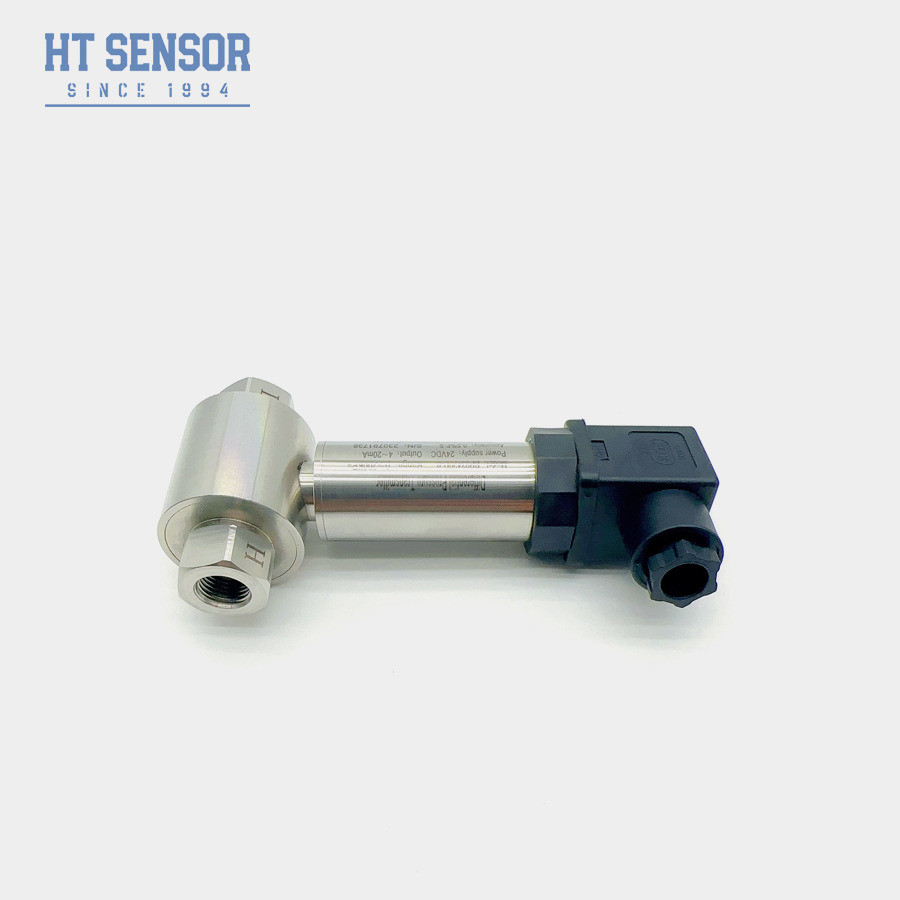

حسگر فشار فرقی روغن و آب BP93420D-II با DIN
BP93420DIIDفرقیPريسورفرستنده
مقدمه:
فرستنده فشار فرقی BP93420DII با استفاده از سنسور مقاومت فشار سیلیکون پخش.وقتی تفاوت فشار دیافراگم مدفوع شده در دو طرف متضاد سنسور اندازه گیری می شود،سیگنال خروجی سنسور چیپ گندم سنگ پل رابطه خطی خوبی با تفاوت فشار داشت، می تواند با دقت تفاوت فشار را اندازه گیری کند.صنایع برق و هیدرولوژیک مانند استفاده از لوله در گازها و مایعات مختلف اندازه گیری فشار فرقی.
ویژگی های محصول:
- فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور و آسان برای نصب می کند
- آن را تحت تعویض شدید دمای و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
- رابط الکتریکی می تواند به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست ها:
- مناسب برای اندازه گیری فشار فرقی گازها یا مایعات مختلف در خط لوله صنایع مانند نفت، مواد شیمیایی، برق و هیدرولوژی است.
- در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود
- اندازه گیری فشار برای لوله ها و اتاق های کوره
| پارامترهای عملکرد | |
|---|---|
| محدوده اندازه گیری | 0-10KPa......~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0.5 ٫4.5 ولت | 5VDC |
| نکات سفارش |
1در هنگام انتخاب محصول، لطفا اطمینان حاصل کنید که محیط اندازه گیری با قسمت های تماس محصول سازگار است.
2برای اطمینان از عملکرد قابل اعتماد، نصب یک دسته بندی سه دریچه بین نقطه اندازه گیری و فرستنده توصیه می شود.تضمین فشار آهسته و یکنواخت به اتاق های فشار مثبت و منفی فرستنده.
3در طول نصب، توصیه می شود که رابط های فشار را در هر دو طرف افقی قرار دهید تا تأثیر محل نصب بر محصول به حداقل برسد.
4برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و این الزامات را در سفارش مشخص کنید
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
| S4 | 010mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
