فرستنده فشار سیلیکون کوچک حسگر روغن فرستنده فشار هسته ای 4 20ma
Product Details
| نمونه محصول: | BP157 | محدوده: | 0~10KPa~20MPa |
|---|---|---|---|
| تولید: | 4-20mA /0.5-4.5VDC | دقت: | 0.25٪ یا 0.5٪ |
| مصالح ساختمانی: | 304S.S | رتبه حفاظتی: | IP65 |
| مدل: | 1 | ||
| برجسته کردن |
حسگر فشار سیلیکون کوچک,سنسور انتقال دهنده فشار هسته روغن RoHs,فرستنده فشار هسته روغن 4 20ma RoHs,Pressure Transmitter Sensor Oil Core RoHs,Oil Core Pressure Transmitter 4 20ma RoHs |
||
Product Description

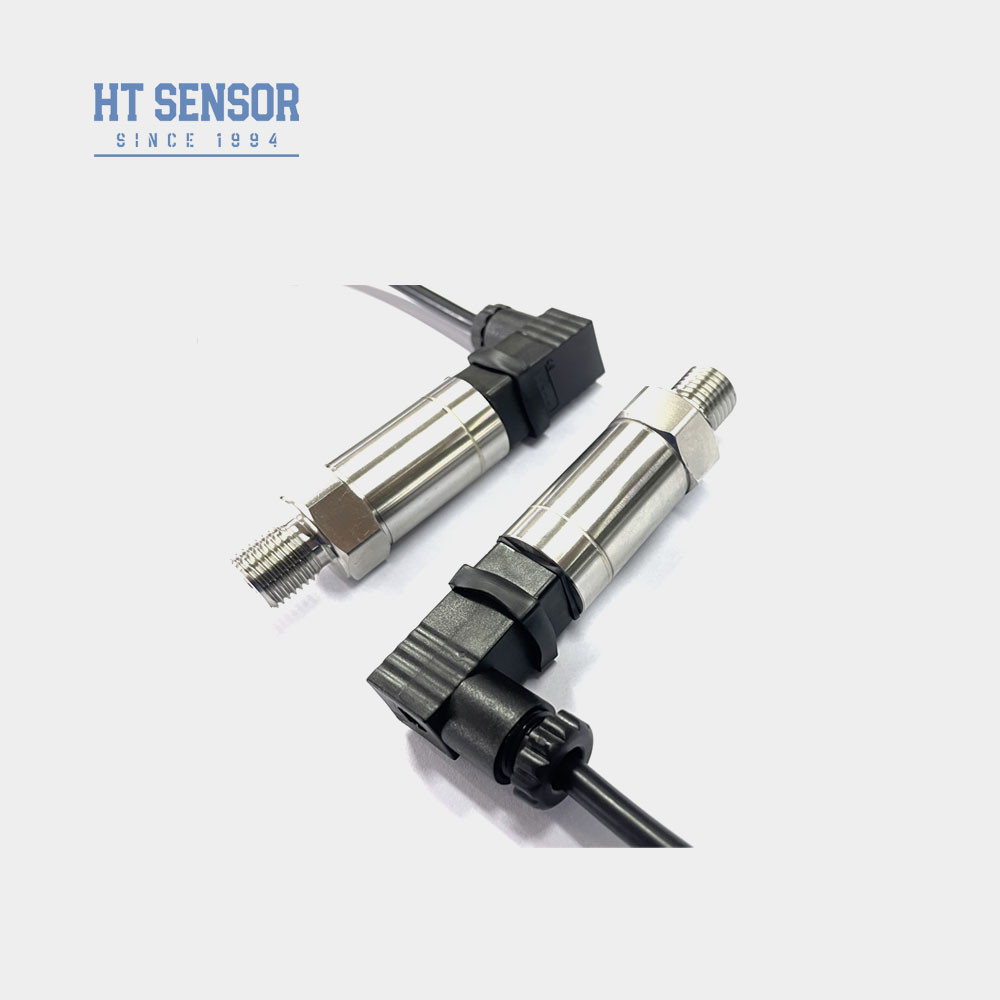

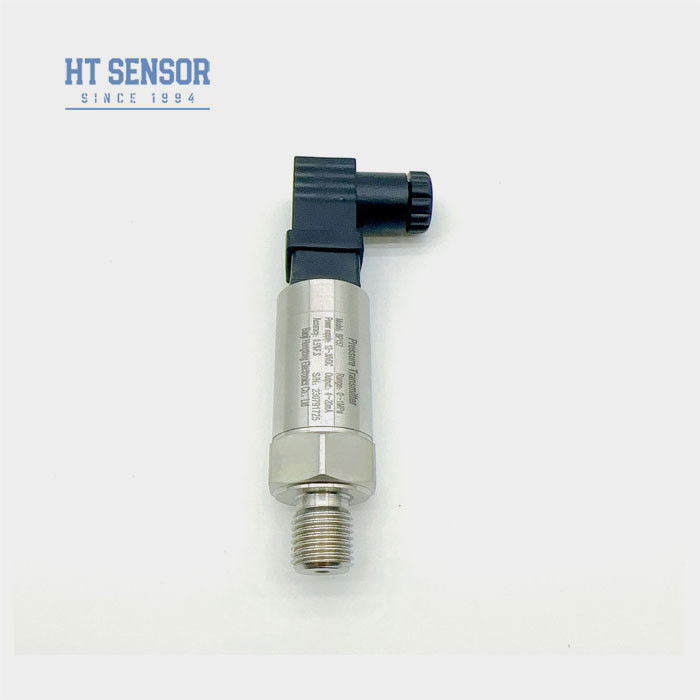

BP157 4-20mA مینی سیلیکون فشاری جدا کننده فیلم روغن هسته فشار فرستنده سنسور
BP157 TRANSMITTER فشار
معرفی سنسور فرستنده فشار:
حسگر فشار سیلیکون منتشر شده دارای یک فیلم نازک در داخل است که از مواد سیلیکون ساخته شده است. هنگامی که فشار اندازه گیری شده بر روی دیافراگم عمل می کند، دیافراگم کمی تغییر شکل می یابد،و یک سری از مقاومت های کوچک در دیافراگم وجود دارد، که به آن "پيزوريسستيف" ميگن وقتي که دیافراگم شکسته بشه و در نتيجه ارزش مقاومت "پيزوريسستيف" تغییر کنهفرستنده فشار سیلیکون منتشر شده معمولاً دارای یک مدار پل داخلی است. پل متشکل از چندین مقاومت است که یکی از آنها پیزورستیو است. هنگامی که پیزورستیو تغییر می کند، پل یک سیگنال الکتریکی خروجی تولید می کند،با اندازه گیری تغییر سیگنال الکتریکی خروجی پل، می توانید به طور غیرمستقیم اندازه فشار اندازه گیری شده را بدانید. سیگنال خروجی می تواند آنالوگ (مانند ولتاژ یا جریان) یا دیجیتال (مانند کد دیجیتال) باشد.
مشخصات محصول سنسور فرستنده فشار:
- طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
- ساختار فولاد ضد زنگ با درجه محافظت IP65
- صفر و مقیاس کامل تنظیم شده
- دقت بالا، تمام ساختار فولاد ضد زنگ
کاربرد سنسور فرستنده فشار:
- اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
- در صنایع دریایی و هواپیمایی کاربرد دارد
- استفاده شده در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
- استفاده شده در سیستم های کنترل هیدرولیک و پنوماتیک
پارامترهای عملکرد سنسور فرستنده فشار:
| محدوده اندازه گیری | 0kPa 10kPa... 5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.1kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت |
5VDC |
سفارش حرکت سنسور فرستنده فشار
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5محدوده دمای کار نامی حلقه O لاستیک فلورو -20 °C تا 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
