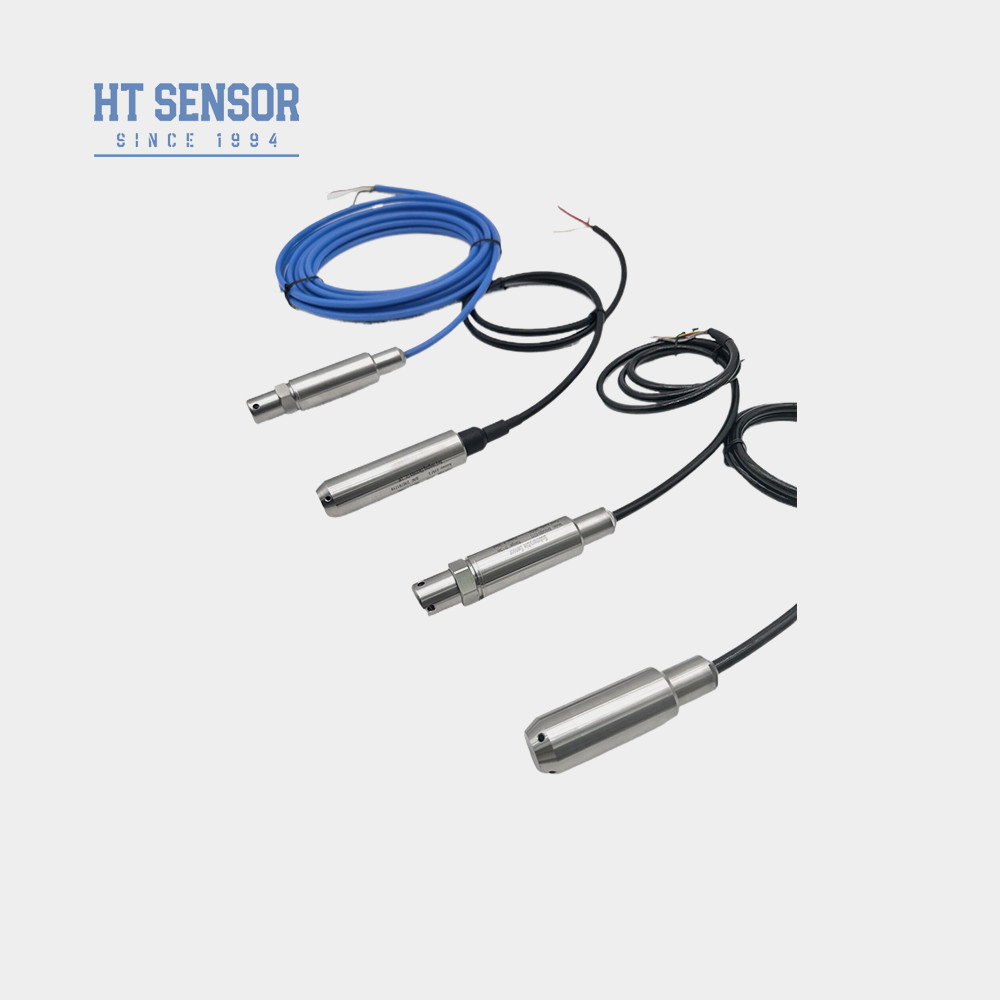

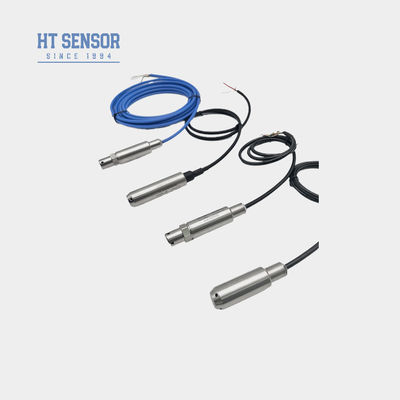

Bh93420-I فرستنده سطح آب 12-36vdc 4-20ma فرستنده سطح غوطه ور
Product Details
| شماره مدل: | BH93420-I | سیگنال خروجی: | 4-20mA یا 0.5-4.5VDC |
|---|---|---|---|
| محدوده: | 0-1mH2O~400mH2O | دقت: | 0.25٪ یا 0.5٪ |
| قدرت: | 12-32VDC | مواد کابل: | PU یا PE |
| متوسط: | آب یا روغن | مصالح ساختمانی: | 304 SS |
| رتبه حفاظتی: | IP 67 | ||
| برجسته کردن |
BH93420-I فرستنده سطح آب,فرستنده سطح آب 12vdc,فرستنده سطح غوطه ور 4-20ma,Water Level Transmitter 12vdc,4-20ma Submersible Level Transmitter |
||
Product Description

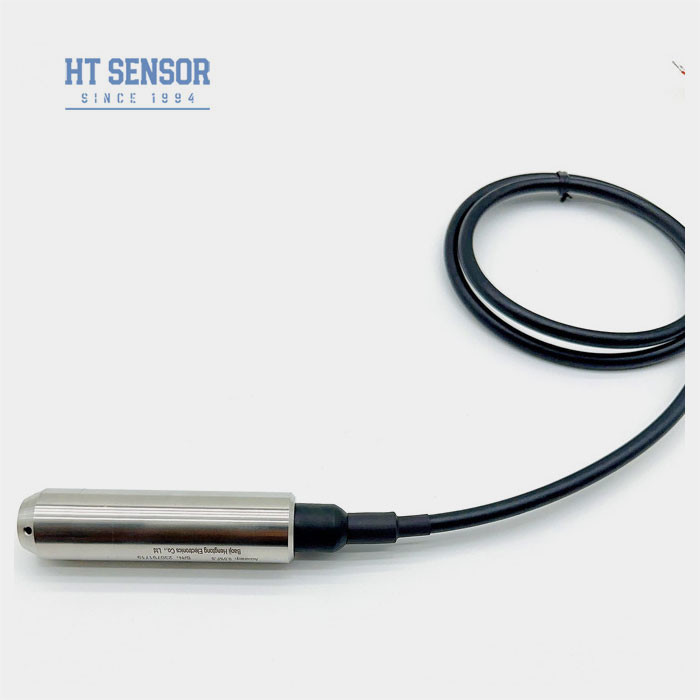

فرستنده سطح آب 12-36VDC با خروجی سیگنال 4-20mA
BH93420 Iفرستنده سطح آب
مقدمه:
BH93420-I فرستنده سطح آب غوطه ور که بر اساس ویژگی های سنسور سیلیکون پخش شده است. سنسور یک سنسور فشار بر اساس یک تراشه سیلیکون است.که دارای یک ساختار ترانزیستوری کوچک است که می تواند فشار خارجی را به یک خروجی الکتریکی تبدیل کند.
در فرستنده سطح ورودی سیلیکون منتشر شده، سنسور در محیط اندازه گیری نصب شده است.ساختار ترانزیستور درون سنسور دچار یک تغییر شکل کوچک خواهد شد، که باعث می شود ارزش مقاومت تغییر کند، که منجر به خروجی سیگنال الکتریکی می شود.
ویژگی های محصول:
- محفظه فولاد ضد زنگ کامل، مناسب برای محیط های مختلف آزمایش
- اندازه گیری سنجه نوع غوطه ور شدن، نصب آسان
- گزینه های مختلف سیگنال خروجی
- علامت گذاری ضد انفجار: ExiaIICT6
- حفاظت بالا: IP68
- کابل PE یا PU
درخواست ها:
- سازگار با 316LSS، مایعات غیر خوردنی
- نظارت بر سطح آب در کاربردهای مختلف مانند فاضلاب، آب صنعتی و شهری، مخازن آب، چاه ها، رودخانه ها، آب دریا، دریاچه ها و غیره
- اندازه گیری سطح سوخت در دیزل و مخازن سوخت
پارامترهای عملکرد:
| محدوده اندازه گیری | 0 ¥10m... 400mH2O |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 2X محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.2%F.S/سال (حداکثر.) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C (0-1m. 0-2m ); 0-70°C |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -30 تا 100 درجه سانتیگراد |
| مواد مسکن | 304 فولاد ضد زنگ |
| مواد دیافراگم | فولاد ضد زنگ 316L |
| مقاومت عایق | ¥100MΩ@100VDC |
| درجه بندی ضد انفجار | ExiaIICT6 |
| درجه بندی حفاظت | IP67، IP68 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.3 کیلوگرم (بدون کابل) |
| مواد کابل | پلی اتیلن، پلی اورتان |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم | |
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.630 ولت / باتری | 4 سیم |
نکات سفارش:
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با اجزای محصول در تماس با آن در طول انتخاب سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا جزئیات را به شرکت ما ارائه دهید و آن را در سفارش نشان دهید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
راهنماي سفارش:
| BH93420 | کد | طرح ساخت و ساز | ||||||
| من | فرستنده فشار | |||||||
| محدوده اندازه گیری | 0 ¥10m... 400mH2O | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3باتری 6 ولت | |||||||
| D4 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
| کد | مواد مسکن | |||||||
| 01 | 304 فولاد ضد زنگ | |||||||
| 02 | فولاد ضد زنگ 316L | |||||||
| کد | مواد کابل | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
