1/8NPT سیلیکون فشار فرستنده سنسور فشار سطح آب برای آزمایش فشار لوله
Product Details
| شماره مدل: | BP157 | دقت: | ± 0.5٪ |
|---|---|---|---|
| نوع اتصال: | G1/4،1/4NPT، 1/8NPT | سیگنال خروجی: | 4-20mA0.5-4.5VDC |
| منبع برق: | 24VDC,5VDC | نوع فشار: | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| دمای فرآیند: | -20℃~80℃ | نام محصول: | سنسور ترانسمیتر فشار |
| درجه حفاظت: | IP65 | وزن: | 0.2 کیلوگرم |
| برجسته کردن |
1/8NPT سیلیکون فرستنده فشار,فرستنده فشار سیلیکون برای خط لوله,سنسور فشار سطح آب برای لوله,Silicon Pressure Transmitter For Pipeline,Water Level Pressure Sensor For Pipeline |
||
Product Description

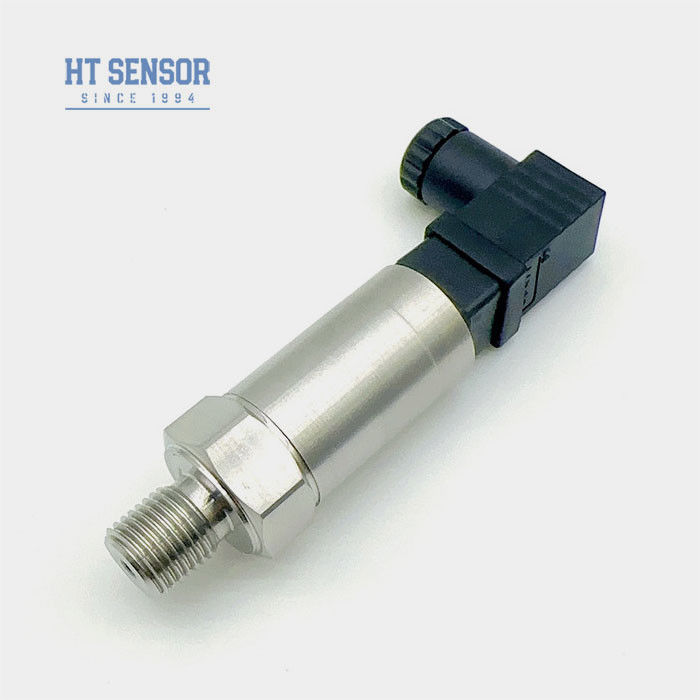

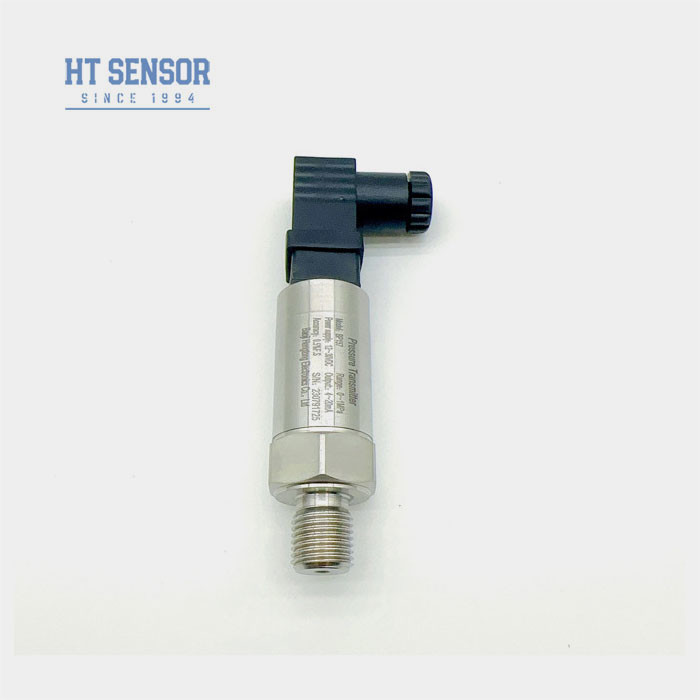

سنسور فشار سیلیکون سنسور سطح آب برای آزمایش فشار لوله
فرستنده فشار BP157
معرفی سنسور فرستنده فشار:
فرستنده فشار سری BP15 از هسته پر شده از روغن غشای جداکننده سیلیکون مقاومت کننده به فشار سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده،و محصولات نهایی برای اطمینان از عملکرد پایدار و قابل اعتماد.
مشخصات محصول:
- طراحی جمع و جور و محکم
- مزاحمت ضد الکترومغناطیسی
- کاملاً جوش داده شده و بسته شده
- حفاظت IP65
- سیگنال های خروجی چندگانه
کاربردها:
- سازگاری با فولاد ضد زنگ 316L، گازهای غیر خوردنی و مایعات
- صنایع پتروشیمی و صنایع دیگر
- کمپرسور هوا، تجهیزات خلاء
- سیستم های کنترل هیدرولیک و پنوماتیک
پارامترهای عملکرد:
| محدوده اندازه گیری | 0kPa 10kPa... 10MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| فشار بیش از حد | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمول) ، ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| خطای دمای - صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| خطای دمای -Span | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| دمای جبران | 0-50 °C ((<35KPa) ، 0-70 °C ((استانداردی)) -10 ~ 70 ((تخصیص پذیر) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| مواد مسکن | 304 SS |
| مواد دیافراگم | 316L SS |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مواد مهر و موم | لاستیک فلورو یا مهر کامل جوش |
| وزن | ~0.20kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت | 5VDC |
راهنماي سفارش:
| BP15X | فرستنده فشار | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم 1.0 متر | ||||||
| 7 | کانکتور مینی DIN | 8 | کانکتور Hirschmann | ||||||
| محدوده اندازه گیری | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | ||||||
| S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
