انواع ورودی چندگانه سوئیچ فشار الکترونیکی دمای فشار سنج الکترونیکی
Product Details
| شماره مدل: | BPK-IIIN | درخواست: | صنعت |
|---|---|---|---|
| ساختار: | گیج نمایشگر | نوع اتصال: | نه |
| عملکرد: | نوع نشانه ی محلی، کنترل شده با سیگنال الکتریکی | ساختار نصب: | نه |
| ویژگی های محیط اندازه گیری: | نه | نشان دادن فشار مرجع: | گیج نمایشگر |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | مشخصات: | سنسور فشار سیلیکون |
| علامت تجاری: | HTsensor | منشاء: | بائوجی، چین |
| کد HS: | 9026209090 | قابلیت ارائه: | 2000 عدد در ماه |
| خدمات پس از فروش: | برخط | تضمین: | 2 سال |
| محدوده اندازه گیری: | اندازه گیری فشار متوسط | نوع: | نمایشگر دیجیتال |
| دقت: | 1 | نمايش: | دیجیتال |
| نمونه ها: | <i>US$ 60/Piece 1 Piece(Min.Order) |</i> <b>60 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) |</b> <i>Requ | سفارشی سازی: | <i>Available |</i> <b>موجود |</b> <i>Customized Request</i> <b>درخواست سفارشی</b> |
| مدل: | 1 | ||
| برجسته کردن |
سوئیچ فشار الکترونیکی ورودی چند نوع,RoHهای سوئیچ فشار الکترونیک,دمای فشار سنج الکترونیک,Electronic Pressure Switch RoHs,Electronic Pressure Gauge Temperature |
||
Product Description
اندازه گيري فشار ورودي چند نوع اندازه گيري درجه حرارت
توضیحات محصول
مواد پلاستیکی سیاه نشان می دهد ابزار با کنترل

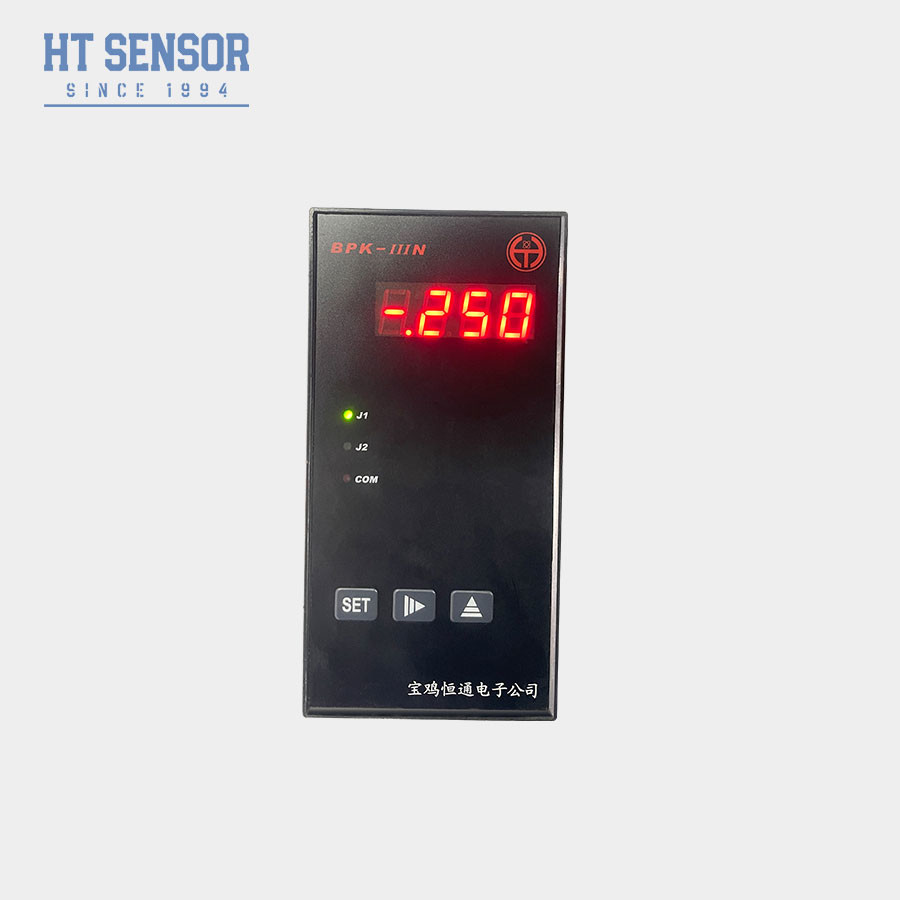

فشار سنج BPK-IIIN
مقدمه:
1. RTD های مختلف، ترموپول یا سیگنال ورودی استاندارد (به جدول مراجعه کنید) را می توان انتخاب کرد. دامنه نمایش را می توان برای سیگنال غیر خطی کالیبراسیون کرد و می توان آن را برای سیگنال خطی تنظیم کرد.
2. خروجی انتقال جدا شده 12 بیت است. دامنه آن را می توان تنظیم کرد.
3دو خروجی رله، می تواند به بالا / پایین تنظیم شود، انواع عمل هشدار بالا/بالا-بالا یا پایین/کم-کم
مشخصات
1ولتاژ تغذیه: 220VAC /24VDC(±10%)
2دمای محیط: 0 تا 50 درجه سانتیگراد؛ رطوبت نسبی: ≤ 85%
3سیگنال ورودی ، دامنه نمایش و پارامترهای مربوطه:
جدول 1
| کد سیگنال ورودی | سیگنال ورودی | دامنه نمایش | قطعنامه | دقت | مقاومت ورودی |
| 00 | T TC | 0 تا 400 °C | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 01 | R TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 02 | J TC | 0 تا 1200 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 03 | WRe3-WRe25 TC | 0 تا 2300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 04 | B TC | ۳۵۰ تا ۱۸۰۰ درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 05 | S TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 06 | K TC | 0~1300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 07 | E TC | 0 تا 900 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 08 | Pt100 RTD | -200 تا 600 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 09 | Cu50 RTD | -50 تا 150 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 10 | فشار از راه دور 0~375Ω | محدوده پایین و بالا می تواند از -1999 تا 9999 تنظیم شود. | دامنه نمایش از -1999 تا 9999 مستمر است با استفاده از نمونه 16 بیتی A/D | 0.2 درصد | (0.2mA) |
| 11 | تقسیم کننده جریان 0 ~ 75mV | 0.۱% | صد هزار | ||
| 12 | 0 ~ 30mV | 0.۱% | صد هزار | ||
| 13 | سیگنال استاندارد 0 تا 5 ولت | 0.۱% | صد هزار | ||
| 14 | سیگنال استاندارد ۱ تا ۵ ولت | 0.۱% | صد هزار | ||
| 15 | سیگنال استاندارد 0 ~ 10V | 0.۱% | صد هزار | ||
| 16 | سیگنال استاندارد 0 ~ 10 mA | 0.۱% | 20Ω | ||
| 17 | سیگنال استاندارد 0 ~ 20 mA | 0.۱% | 20Ω | ||
| 18 | سیگنال استاندارد 4 ~ 20 mA | 0.۱% | 20Ω |
جدول 2
| انتقال سیگنال خروجی | خروجی فعلی | محدوده ارسال | ولتاژ جدا شده | مکس قطعنامه |
دقت | ظرفیت حمل | ولتاژ مدار باز |
| 00 | 4 تا 20 mA | انتقال داده ها در محدوده با سیگنال فعلی استاندارد | 1500 ولت | ۱۲ بیت | 0.3٪ | ≤500Ω | 15 ولت |
| 01 | 0 ~ 20mA |
این محصول در تنها 4 ~ 20 mA یا 0 به دو 20mA سیگنال جریان خروجی ساخته شده است. اگر کاربر نیاز به ولتاژ خروجی سیگنال خروجی،می تواند از تولید کننده سفارشی یا خود متصل شده با 250 یا 500 آم مقاومت برای 1 ~ 5V یا 0 ~ 5V، ولتاژ 0 ~ 10V و مقاومت (توجه مقاومت به طور مستقیم بر دقت ولتاژ خروجی انتقال تاثیر می گذارد).
5.Rظرفیت تماس خروجی: ((ببین جدول 3)
جدول سوم
| 250V/120V | 120 ولت/48 ولت | <48 ولت | عمر رله | ||||
| AC | دی سی | AC | دی سی | AC | دی سی | >100000 بار |
|
| حداکثر جریان (حمل مقاومت) | 3A | 2A | 4A | 3A | 5A | 4A | |
| حداکثر جریان (حمل محرک) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6. وبرق خارجی DC24V/30mA. مي تونه برق رو به فرستنده بده
7. باعملکرد تعویض دمای خودکاربرایسنسور ترموکوپل.
8. باعملکرد حفاظت از قطع اتصال
| مدل | ابعاد طرح | ابعاد خروجی پنل ((ملی متر) | یادداشت |
| BPK-IIIS1 | 160×80×80 ((افقی)) | 152+08×76+07 | |
| BPK-IIIS2 | 96×48×112 ((افقی) | 92+07×44+05 | |
| BPK-IIIN1 | 80×160×80 ((عمودی) | 76+07×152+08 | |
| BPK-IIIN2 | 48×96×112 ((عمودی) | 44+05×92+07 | |
| BPK-IIIF1 | 96×96×112 ((مربع)) | 92+07×92+07 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+05×44+05 | با لامپ J2alarm بدون رله J2 |
| BPK-IIIF3 | 72×72×112 | 67+07×67+07 |
