حسگر HT 4-20ma حسگر فشار دیافراگم فلش حسگر فشار پر شده از روغن حسگر فشار 12-32VDC
جزئیات محصول
| شماره مدل: | BP93420-IIIQT2 | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
|---|---|---|---|
| منبع برق: | 9-36VDC | خارج: | 4 تا 20mA |
| مشخصات: | سنسور فشار پر از روغن | علامت تجاری: | HTsensor |
| منشاء: | بائوجی، چین | محیط اندازه گیری: | مایع |
| درجه دقت: | 0.5٪ | دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa |
| رتبه Ip: | IP65 | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
حسگر فشار دیافراگم 4-20ma,حسگر HT حسگر فشار دیافراگم,حسگر فشار پر از روغن 9VDC |
||
توضیحات محصول

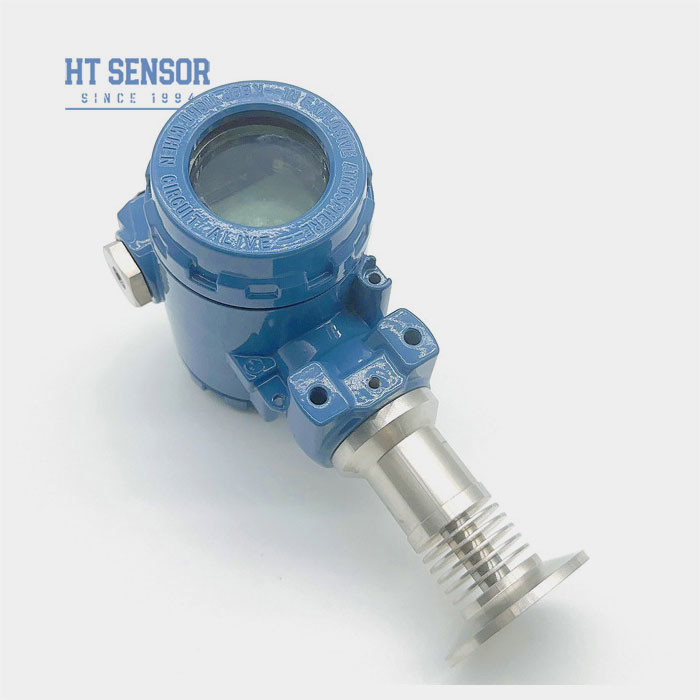

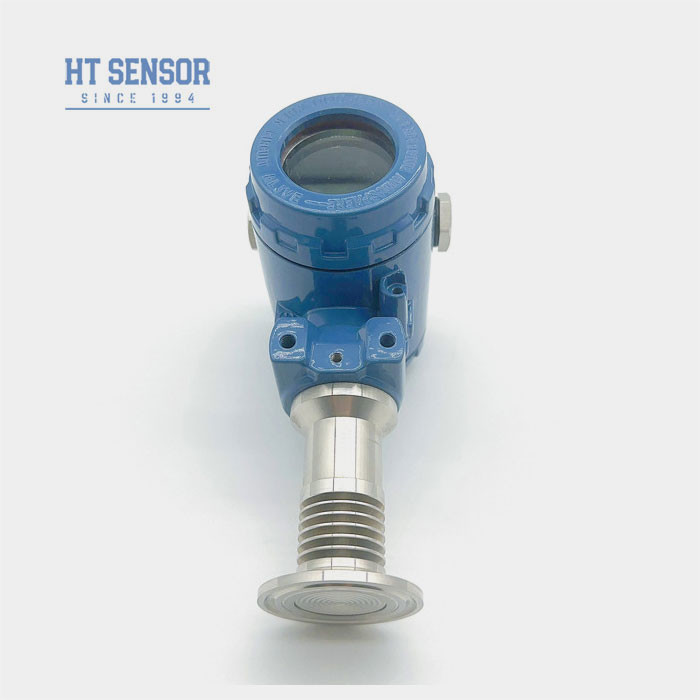

BP93420-IIIQT2 HT SENSOR 4-20mA فلش دیافراگم سنسور فشار فرستنده
انتقال دهنده فشار BP93420-IIIQT2
معرفی سنسور فشار دیافراگم:
BP93420-IIIQT2 فلش دیافراگم سنسور فشار گیرنده استفاده می کند دیافراگم اندازه گیری آزاد حفره با دقت بالا، با ویژگی های مختلف مدار تقویت کننده، مانند مقاومت لباس,مقاومت در برابر دمای بالا و غیره، که این نوع را برای محیط های مختلف کار مناسب می کند، همراه با ویژگی های ساختاری بدون حفره،به ویژه برای اندازه گیری واسکوسیت و خمیر مناسب، سیمان و دیگر مایعات دانه دار در مواقع اندازه گیری فشار صنعتی.
| پارامترهای عملکردازحسگر فشار دیافراگم | |
| محدوده اندازه گیریحسگر فشار دیافراگم | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| فشار نوع فرستنده حسگر فشار دیافراگم فلش | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤0.1%FS |
| هیسترز | ≤0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.3kg |
ویژگی های محصولحسگر فشار دیافراگم:
- 1. محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار
- 2. گزینه های سیگنال خروجی متنوع
- 3صفر و مقیاس کامل قابل تنظیم
- 4. دقت بالا، اتصال های فرعی متعدد
برنامه های کاربردیحسگر فشار دیافراگم:
- 1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- 2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
- 3استفاده می شود در صنایع کاغذ و شیمیایی، و همچنین برای سطح فاضلاب و نوشیدنی می تواند فشار اندازه گیری مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
| سیگنال خروجی ofحسگر فشار دیافراگم | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارشfحسگر فشار دیافراگم |
- 1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
- 2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
- 3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
- 4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
- 5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM انتخاب شود.
- 6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
- 7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.

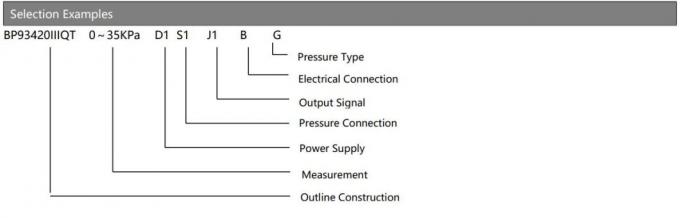

| راهنمای سفارشحسگر فشار دیافراگم | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||

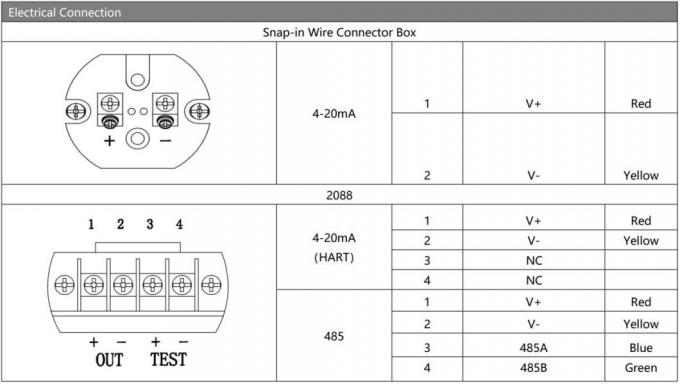

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات عمومیسنسور فشار دیافراگم:
سوال1: شما شرکت توليدي هستيد؟
A1: ما تولید کننده با بیش از 29 سال تجربه هستیم.
Q2:تولید سفارشی
A2: ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:ضمانت کیفیت
A3: محصولات ما دارای گارانتی 12 تا 18 ماه محدود از تاریخ ارسال به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان جایگزین یا تعمیر می کند.اين گارانتي بر هيچ واحدي که اصلاح شده اعمال نمي شودسوءاستفاده شده، نادیده گرفته شده.
Q4:حمل و بسته بندی
A4: محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS،FedEx،DHL و INT برای حمل و نقل از پیش پرداخت شده ارسال می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادرات استاندارد،از جمله گواهینامه بازرسی.
Q5: با ما تماس بگیرید
A5: ما یک تیم فروش فعال و باتجربه برای خدمت به شما در مورد سوال فنی و مسئله کسب و کار داریم. فقط برای ما پیام بگذارید یا سرویس آنلاین را کلیک کنید.
