فرستنده فشار OEM با سنسور فشار مقاومت با دمای بالا
Product Details
| شماره مدل: | BP93420-IQT | رتبه حفاظتی: | IP65 |
|---|---|---|---|
| مصالح ساختمانی: | SS304 | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| مشخصات: | سنسور فشار سیلیکون | علامت تجاری: | HTsensor |
| منشاء: | بائوجی، چین | کد HS: | 9026201090 |
| نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده | محیط اندازه گیری: | مایع |
| درجه دقت: | 0.5٪ | دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa |
| سفارشی سازی: | در دسترس OEM و ODM | مدل: | BP93420-IQT |
| برجسته کردن |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
توضیحات محصول

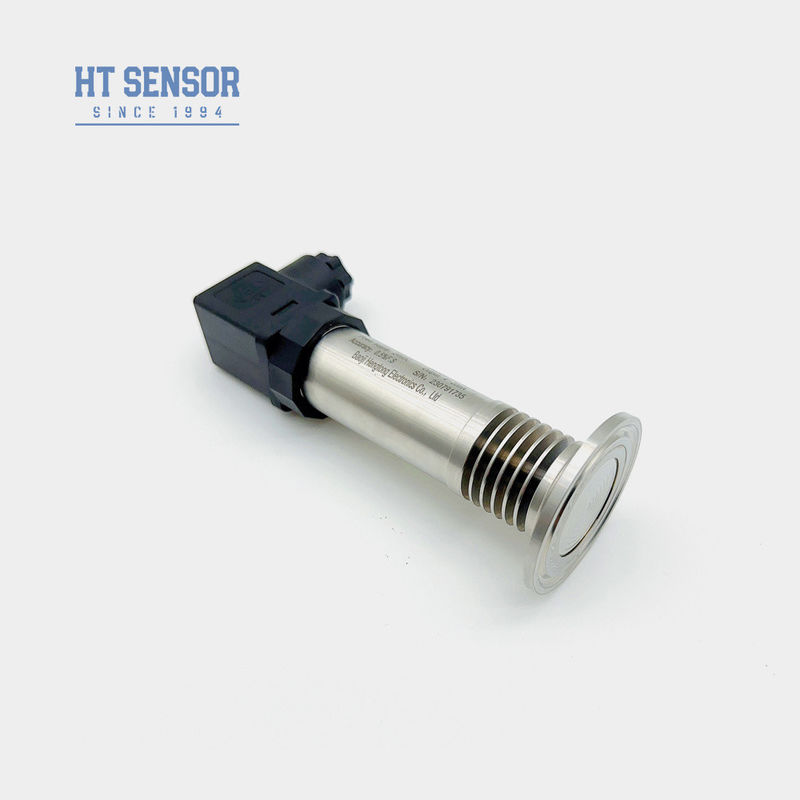

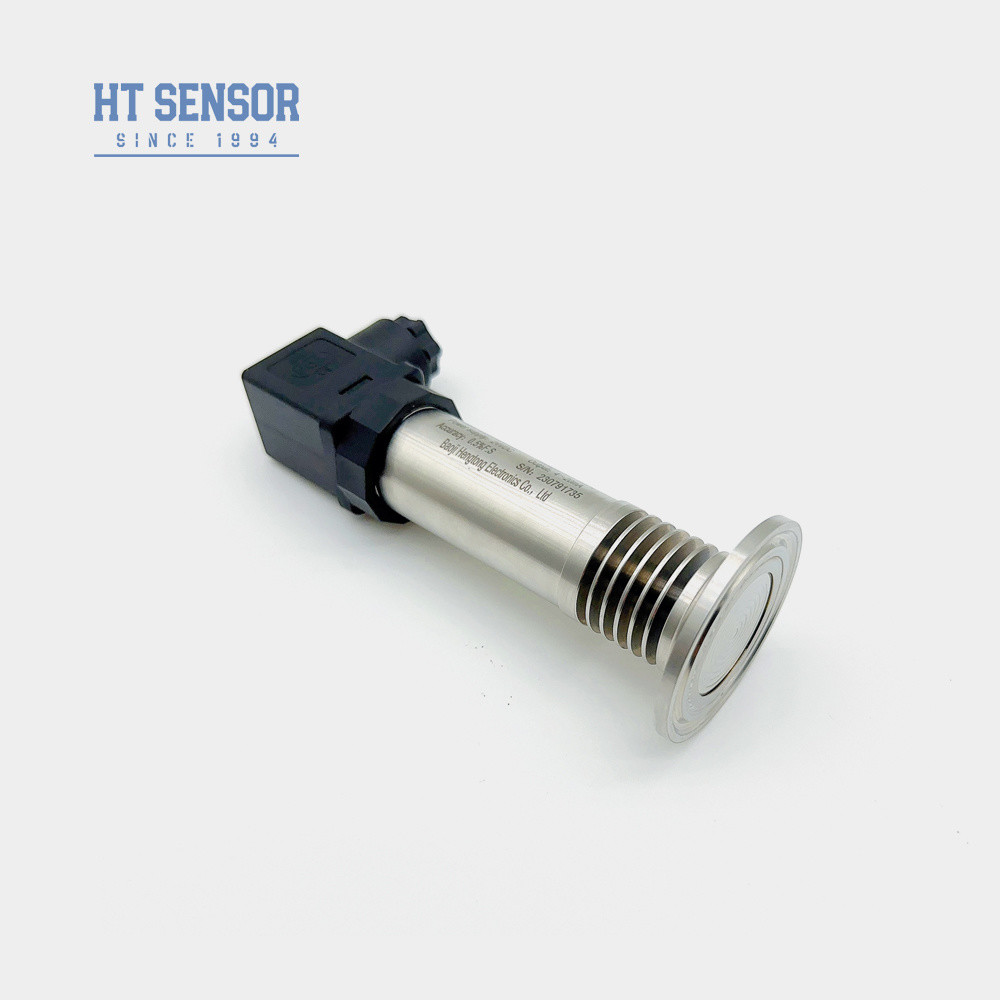

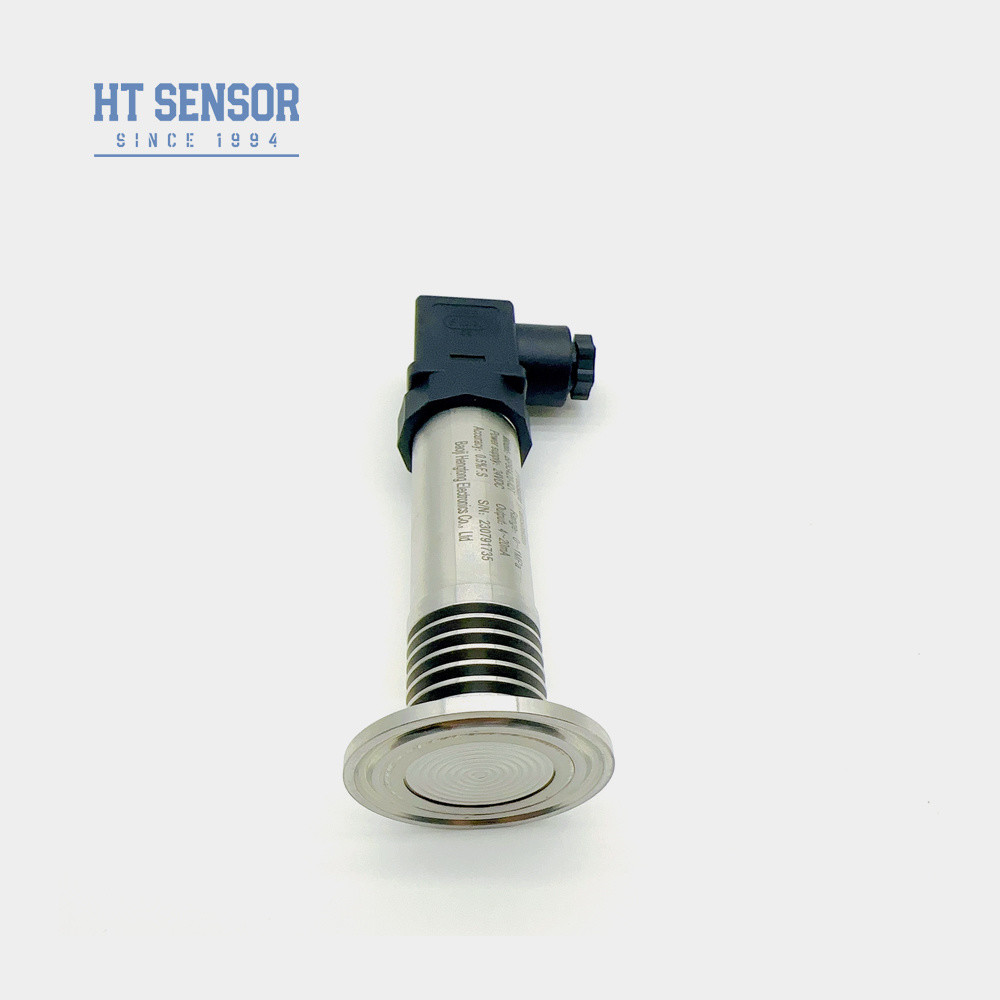

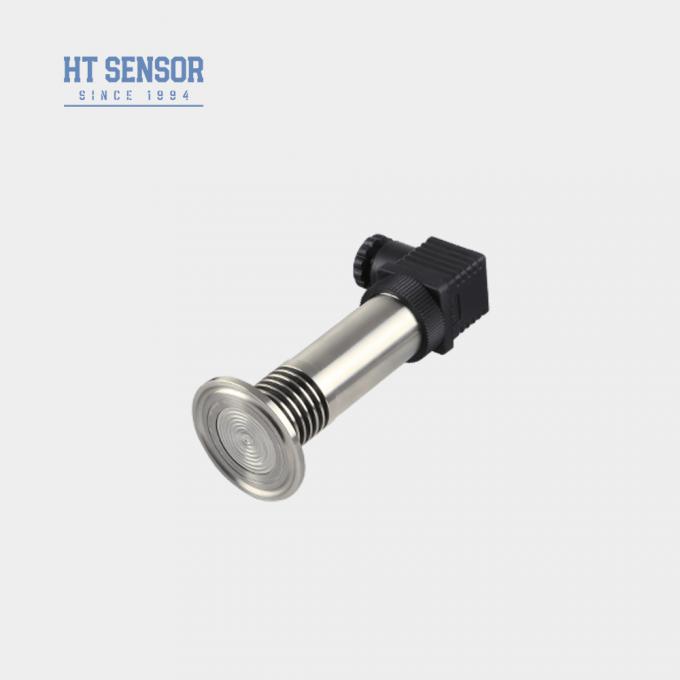

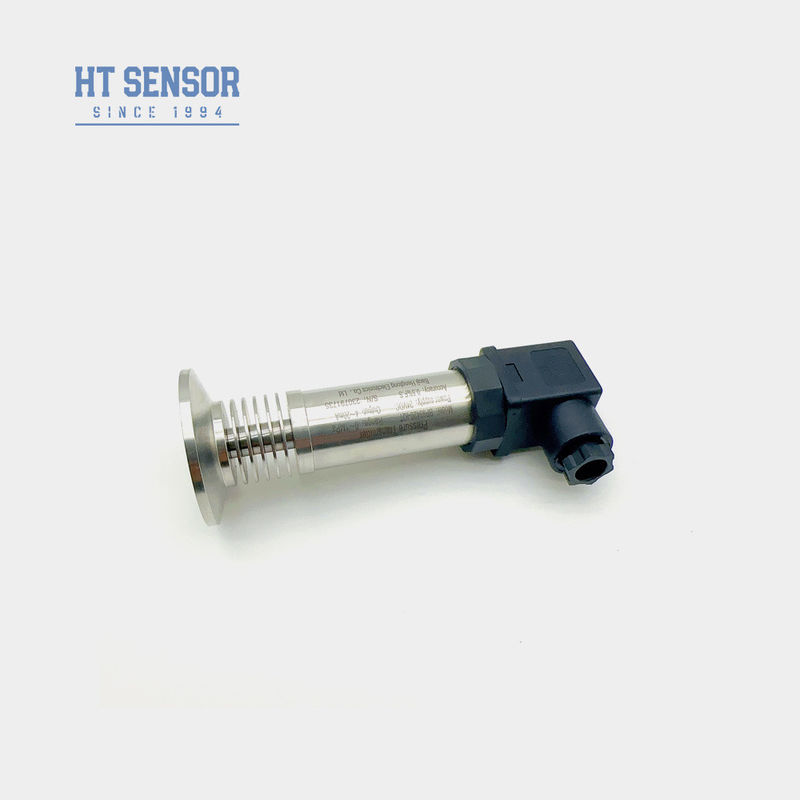

BP93420-IQT ترانسمیتر فشار
مقدمه:
ترانسمیتر فشار BP93420-IQT از هسته ایزولاسیون روغن مقاومتی فشار سیلیکونی سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. این دستگاه دارای دیافراگم همسطح فلزی کامل و جوش مستقیم با اتصال فرآیند است که اتصالات دقیقی را بین اتصال فرآیند و دیافراگم اندازه گیری تضمین می کند. کل محصول تحت آزمایش های دقیقی قرار گرفته است که عملکرد پایدار و قابل اعتمادی را تضمین می کند و به طور موثر از مشکل انسداد سوراخ فشار ناشی از محیط های کریستالی جلوگیری می کند.
ویژگی های محصول:
1. محدوده اندازه گیری وسیع، گزینه های مختلف رابط فشار
2. گزینه های سیگنال خروجی متنوع
3. صفر و مقیاس کامل قابل تنظیم
4. دقت بالا، اتصالات فرآیند استریل متعدد
کاربردها:
1. مناسب برای اندازه گیری گازها و مایعات غیر خورنده با 316L
2. صنایع پزشکی، بی دارویی و بهداشت مواد غذایی برای فرآوری استریل
3. در صنایع کاغذ و شیمیایی و همچنین برای اندازه گیری سطح فاضلاب و فشار قوطی های نوشیدنی استفاده می شود. مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
| پارامترهای عملکرد | |
| محدوده اندازه گیری | -100kPa…0kPa ~ 35kPa…3.5MPa |
| نوع فشار | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرارپذیری | ≤0.1٪FS |
| هیسترزیس | ≤0.1٪FS |
| پایداری بلند مدت | ±0.1٪F.S/سال (معمولی) ±0.2٪F.S/سال (حداکثر) |
| دریفت دمای نقطه صفر | ±0.02٪F.S/درجه سانتیگراد (≤100KPa) ±0.01٪F.S/درجه سانتیگراد (>100KPa) |
| دریفت دمای مقیاس کامل | ±0.02٪F.S/درجه سانتیگراد (≤100KPa) ±0.01٪F.S/درجه سانتیگراد (>100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| جبران دما | 0-70 درجه سانتیگراد (≤10mpa، قابل تنظیم) |
| دمای عملیاتی | -20 درجه سانتیگراد ~ 80 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 120 درجه سانتیگراد |
| لرزش | 10g، 55Hz ~ 2kHz |
| جنس محفظه | 304، 316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه حفاظت | IP65 |
| آب بندی O-Ring | لاستیک فلوئورو |
| وزن | ~0.3 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6~30V / باتری | 4 سیم |
| نکات سفارش |
- سازگاری مواد
- قبل از انتخاب، تأیید کنید که محیط اندازه گیری شده از نظر شیمیایی با مواد مرطوب شده محصول سازگار است.
- یادداشت های مدل های ضد انفجار
- پیکربندی های ضد انفجار استاندارد به طور پیش فرض شامل سرهای نمایشگر دیجیتال نمی شود.
- الزامات قدرت سر نمایشگر
- برای فرستنده های مجهز به نمایشگرهای LCD/LED، حداقل منبع تغذیه 20VDC را برای اطمینان از عملکرد صحیح حفظ کنید.
- بهترین روش های نصب
- برای تضمین قابلیت اطمینان عملیاتی:
- صاعقه گیرها را در محل اندازه گیری نصب کنید
- زمین ایمن را برای فرستنده و منبع تغذیه اجرا کنید
- مشخصات کابل
- پیکربندی پیش فرض: بدون کابل پلی اتیلن.
- مواد جایگزین موجود (PTFE/PVC) - باید در هنگام سفارش مشخص شود.
- الزامات شرایط خاص
- اگر کاربرد شامل موارد زیر است، به تیم فنی ما اطلاع دهید و به وضوح در سفارش خود نشان دهید:
- محیط های با لرزش بالا
- شوک های فشار گذرا
- تداخل قابل توجه EMI/RFI
- برای عملکرد بهینه، لطفاً جزئیات کامل برنامه را با مشخصات سفارش خود ارائه دهید.

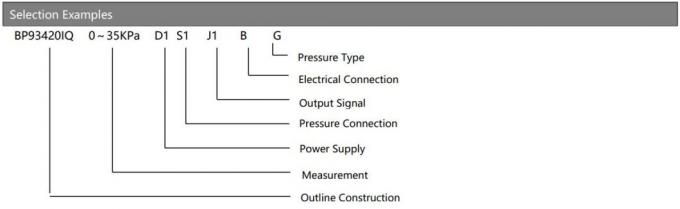

| راهنمای سفارش | ||||||||
| BP93420XX | ترانسمیتر فشار | |||||||
| کد | ساخت و ساز کلی | |||||||

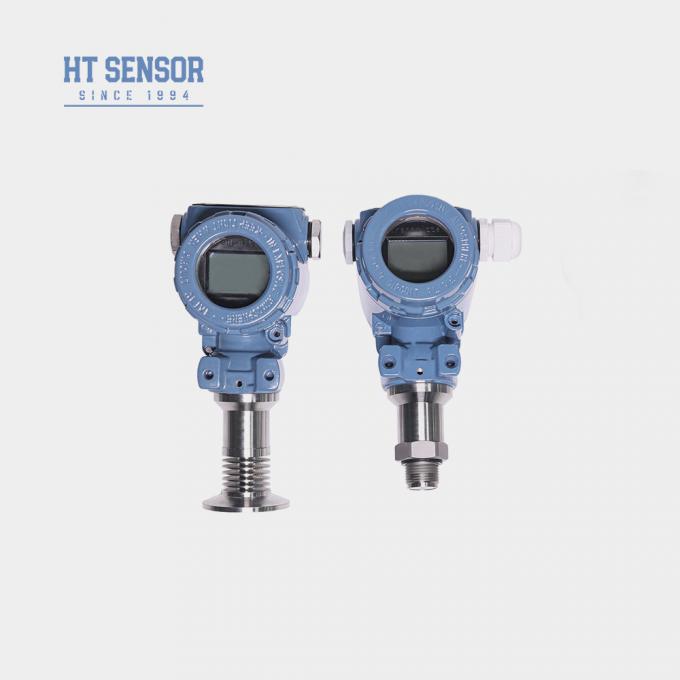

| IB | ترانسمیتر فشار عمومی | IX | ترانسمیتر فشار نمایشگر | |||||
| IE | ترانسمیتر فشار هوانوردی مقاوم در برابر ضربه | IIC/III | ترانسمیتر فشار عمومی/نمایشگر صنعتی | |||||
| IF | ترانسمیتر فشار ضد رطوبت | IIE/IIIE | ترانسمیتر فشار عمومی/نمایشگر | |||||
| IN | ترانسمیتر فشار اختصاصی تهویه مطبوع | |||||||
| IC | ترانسمیتر فشار با دمای بالا | |||||||

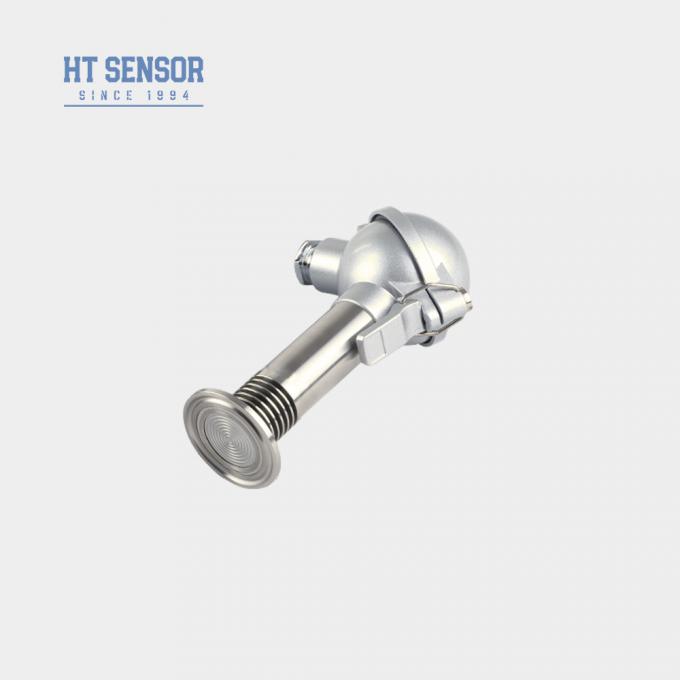

| IQ1/IQ2 | دیافراگم بزرگ / ترانسمیتر فشار با دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

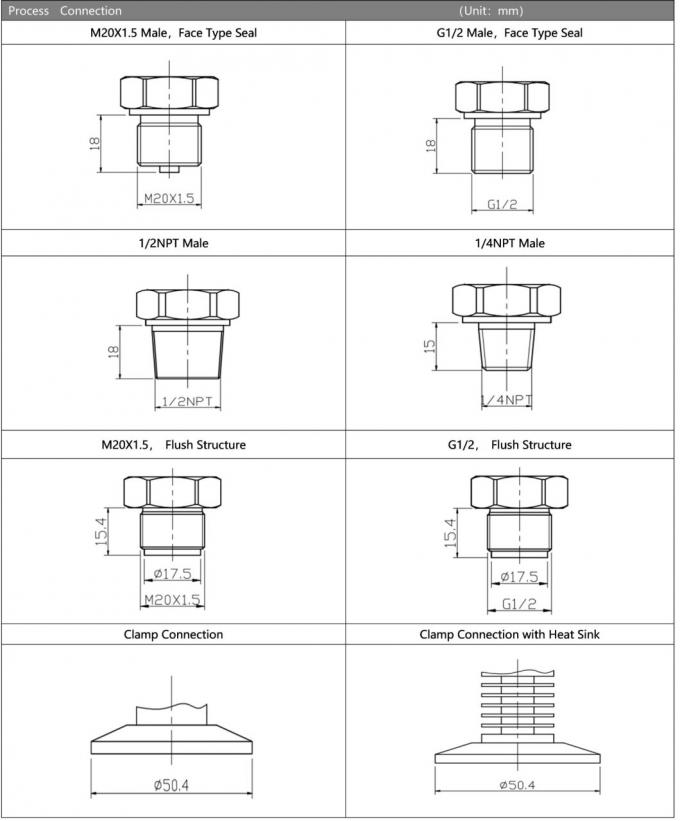

| کد | اتصال فشار | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | دیگر | |||||||

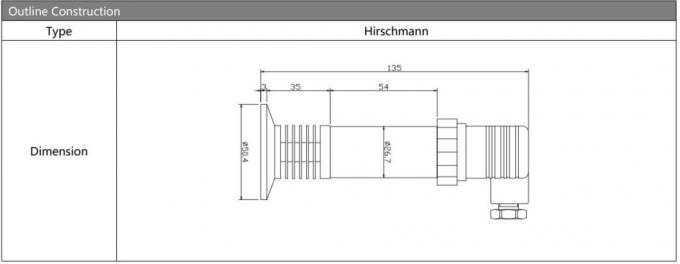

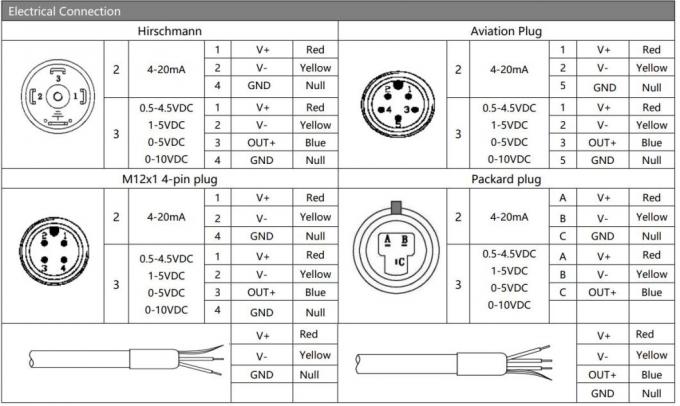

| کد | اتصال الکتریکی | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | محفظه صنعتی 2088 | |||||||
| B5 | محفظه صنعتی 2088 با نمایشگر | |||||||
| B6 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | فشار گیج | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر و موم شده | |||||||
سوالات متداول:
1. س: ویژگی های فرستنده های سنسور فشار شما چیست؟
پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
پاسخ: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3. س: ظرفیت تولید شما چقدر است؟
پاسخ: تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود قبل از آن با تیم فروش ما تماس بگیرید تا از تولید و برنامه ریزی تحویل روان اطمینان حاصل کنید.
4. س: دوره تحویل معمول چقدر است؟
پاسخ: 5 تا 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه است؟ تخفیف؟
پاسخ: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و پس از فروش ما در 24 ساعت به سوالات شما پاسخ می دهد، دستورالعمل از راه دور توسط شبکه PC همیشه در دسترس است.
