316L سنسور فشار سیلیکون پخش شده کلیمپ فشار فرستنده دیافراگم
Product Details
| شماره مدل: | BP93420-IQ | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | مصالح ساختمانی: | 316 لیتر |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| مشخصات: | سنسور فشار سیلیکون | علامت تجاری: | HTsensor |
| منشاء: | بائوجی، چین | کد HS: | 9026209090 |
| قابلیت ارائه: | 2000 عدد در ماه | محیط اندازه گیری: | گاز یا مایع |
| درجه دقت: | 0.5٪ | دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa |
| رتبه Ip: | IP65 | نمونه ها: | <i>US$ 48/Piece 1 Piece(Min.Order) |</i> <b>48 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) |</b> <i>Requ |
| برجسته کردن |
حسگر فشار سیلیکون 316L,کلیمپ سنسور فشار سیلیکون منتشر شده,316L Clamp Diaphragm Pressure Transmitter (برگر فشار دیافراگم),Diffused Silicon Pressure Sensor Clamp,316L Clamp Diaphragm Pressure Transmitter |
||
Product Description
HT سیلیکون پخش شده مقاومت فشار کلیمپ دیافراگم فشار فرستنده

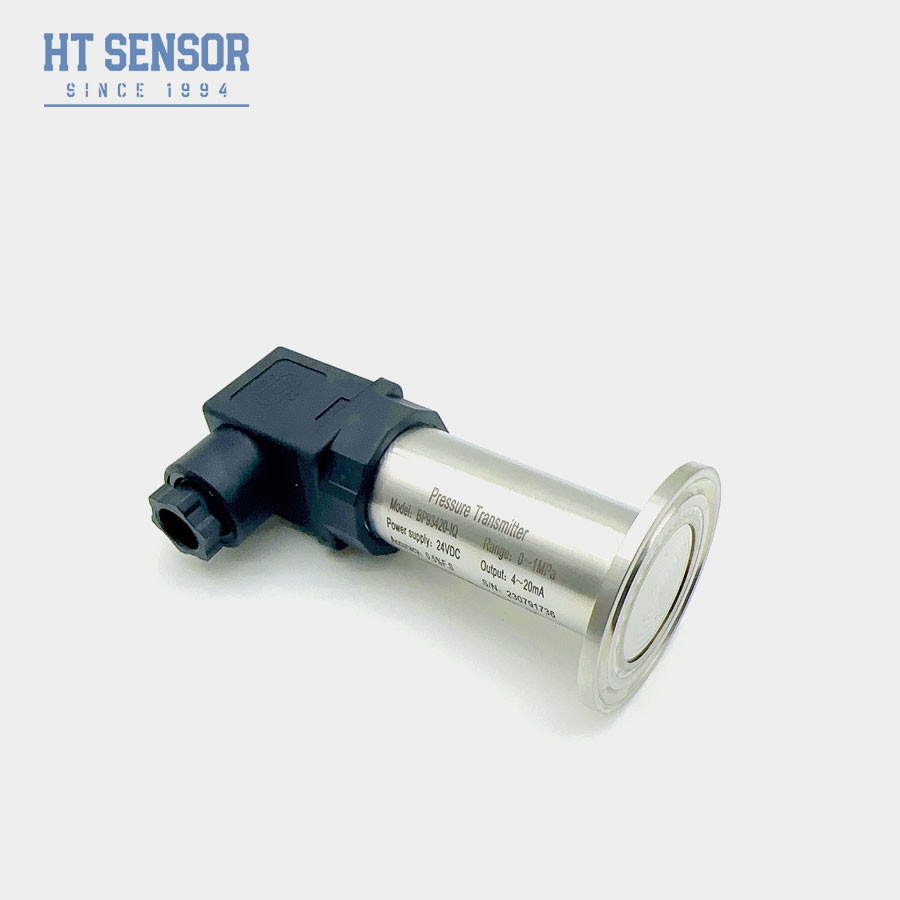

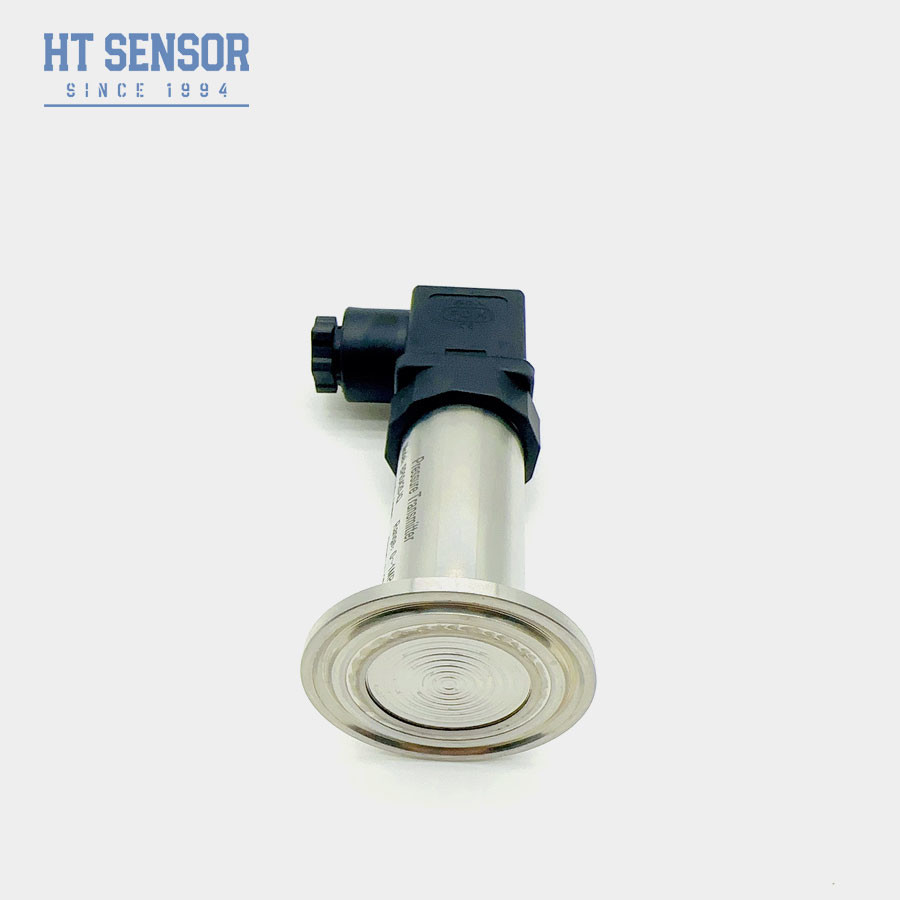

فرستنده فشار BP93420-IQ
مقدمه:
فرستنده فشار BP93420-IQ از هسته ای پر از روغن جداکننده مقاومت به فشار سیلیکون HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.دیافراگم و جوش مستقیم با اتصال فرآیند، اطمینان از اتصال دقیق بین اتصال فرآیند و دیافراگم اندازه گیری.کل محصول تحت آزمایش دقیق قرار گرفته است که عملکرد پایدار و قابل اعتماد را تضمین می کند و به طور موثر از مشکل انسداد سوراخ فشار ناشی از رسانه های کریستالیزه جلوگیری می کند.
مشخصات محصول:
1. فرستنده فشار دیافراگم سیلیکون
2اندازه گیری با دقت بالا
3محدوده های اندازه گیری چندگانه
4انواع سیگنال های خروجی چندگانه
5کلاس حفاظت بالا
6طیف گسترده ای از دمای عملیاتی
7ظرفیت اضافه بار بالا
8زمان پاسخ سریع
9روش های نصب چندگانه
10گواهینامه های متعدد
کاربردها:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
3استفاده می شود در صنایع کاغذ و شیمیایی، و همچنین برای سطح فاضلاب و نوشیدنی می تواند فشار اندازه گیری مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
| پارامترهای عملکرد | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤0.1%FS |
| هیستریز | ≤0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.2kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.

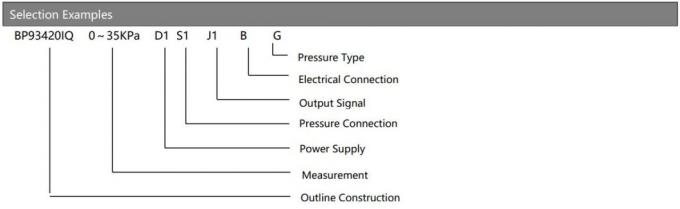

| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||

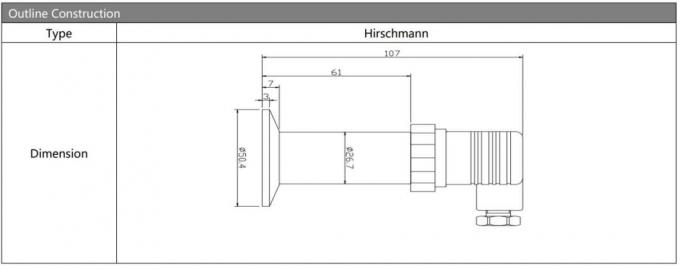

| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

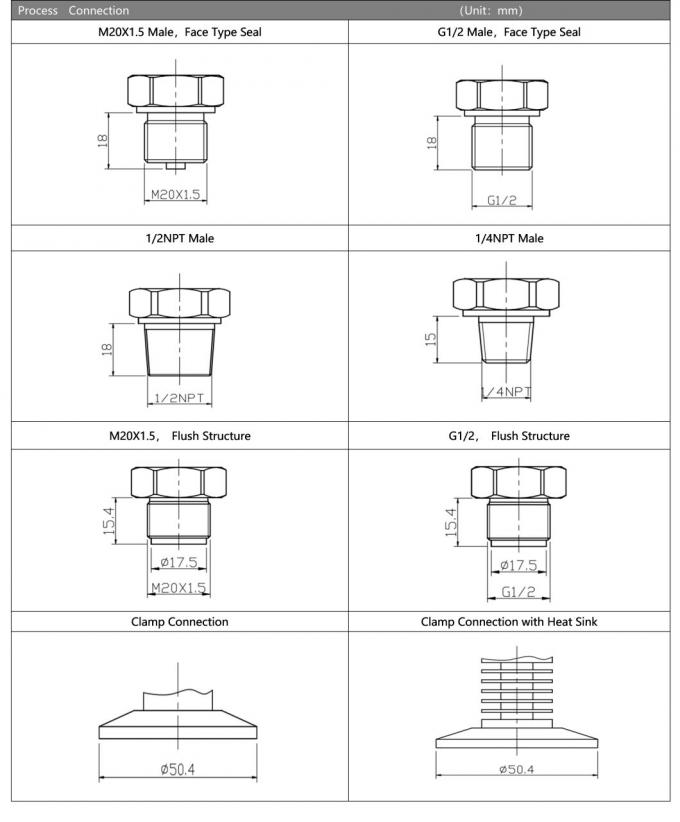

| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||

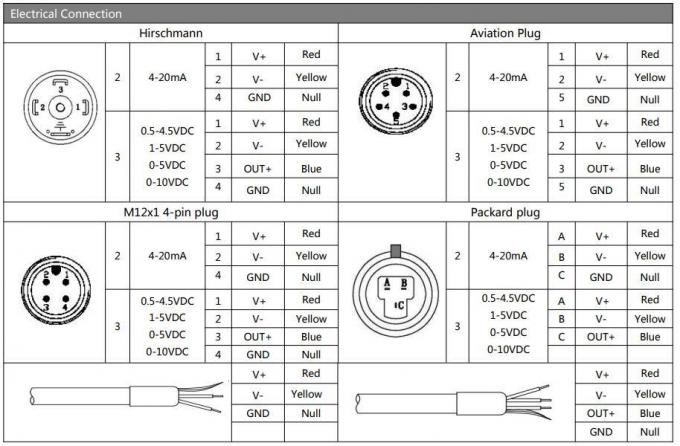

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
