4-20mA فلش دیافراگم فشار تبدیل 100MPa سیلیکون دیافراگم فشار سنسور
Product Details
| شماره مدل: | BPHT24 | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | وزن: | ~0.3kg |
| مصالح ساختمانی: | 316L یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | مشخصات: | سنسور فشار سیلیکون |
| منشاء: | بائوجی، چین | کد HS: | 9026201090 |
| نوع سازه: | ترانسمیتر فشار سیلیکونی منتشر شده | محیط اندازه گیری: | هوا و مایعات |
| درجه دقت: | 0.5٪ | دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa |
| برجسته کردن |
4-20mA فلش دیافراگم فشار تغییر دهنده,دستگاه فشار دیافراگم 100MPa,سنسور فشار دیافراگم سیلیکون 100MPa,Flush Diaphragm Pressure Transducer 100MPa,100MPa Silicon Diaphragm Pressure Sensor |
||
Product Description

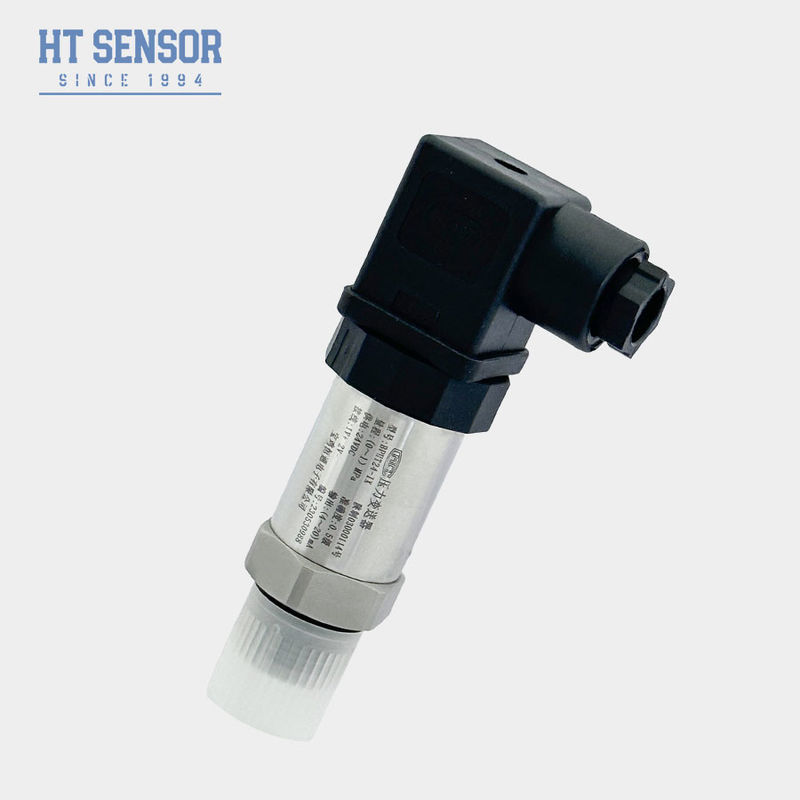

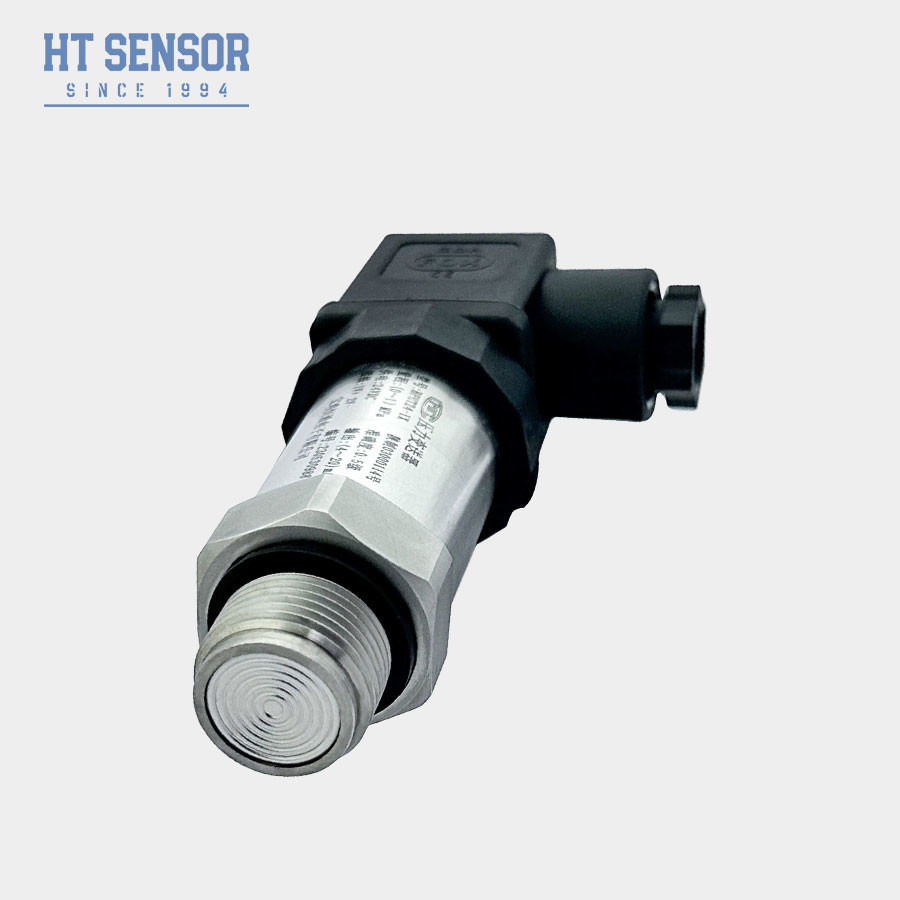

BPHT24 4-20mA سنسور فشار دیافراگم فلش
BPHT24 PريسورTفرستنده
مقدمه:
BPHT24 4-20mA فلش دیافراگم سنسور فشار بر اساس اثر piezoresistive است. در داخل، وجود دارد یک لایه از فیلم سیلیکون منتشر شده، زمانی که تحت فشار خارجی،فیلم سیلیکون دچار تغییر شکل کوچکی خواهد شد.با اندازه گیری تغییر ارزش مقاومت فیلم سیلیکون، فشار محیط اندازه گیری شده می تواند به دقت محاسبه شود.این تکنولوژی پیشرفته میکرو کامپیوتری را اتخاذ می کند و دارای عملکردهای تعویض درجه حرارت خودکار و اصلاح خطی استاین بدان معنی است که می تواند به طور خودکار دمای را با توجه به تغییرات در دمای محیط تعویض کند و دقت اندازه گیری را بهبود بخشد.از طریق تابع اصلاح خطی، سیگنال خروجی می تواند برای بهبود بیشتر دقت و ثبات اندازه گیری اصلاح شود.
- گزینه های مختلف رابط فشار
- طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس متوسط
- دقت بالا با ساختار فولاد کاملا ضد زنگ
- پاک کردنش آسونه
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- ایده آل برای حفاظت از محیط زیست و صنایع شیمیایی
- در صنایع دریایی و هواپیمایی استفاده می شود
- مناسب برای استفاده در بهداشت پزشکی، بیوفارماسیوتیک و مواد غذاییصنایع.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0~35Kpa...~35MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ± 0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ±0.1٪ F.S/سال(معمولاً) ±0.2٪ F.S/سال(حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | -20-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kهرتز |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | سابق db IIC T6 Gب |
| درجه بندی حفاظت | منP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.25کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نمونه های انتخاب |
| نکات سفارش |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.

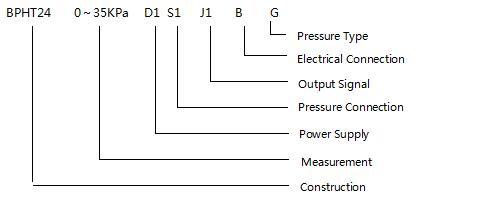

| نظم راهنما | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| محدوده اندازه گیری | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

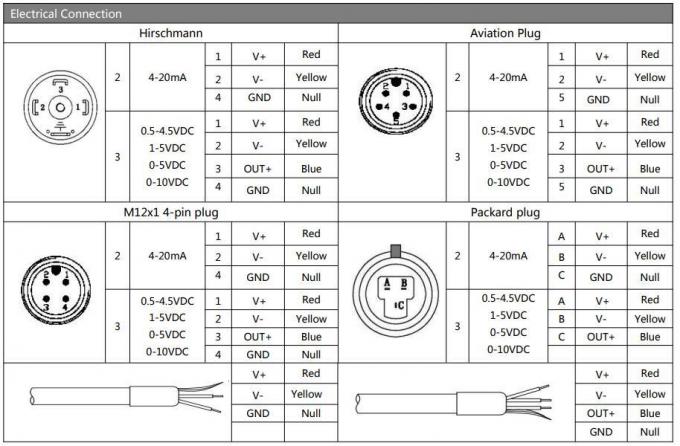

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
