سنسور فشار دیافراگم ODM 0 ~ 35Kpa ~ 35MPa فرستنده فشار سیلیکون منتشر شده
Product Details
| شماره مدل: | BPHT24-IX | رتبه حفاظتی: | IP65 |
|---|---|---|---|
| وزن: | ~0.3kg | مصالح ساختمانی: | 304S.S |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| منشاء: | بائوجی، چین | کد HS: | 9026201090 |
| نوع: | ترانسمیتر فشار معمولی | نوع سازه: | ترانسمیتر فشار سیلیکونی منتشر شده |
| محیط اندازه گیری: | هوا و مایعات | درجه دقت: | 0.5٪ |
| دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa | نمونه ها: | ۶۵ دلار آمریکا/قطعه یک قطعه ((دقيقه))سفارش) نمونه درخواست کنید |
| برجسته کردن |
سنسور فشار دیافراگم ODM,سنسور فشار دیافراگم 35Kpa,فرستنده فشار سیلیکون پراکنده 35MPa,Flush Diaphragm Pressure Sensor 35Kpa,35MPa Diffused Silicon Pressure Transmitter |
||
Product Description

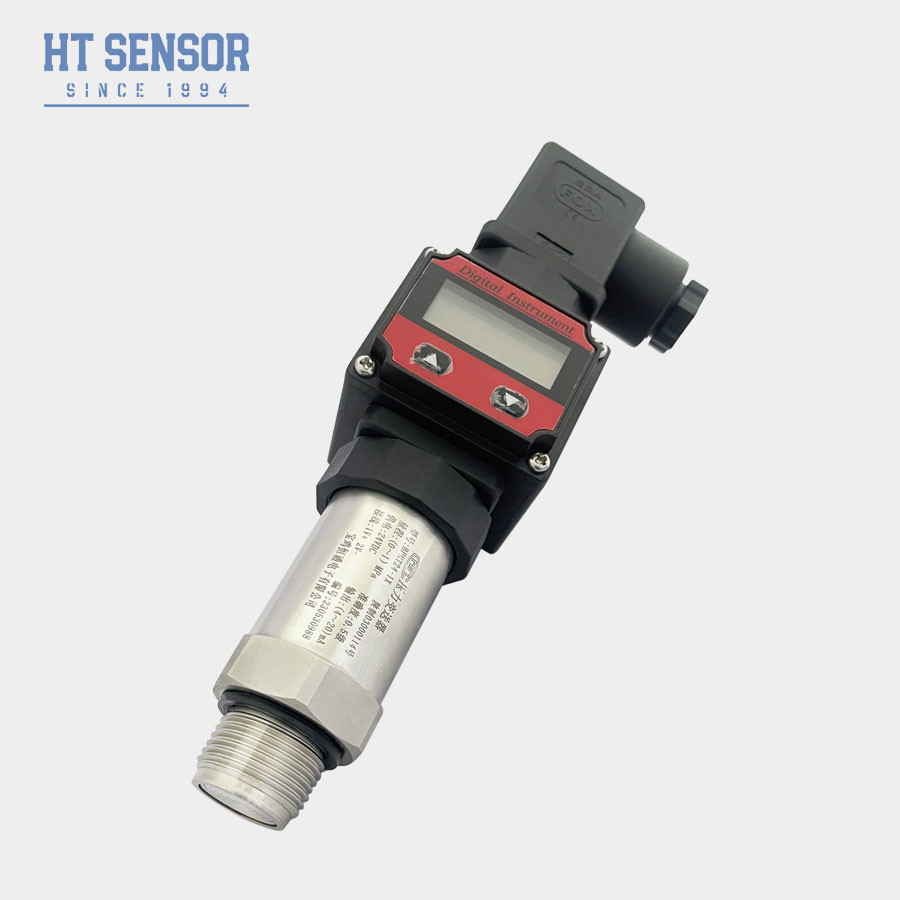

حسگر فشار دیافراگم BPHT24-IXFlushPريسورTفرستنده
مقدمه:
BPHT24-IX فلاشحسگر فشار دیافراگماز تکنولوژی سیلیکون منتشر شده برای تبدیل سیگنال فشار به یک خروجی الکتریکی با اندازه گیری تغییر گرادیان غلظت در داخل فیلم نازک در سنسور فشار استفاده می کند.این اصل باعث می شود که فرستنده فشار فیلم صاف سیلیکون منتشر شده با دقت بالا، ثبات و قابلیت اطمینان، مناسب برای کاربردهای مختلف صنعتی برای اندازه گیری فشار و کنترل مواقع
ویژگی های محصول:
- گزینه های مختلف رابط فشار
- طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس متوسط
- دقت بالا با ساختار فولاد کاملا ضد زنگ
- پاک کردنش آسونه
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- ایده آل برای حفاظت از محیط زیست و صنایع شیمیایی
- در صنایع دریایی و هواپیمایی استفاده می شود
- مناسب برای استفاده در بهداشت پزشکی، بیوفارماسیوتیک و مواد غذاییصنایع.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0~35Kpa...~35MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | -20-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | سابق db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.3kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | 2/3/4wاره |
| 0/1 تا 5 ولت | ||
| 0/110V |
| نوع | هیرشمن |

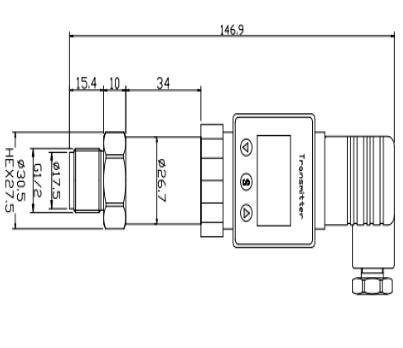

| ابعاد |  |
| نمونه های انتخاب |

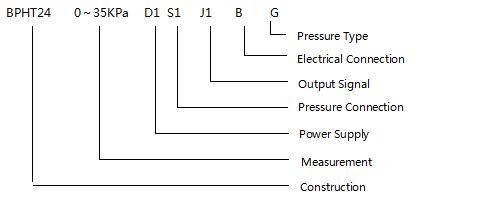

| نظم راهنما | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| محدوده اندازه گیری | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

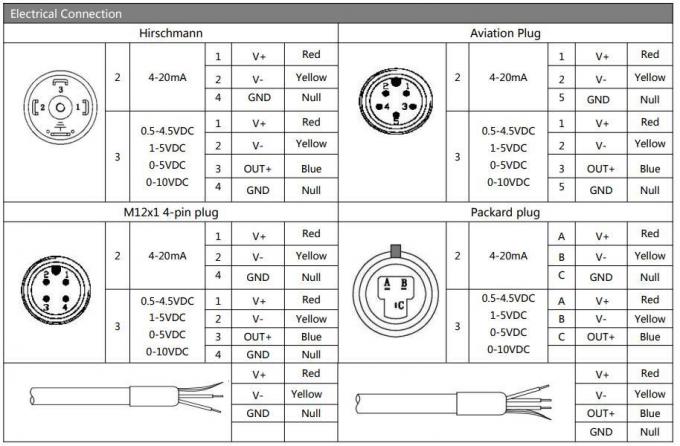

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
