4-20ma فشار فرستنده سنسور فولاد ضد زنگ فلش دیافراگم سنسور فشار
جزئیات محصول
| شماره مدل: | BP93420-IQT | منبع برق: | 24VDC |
|---|---|---|---|
| سیگنال خروجی: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | دقت: | 0.25% FS، 0.5% FS |
| دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa | سفارشی سازی: | <i>Available |</i> <b>موجود |</b> <i>Customized Request</i> <b>درخواست سفارشی</b> |
| مدل: | 1 | ||
| برجسته کردن |
سنسور فرستنده فشار 4-20ma,سنسور فرستنده فشار فولاد ضد زنگ,حسگر فشار دیافراگم 4-20ma |
||
توضیحات محصول

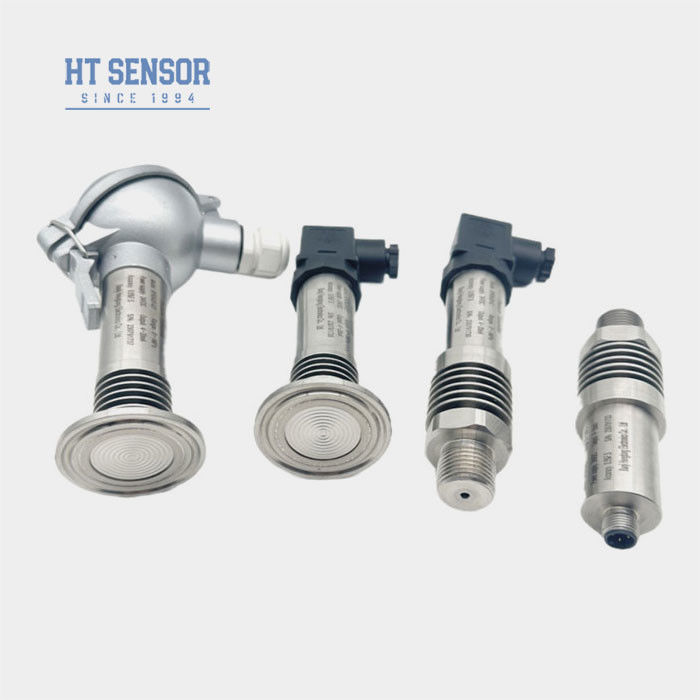

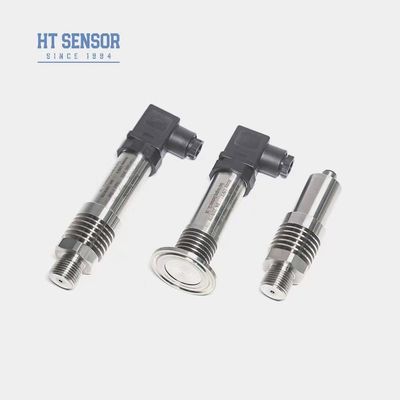

BP93420-IQT 4-20MA فولاد ضد زنگ فلش دیافراگم سنسور فشار ترانسمیتر
BP93420-IQ PريسورTفرستنده
معرفی سنسور فرستنده فشار
BP93420-IQT فرستنده های دمای بالا معمولاً از بخاری های حرارتی برای بهبود عملکرد تبعید گرما سنسور استفاده می کنند. بخاری گرما در تماس نزدیک با سنسور است ،و گرما تولید شده توسط سنسور به سرعت از طریق مواد رسانای حرارتی به سینک گرما منتقل می شود.، و از طریق سطح حرارتی سینک منتشر می شود تا دمای کار سنسور را در محدوده قابل اعتماد نگه دارد
- گزینه های مختلف رابط فشار
- طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس متوسط
- دقت بالا با ساختار فولاد کاملا ضد زنگ
- پاک کردنش آسونه
درخواست ها:
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- ایده آل برای حفاظت از محیط زیست و صنایع شیمیایی
- در صنایع دریایی و هواپیمایی استفاده می شود
- مناسب برای استفاده در بهداشت پزشکی، بیوفارماسیوتیک و مواد غذاییصنایع.
پارامترهای عملکرد:
| محدوده اندازه گیری | 0 ~ 35Kpa... ~ 3.5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | -20-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | سابق db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.55kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
نکات سفارش:
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
نظم راهنما:
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | IC | فرستنده فشار درجه حرارت بالا | |||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
