1/2NPT Thread Connect Pressure Transmitter Sensor فلش دیافراگم فشار فرستنده
Product Details
| شماره مدل: | BPHT24-IX | سفارشی: | OEM/ODM |
|---|---|---|---|
| وزن: | ~0.3kg | درجه دقت: | 0.5٪ |
| مصالح ساختمانی: | 304 SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa | نوع سازه: | ترانسمیتر فشار سیلیکونی منتشر شده |
| محیط اندازه گیری: | هوا و مایعات | رتبه Ip: | IP65 |
| برجسته کردن |
حسگر فرستنده فشار 1/2NPT Thread Connect,سنسور انتقال دهنده فشار دیافراگم فلش,1/2NPT انتقال دهنده فشار دیافراگم,Pressure Transmitter Sensor Flush Diaphragm,1/2NPT Flush Diaphragm Pressure Transmitter |
||
Product Description

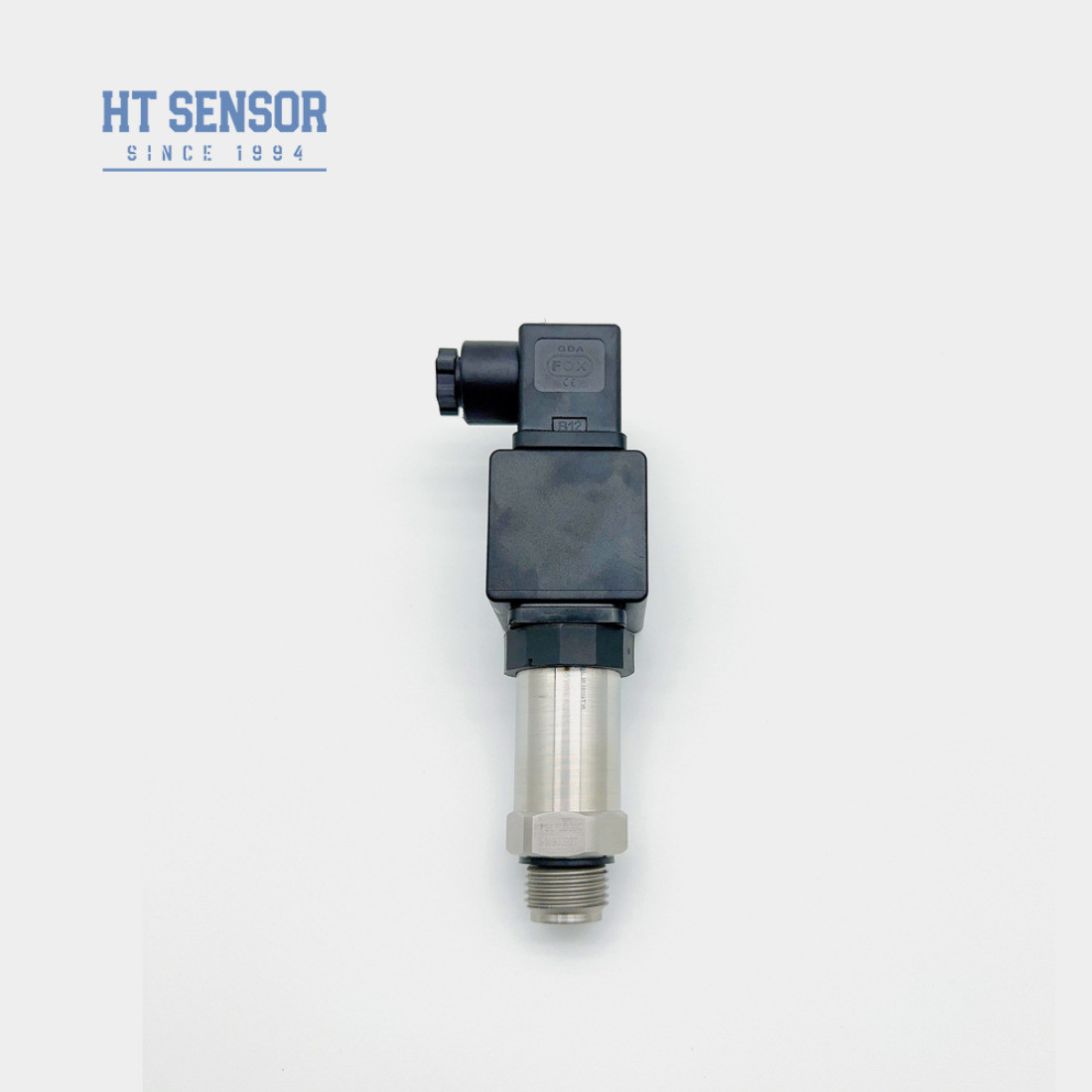

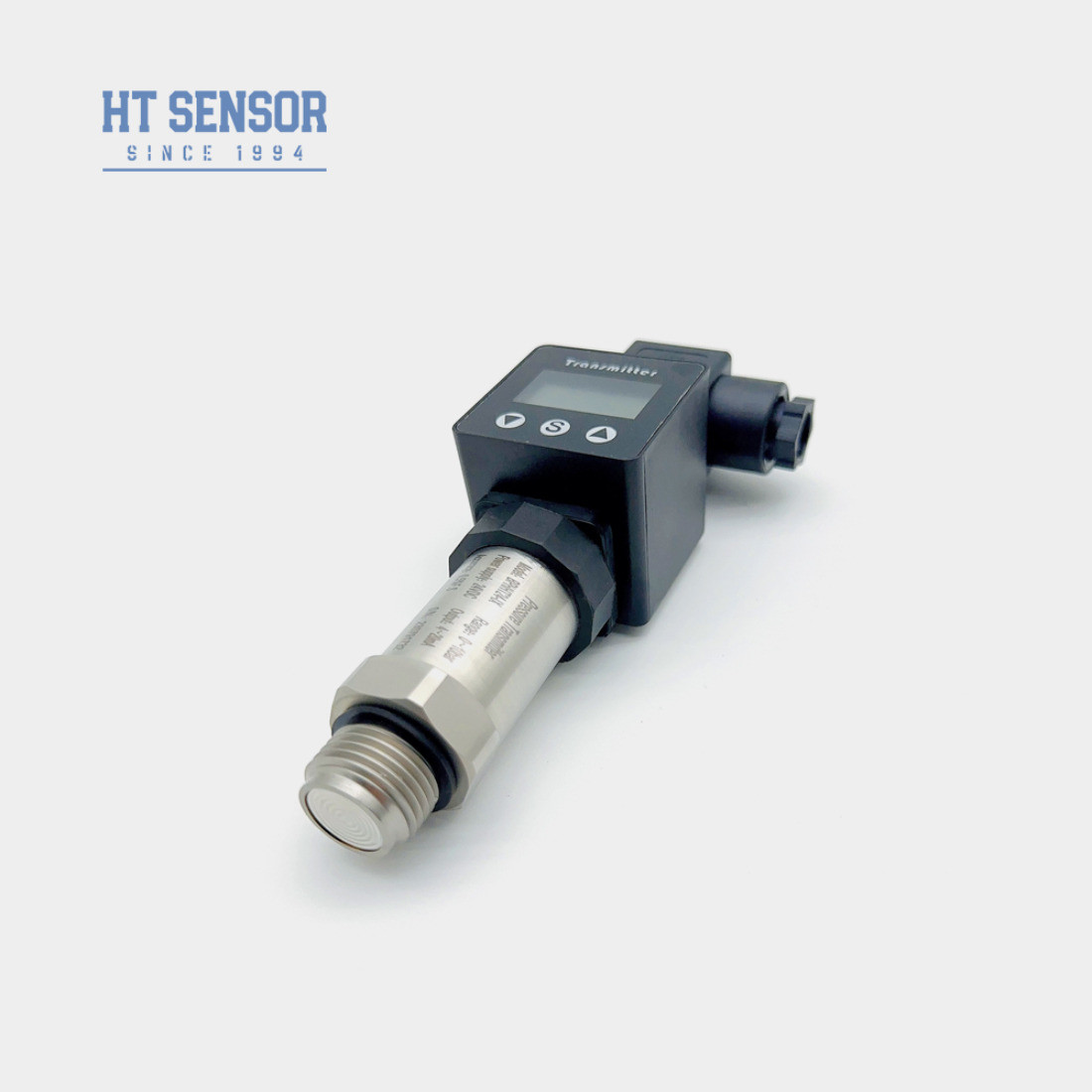

1/2NPT Thread Connect Flush Diaphragm Pressure Transmitter Sensor با DIN
BPHT24 PريسورTفرستنده
معرفی سنسور فرستنده فشار:
فرستنده فشار BPHT24 از هسته ای پر از روغن جداکننده مقاومت فشار سیلیکون با دیافراگم مسطح سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارداین فرستنده فشار عمدتا در مکان هایی که شرایط بهداشتی بالا مورد نیاز است، استفاده می شود و اطمینان حاصل می کند
اندازه گیری دقیق فشار در محیط های بهداشتی
ویژگی های محصولاز سنسور فرستنده فشار:
- گزینه های مختلف رابط فشار
- طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس متوسط
- دقت بالا با ساختار فولاد کاملا ضد زنگ
- پاک کردنش آسونه
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
- ایده آل برای حفاظت از محیط زیست و صنایع شیمیایی
- در صنایع دریایی و هواپیمایی استفاده می شود
- مناسب برای استفاده در بهداشت پزشکی، بیوفارماسیوتیک و مواد غذاییصنایع.
پارامترهای عملکرد:
| محدوده اندازه گیری | 0~35Kpa...~20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.630 ولت / باتری | 4 سیم |
نمونه های انتخاب:
نکات سفارش:
1انتخاب محل مناسب نصب بسیار مهم است. سعی کنید از نصب در محیط با ارتعاش، شوک یا دمای بالا اجتناب کنید.به طوری که بر دقت اندازه گیری و عمر تجهیزات تاثیر بگذارد.
2.از فشار فراتر از محدوده نامی فرستنده فشار برای جلوگیری از آسیب به تجهیزات اجتناب کنید. اگر لازم باشد فشار فراتر از محدوده نامی اندازه گیری شود،فرستنده فشار با محدوده نامی مناسب باید انتخاب شود.
3مواد مناسب را بر اساس ویژگی های محیط اندازه گیری انتخاب کنید تا از خوردگی فرستنده فشار جلوگیری شود.فرستنده فشار از یک ماده مقاوم در برابر خوردگی باید انتخاب شود.
4اگر تجهیزات در معرض محیط های مرطوب، گرد و غبار یا دیگر محیط های خشن قرار گیرند،یک فرستنده فشار با سطح حفاظت بالاتر را انتخاب کنید
| نظم راهنما | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| محدوده اندازه گیری | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
FQA:
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
