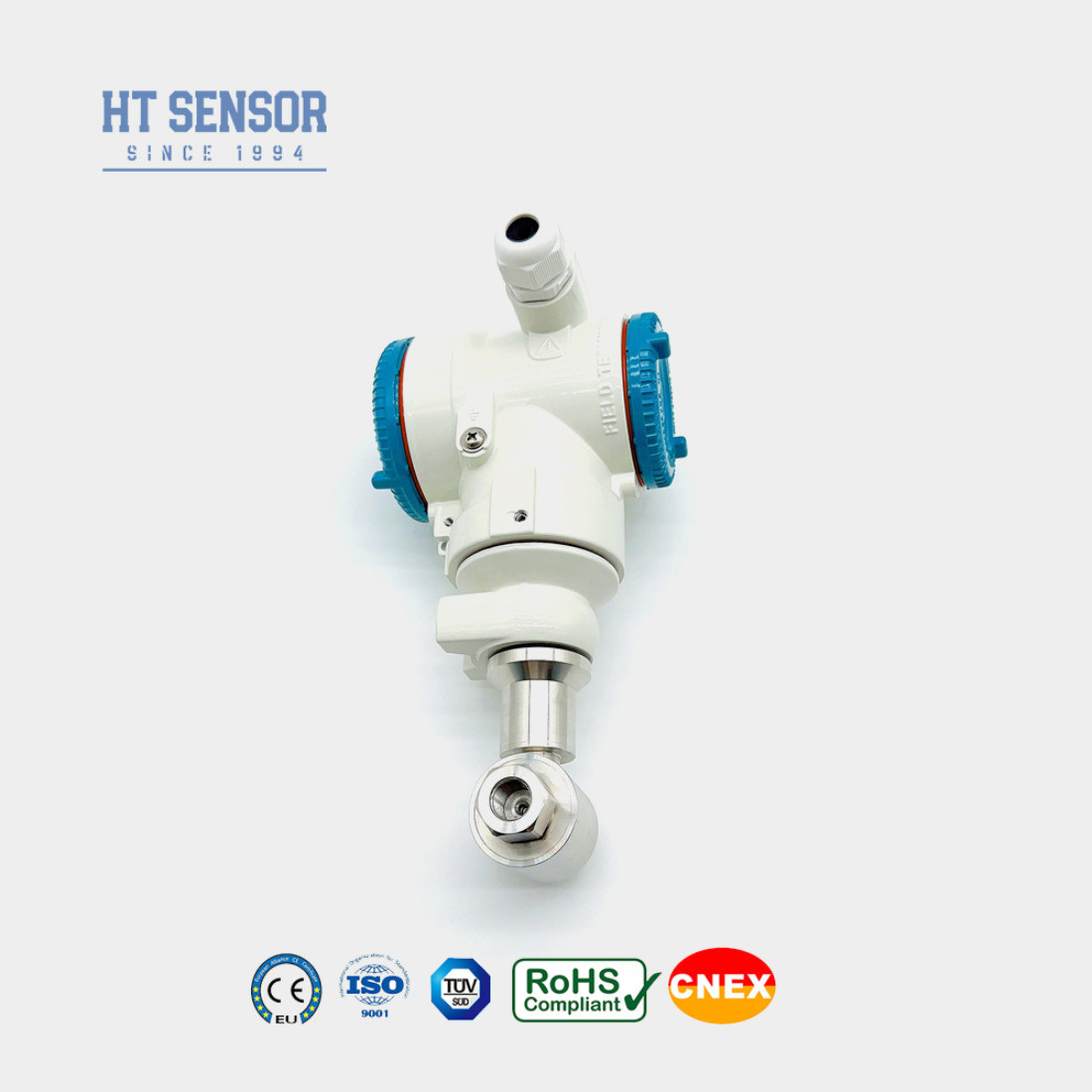

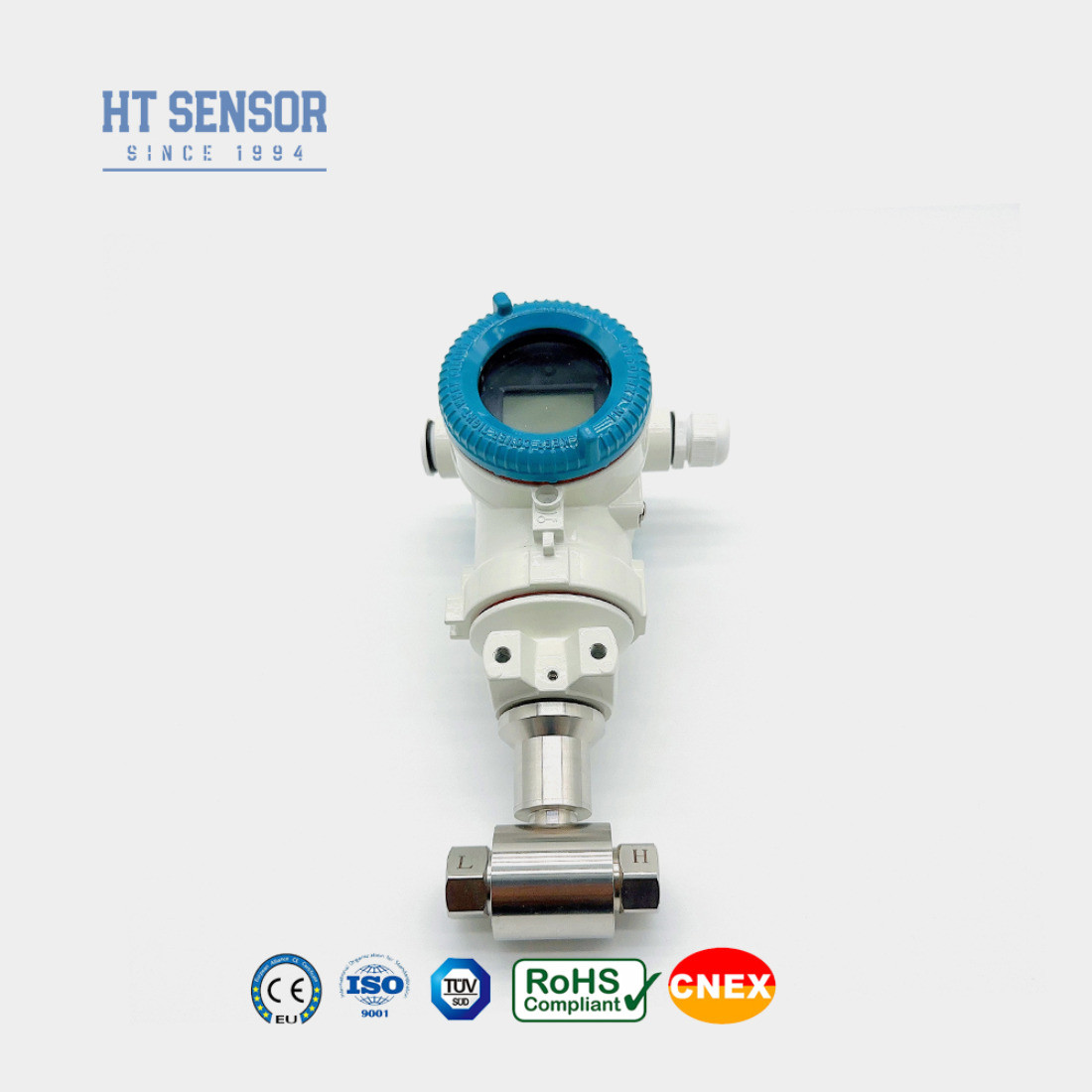

محفظه آلومینیومی Dp فشار فرستنده دقت بالا فشار فرقی گیرنده
Product Details
| شماره مدل: | BP93420D-III | سفارشی: | سفارشی |
|---|---|---|---|
| حداکثر برد: | 2 مگاپاسکال | تولید: | 4-20MA |
| محدوده حداقل: | 10 کیلو پاسکال | نوع فشار: | فشار دیفرانسیل |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | مشخصات: | 10kpa~2Mpa |
| کد HS: | 9026201090 | نوع: | ترانسمیتر فشار دیفرانسیل |
| محیط اندازه گیری: | گاز یا مایع | درجه دقت: | 0.25٪، 0.5٪، 0.3٪ |
| برجسته کردن |
محفظه آلومینیومی Dp فشار فرستنده,انتقال دهنده فشار Dp دقت بالا,دستگاه فشار فرقی دقیق,Dp Pressure Transmitter High Accuracy,High Accuracy Differential Pressure Transducer |
||
Product Description
فرستنده فشار دیفرانسیل BP93420DIII از یک سنسور سیلیکون پیزورسیستیو استفاده می کند. از آنجا که فشار دیفرانسیل محیط اندازه گیری بر دیافراگم های موج دار در هر دو سر سنسور تأثیر می گذارد،پل گندم سنگ بر روی تراشه حسگر تولید یک سیگنال خروجی است که نشان می دهد خطی عالی با فشار فرقیاین اجازه می دهد تا اندازه گیری دقیق از فشار فرقی. فرستنده ایده آل برای انجام اندازه گیری فشار فرقی در برنامه های مختلف گاز و مایع است.به خصوص در صنایع مانند نفت، مواد شیمیایی برای تاسیسات لوله کشی
1طراحی ساختاری فولاد ضد زنگ، باعث می شود که آن را جمع و جور و آسان برای نصب
2. از تعويض سخت گرما و غربالگری پیری استفاده می کند
1مناسب برای اندازه گیری فشار فرقی گازها یا مایعات مختلف در
خط لوله های صنایع مانند نفت، مواد شیمیایی، برق و هیدرولوژی.
2.در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی،
متالورژی، تولید برق و هیدرولوژی
3اندازه گیری فشار برای لوله ها و اتاق های کوره
| محدوده اندازه گیری | 0-10KPa......~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304 فولاد ضد زنگ ، آلومینیوم ریخته شده |
| مواد دیافراگم | 316L فولاد ضد زنگ |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~1.4 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 15-30VDC | دو/سه/چهار سیم |
| 4×20mA با هارت | دو سيم | |
| پروتکل ارتباطی RS485 | چهار سیم |
نکات سفارش:
1، جبران دما، سنسور فشار سیلیکون پخش شده نیمه هادی است، نیمه هادی دارای ویژگی های دمایی قوی است، جبران دما نیست،خطا اندازه گیری ممکن است نسبتا بزرگ باشد..
2، حسگر فشار سیلیکون پخش شده حسگر دیافراگم فقط چند ده متر ضخامت دارد، لمس نکنید.
3، ولتاژ منبع برق باید پایدار باشد، سنسور در واقع یک پل است، نوسان ولتاژ منبع برق باعث تغییر خروجی پل می شود، که بر دقت اندازه گیری تأثیر می گذارد.
4، برای استفاده در ولتاژ نامی، ولتاژ بالا منجر به آسیب سنسور خواهد شد.
5، آخر خروجي به قطع کوتاه نمياد.
راهنمای سفارش
| BP93420 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DIII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4×20mADC با هارت | |||||
| S3 | RS485 | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
