انتقال دهنده سطح نوع خط لوله انتقال دهنده فشار سیلیکون پخش شده
Product Details
| شماره مدل: | BP93420DII | درجه دقت: | ≤0.5%F.S |
|---|---|---|---|
| دامنه فشار: | 0-10kpa...~2MPa | سفارشی: | سفارشی |
| وزن: | ~0.45kg | فشار استاتیک: | 5X یا 7MPa |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | نوع: | ترانسمیتر فشار دیفرانسیل |
| محیط اندازه گیری: | گاز یا مایع | رتبه Ip: | IP65 |
| برجسته کردن |
RoHهای انتقال دهنده سطح نوع دیفرانسیل لوله,سیلیکون پخش شده انتقال دهنده سطح نوع تفاوتی,فرستنده فشار سیلیکون پخش شده RoHs,Differential Type Level Transmitter Diffused Silicon,RoHs Diffused Silicon Pressure Transmitter |
||
Product Description

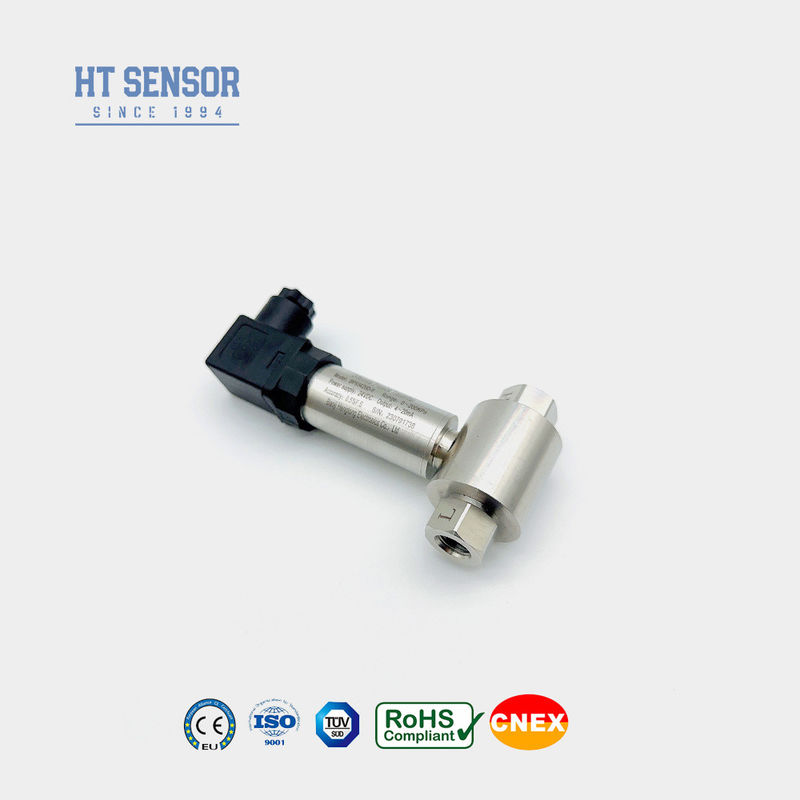

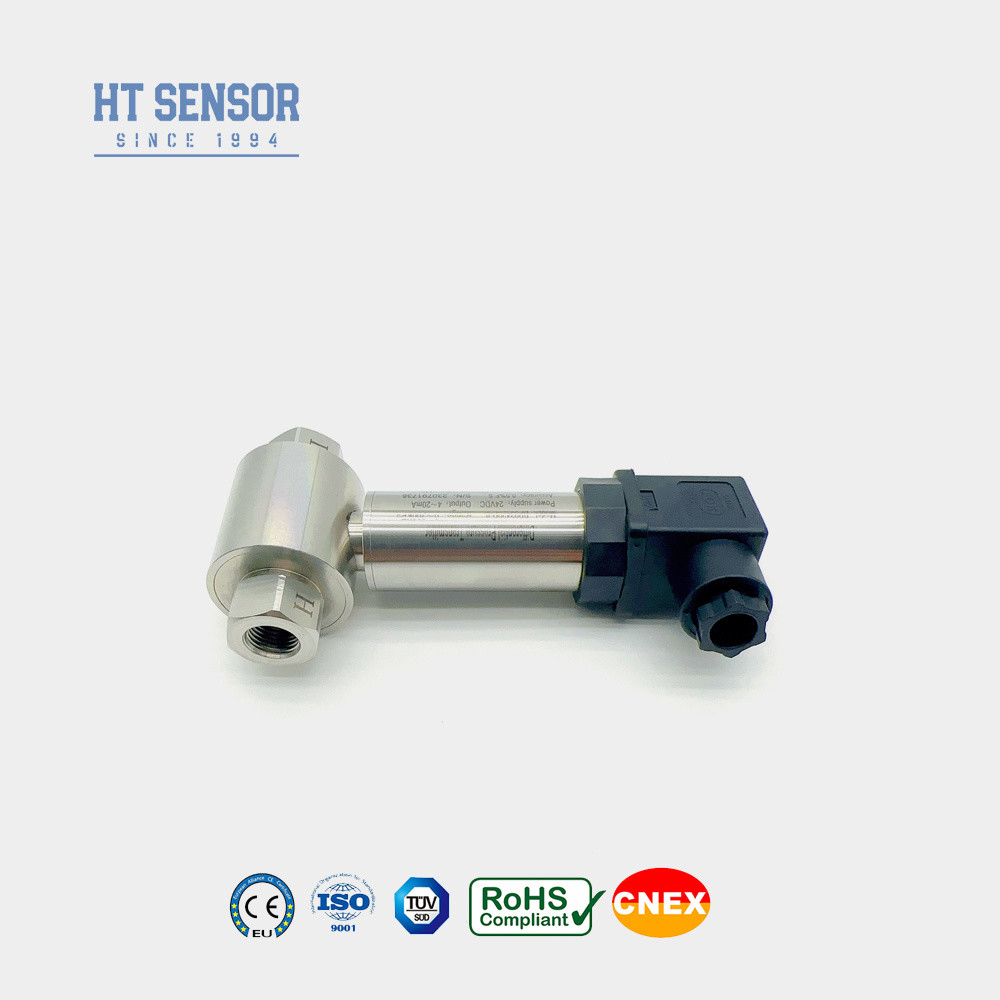

BP93420DII انتقال دهنده فشار دیفرانسیل برای اندازه گیری فشار لوله
BP93420DIIDفرقیPريسورTفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار دیفرانسیل BP93420DII از یک سنسور سیلیکون پخش شده پیزورسیستیو استفاده می کند.سنسور با استفاده از تکنولوژی linear و درجه حرارت کاملا خودکار برای اطمینان از کارایی و کیفیت تولید انبوه. طراحی حفره هوا کاملا بسته و جدا شده برای
اطمینان از قابلیت اطمینان طولانی مدت. ماژول انتقال سیگنال از فناوری کالیبراسیون اصلی برای تحقق تنظیم پارامترها به راحتی بدون هیچ ابزار استفاده می کند.آن را مناسب برای مختلف گاز و مایعات فشار فرقی اندازه گیری در صنایع مانند نفت، مواد شیمیایی، انرژی و هیدرولوژی برای کاربردهای لوله کشی.
ویژگی های محصولاز فرستنده فشار دیفرانسیل:
1فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور و آسان برای نصب می کند.
2. آن را تحت تعویض شدید دمای و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
3آزمایشات ضربه فشار و آزمایشات حرکت زمان برای اطمینان از کیفیت ثابت
4دمای کار رسانه: -30-80°C
5گواهی ایمنی ذاتی
درخواست هااز فرستنده فشار دیفرانسیل:
1مناسب برای اندازه گیری فشار فرقی گاز های مختلف یا مایعات در خط لوله های صنایع مانند نفت، شیمیایی، برق و
آبشناسی
2. در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود
3اندازه گیری فشار برای لوله ها و اتاق های کوره
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ،0-70oC ،-10-70oC |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |

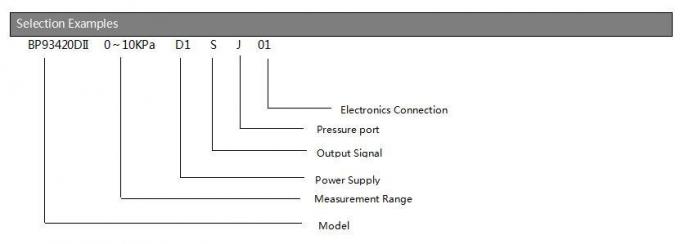

| نظم راهنما | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||

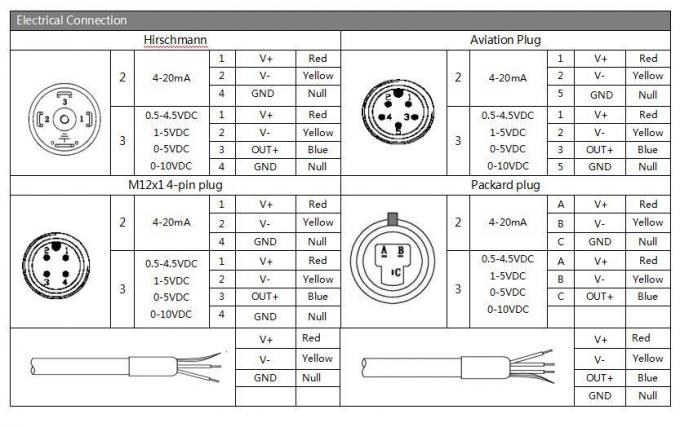

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
