فرستنده جریانی متمایز فشار 4-20ma Dp فرستنده جریانی
Product Details
| شماره مدل: | BP93420DII | درجه دقت: | 0.25 درصد، 0.5 درصد |
|---|---|---|---|
| دامنه فشار: | 0-10kpa...~2MPa | رتبه Ip: | IP65 |
| سفارشی: | سفارشی | نوع فشار: | فشار دیفرانسیل |
| بسته حمل و نقل: | کارتن استاندارد | مشخصات: | 10kpa~2Mpa |
| منشاء: | چین | کد HS: | 9026201090 |
| اندازه بسته: | 14.20 سانتي متر * 5.40 سانتي متر * 8.00 سانتي متر | وزن ناخالص بسته: | 0.650 کیلوگرم |
| هزینه حمل و نقل: | مورد مذاکره قرار گیرد | نوع: | ترانسمیتر فشار دیفرانسیل |
| نمونه ها: | 80 دلار آمریکا/قطعه 1 قطعه (حداقل سفارش) | ||
| برجسته کردن |
انتقال دهنده جریان فشار دیفرانسیل یکپارچه RoH,فرستنده جريان فشار فرقي 4-20ma,فرستنده جريان 4-20ma Dp,Differential Pressure Flow Transmitter 4-20ma,4-20ma Dp Flow Transmitter |
||
Product Description

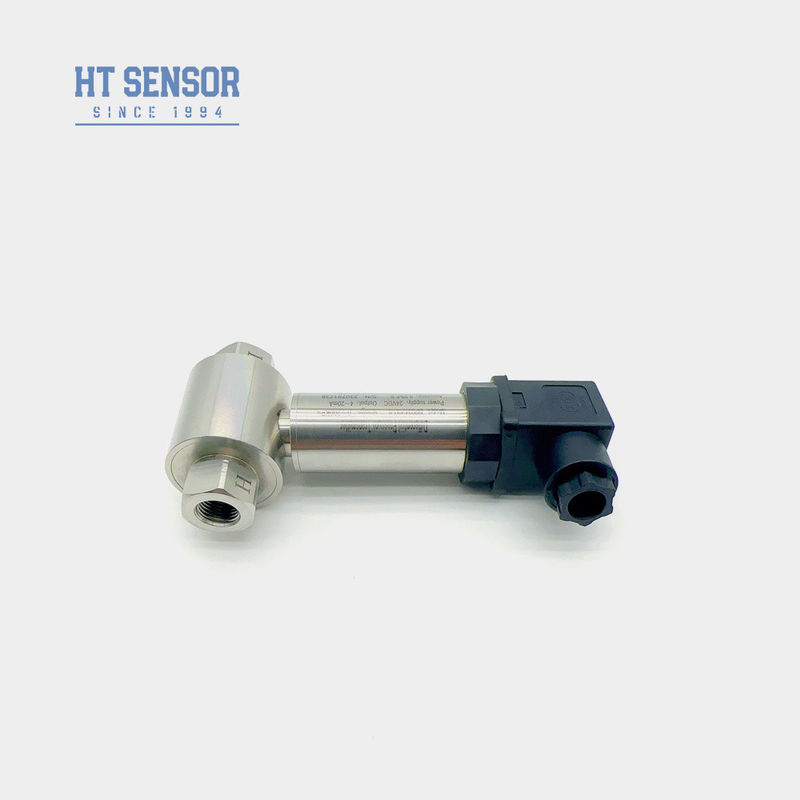

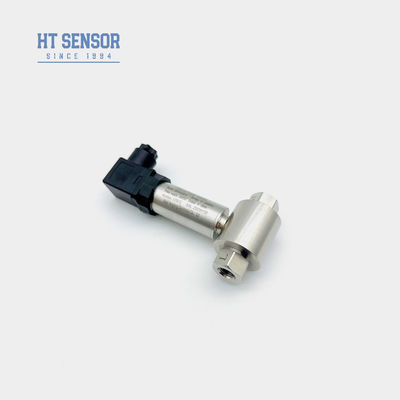

BP93420DII 4-20MA TRANSMITTER فشار متمایز یکپارچه شده
فرستنده فشار دیفرانسیل BP93420DII
معرفی فرستنده فشار تفاوتی:
فرستنده فشار دیفرانسیل BP93420DII از یک سنسور سیلیکون پخش شده پیزورسیستیو استفاده می کند.هنگامی که فشار فرقی محیط اندازه گیری بر دیافراگم های موج دار در هر دو انتهای سنسور عمل می کند، سیگنال خروجی از پل Wheatstone بر روی تراشه حسگر رابطه خطی خوبی با فشار دیفرانسیل نشان می دهد، که اندازه گیری دقیق فشار دیفرانسیل را امکان پذیر می کند.آن را مناسب برای مختلف گاز و مایعات فشار فرقی اندازه گیری در صنایع مانند نفت، مواد شیمیایی، انرژی و هیدرولوژی برای کاربردهای لوله کشی.
ویژگی های محصول:
1فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور می کندو آسان برای نصب
2. آن را تحت تعویض شدید دمای و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
3رابط الکتریکی می تواند به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست ها:
1اندازه گیری جریان مایع: انتقال دهنده های فشار دیفرانسیل می توانند برای اندازه گیری جریان مایع یا گاز استفاده شوند.محاسبه سرعت جریان با اندازه گیری فشار فرقی تولید شده توسط مایع در لوله.
2اندازه گیری سطح مایع: انتقال دهنده فشار فرقی می تواند برای اندازه گیری سطح مایع استفاده شود.با اندازه گیری فشار فرقی در هر دو طرف مایع برای محاسبه ارتفاع سطح مایع.
3نظارت بر انسداد فیلتر: Differential pressure transmitters can be used to monitor the degree of blockage of the filter and determine whether the filter needs to be cleaned or replaced by measuring the differential pressure before and after the filter.
4اندازه گیری تراکم گاز: فرستنده های فشار دیفرانسیل می توانند تراکم گاز را با اندازه گیری فشار دیفرانسیل تولید شده توسط گاز در فشار های مختلف محاسبه کنند.
5نظارت بر کیفیت هوا: انتقال دهنده های فشار فرقی می توانند برای نظارت بر کیفیت هوا در داخل یا خارج از خانه استفاده شوند.قضاوت از تازه بودن و آلودگی هوا با اندازه گیری تفاوت فشار بین فضای داخلی و خارجی.
6کنترل سیستم HVAC: فرستنده های فشار تفاوتی می توانند برای نظارت و کنترل پارامترهای مانند جریان هوا، سرعت باد و فشار باد در سیستم های HVAC استفاده شوند.
7- نظارت بر فشار دیفرانسیل: فرستنده های فشار دیفرانسیل می توانند برای نظارت بر تفاوت فشار در خط لوله ها یا ظروف برای اطمینان از عملکرد مناسب سیستم و تشخیص خطا استفاده شوند.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C،-10-70°C |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش: |
2برای اطمینان از عملکرد قابل اعتماد، نصب یک دسته بندی سه والپ بین نقطه اندازه گیری و فرستنده توصیه می شود.تضمین فشار آهسته و یکنواخت به اتاق های فشار مثبت و منفی فرستنده.
3در طول نصب، توصیه می شود که رابط های فشار در هر دو طرف افقی قرار بگیرند تا تأثیر محل نصب بر محصول به حداقل برسد.
4برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و این الزامات را در سفارش مشخص کنید

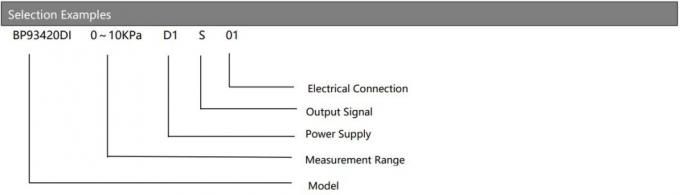

| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

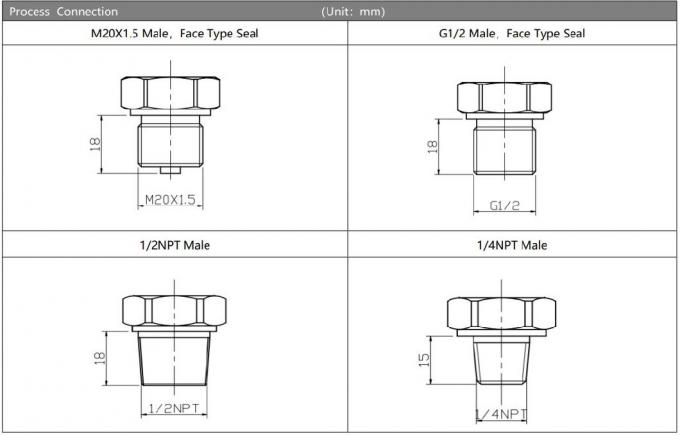

| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
| پرسش و پاسخ |
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
