فشار فرقی هوا فرستنده روغن تست سطح Dp فرستنده فولاد ضد زنگ
Product Details
| شماره مدل: | BP93420D-II | نوع فشار: | فشار دیفرانسیل |
|---|---|---|---|
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | کد HS: | 9026201090 |
| قابلیت ارائه: | 20000 عدد در سال | نوع: | ترانسمیتر فشار دیفرانسیل |
| نوع سازه: | ترانسمیتر فشار سیلیکونی منتشر شده | محیط اندازه گیری: | مایع یا گاز |
| درجه دقت: | 0.25 درصد0.5 درصد | دامنه فشار: | 0-10kpa...~2MPa |
| رتبه Ip: | IP65 | سفارشی سازی: | <i>Available |</i> <b>موجود |</b> <i>Customized Request</i> <b>درخواست سفارشی</b> |
| برجسته کردن |
فرستنده فشار دیفرانسیل هوا 2MPa,آزمایش روغن Dp سطح فرستنده RoHs,Dp Level Transmitter RoH از فولاد ضد زنگ,Oil Test Dp Level Transmitter RoHs,Dp Level Transmitter Stainless Steel RoHs |
||
Product Description

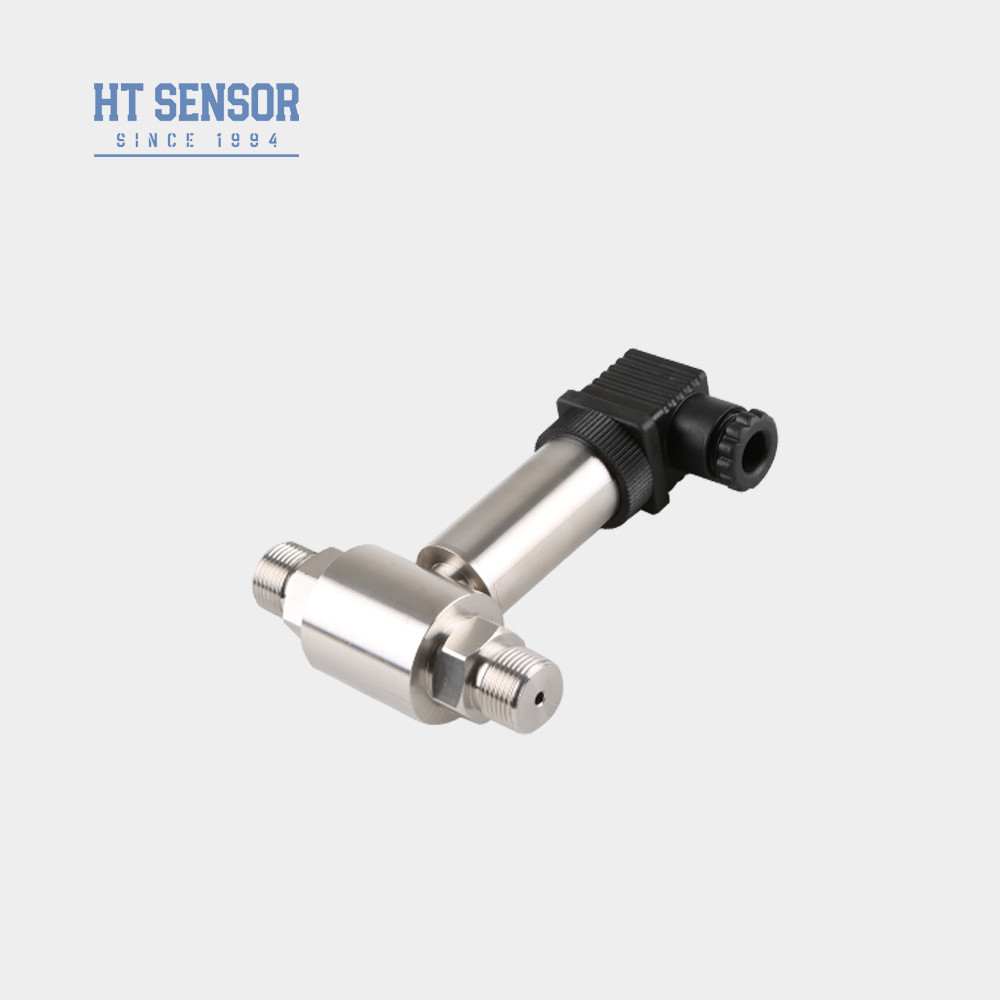

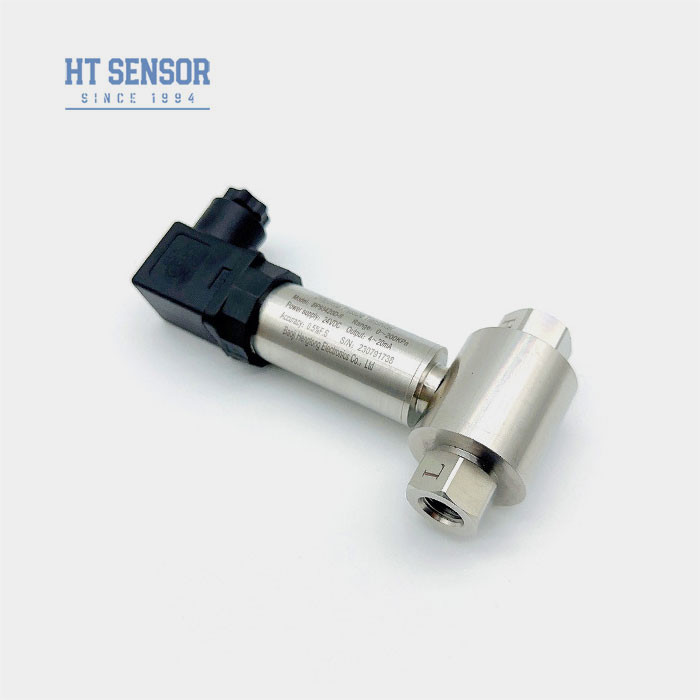

تست روغن و هوا از فولاد ضد زنگ
DP93420DII فرستنده فشار دیفرانسیل
معرفی فرستنده فشار فرقی:
فرستنده فشار دیفرانسیل BP93420DII از یک سنسور سیلیکون پخش شده پیزورسیستیو استفاده می کند.هنگامی که فشار فرقی محیط اندازه گیری بر دیافراگم های موج دار در هر دو انتهای سنسور عمل می کند، سیگنال خروجی از پل Wheatstone بر روی تراشه حسگر رابطه خطی خوبی با فشار دیفرانسیل نشان می دهد، که اندازه گیری دقیق فشار دیفرانسیل را امکان پذیر می کند.از طریق تکنولوژی پیشرفته پردازش سیگنال دیجیتال و الگوریتم کالیبریشن، فرستنده فشار فرقی سیلیکون منتشر می تواند اندازه گیری فشار فرقی با دقت بالا، پایدار و قابل اعتماد را به دست آورد و به طور گسترده ای در کنترل فرآیند صنعتی استفاده می شود.اندازه گیری جریان مایع و زمینه های دیگر.
ویژگی های محصول:
1فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور می کندو آسان برای نصب
2. آن را تحت تعویض شدید دمای و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
3رابط الکتریکی می تواند به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست ها:
1مناسب برای اندازه گیری فشار فرقی گازها یا مایعات مختلف در خط لوله صنایع مانند نفت، مواد شیمیایی، برق و هیدرولوژی است.
2. در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود
3- اندازه گیری فشار برای لوله ها و اتاق های کوره
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C،-10-70°C |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش: |
2برای اطمینان از عملکرد قابل اعتماد، نصب یک دسته بندی سه والپ بین نقطه اندازه گیری و فرستنده توصیه می شود.تضمین فشار آهسته و یکنواخت به اتاق های فشار مثبت و منفی فرستنده.
3در طول نصب، توصیه می شود که رابط های فشار در هر دو طرف افقی قرار بگیرند تا تأثیر محل نصب بر محصول به حداقل برسد.
4برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و این الزامات را در سفارش مشخص کنید

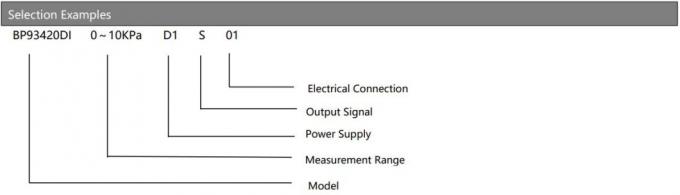

| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

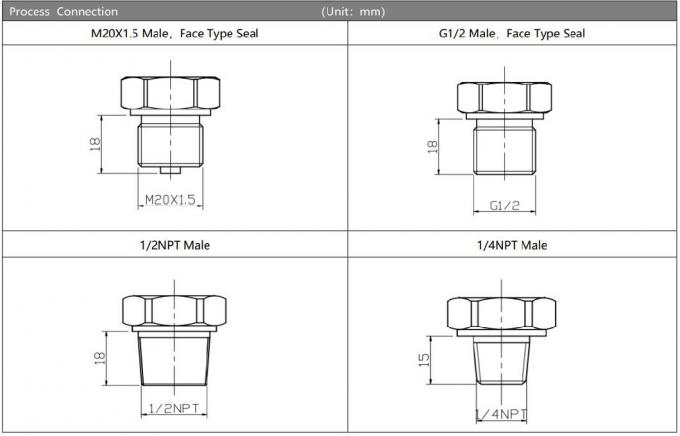

| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||

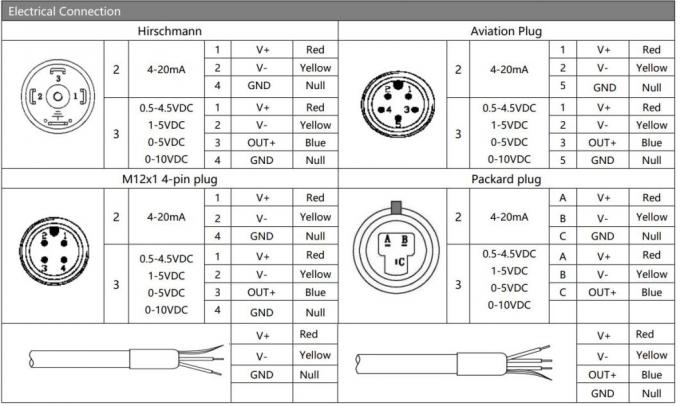

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
