BHZ93420-III سری های سنسور سطح مایع 316L فرستنده فشار
Product Details
| شماره مدل: | BHZ93420-III | طراحی: | سفارشی را بپذیرید |
|---|---|---|---|
| کابل: | PE، PU، PTFE | دقت: | 0.25٪، 0.3٪، 0.5٪ |
| جنس دیافراگم: | فولاد 316L | وزن خالص: | 1.6 کیلوگرم |
| بسته حمل و نقل: | کارتن | علامت تجاری: | سنسور HT |
| منشاء: | شان شی | کد HS: | 90261000 |
| قابلیت ارائه: | 500-1000 | نوع: | نوع سیلیکون پیزورسیستیو |
| طراحی سازه: | نوع ورودی | نوع نمایش: | LED |
| درجه دقت: | 0.1٪، 0.25٪ | رتبه Ip: | IP68 |
| برجسته کردن |
BHZ93420-III سری های سنسور سطح مایع,سنسور سطح مایع 316L,316L انتقال دهنده فشار,Liquid Level Sensor 316L,316L Pressure Transmitter Hart Agreement |
||
Product Description

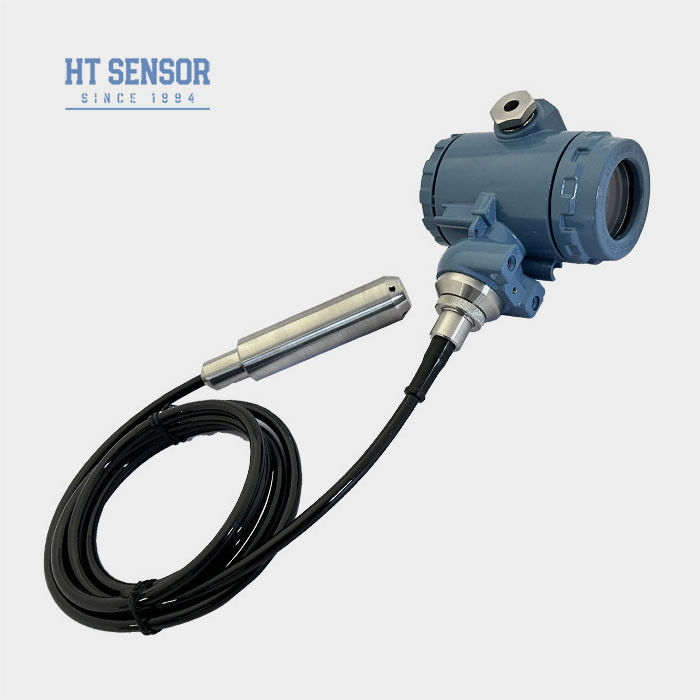

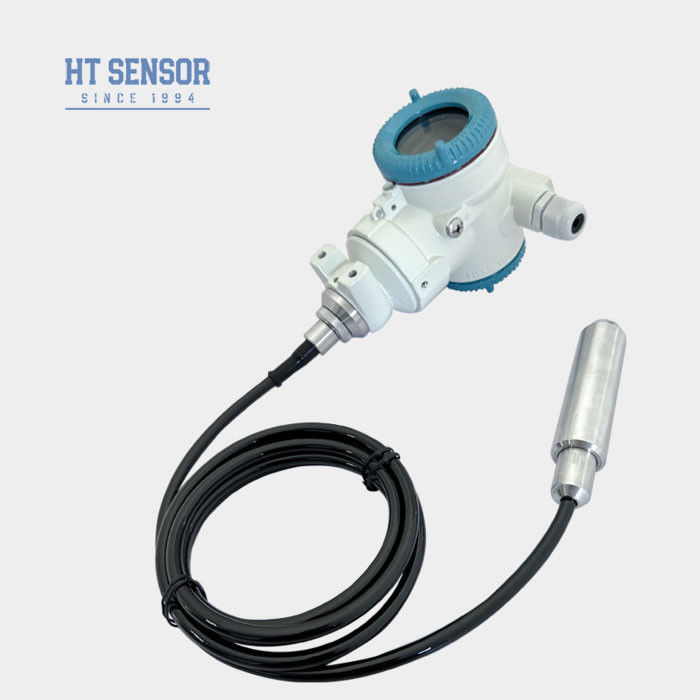

HT BHZ93420-III سری ها فرستنده سطح مایع با توافق قلب
بHZ93420IIILمایع سطحTفرستنده
مقدمه:
BHZ93420-III انتقال دهنده سطح مایع هوشمند نوع ورودی مجهز به یک دقت بالا سنسور فشار سیلیکون پیزورسیستیو به عنوان عنصر اندازه گیری سیگنال، فشار استاتیک را اندازه گیری می کند که مستقیما متناسب با سطح مایع است.فرستنده از پروتکل ارتباطات HART برای دستیابی به انتقال سیگنال دیجیتال و ارتباطات دو طرفه استفاده می کند.
فرستنده سطح مایع ورودی صفحه نمایش LED/LCD باید با توابع از جمله مقدار سطح مایع، وضعیت هشدار، وضعیت کار، تغییر واحد و پارامترهای پیکربندی پوشش داده شود.به طوری که کاربران می توانند به طور غریزی درک و کار فرستنده سطح مایع
ویژگی های محصول:
- خروجی پروتکل ارتباطی HART، با قابلیت نمایش
- دقت بالا و ثبات عالی
- درجه ضد انفجار: ExiaIICT6
- سطح حفاظت بالا، IP68
- کابل های PE، PTFT، PU در دسترس هستند
- ساختارهای متعدد در دسترس، خدمات به نیازهای مختلف در محل از مشتریان
- سازگار با 316LSS، مایعات غیر خوردنی
- نظارت بر سطح آب در کاربردهای مختلف مانند فاضلاب، آب صنعتی و شهری، مخازن آب، چاه ها، رودخانه ها، آب دریا، دریاچه ها و غیره
- نظارت بر سطح مخزن دیزل، سوخت و سایر روغن
پارامترهای عملکرد:
| محدوده اندازه گیری | 0 ¥10m... 400mH2O |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 2X محدوده نامی |
| دقت @ 25°C | ±0.1٪ (معمول) ±0.2٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ±0.15%F.S/سال (حداکثر.) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C (0-1m. 0-2m) ؛ 0-70°C |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -30 تا 100 درجه سانتیگراد |
| ارتعاش | 10g،55Hz 2kHz |
| شوک | 100 گرم |
| مواد مسکن | آلومینیوم ریخته شده، فولاد ضد زنگ 1Cr18Ni9Ti |
| مواد دیافراگم | فولاد ضد زنگ 316L |
| مقاومت عایق | ¥100MΩ@100VDC |
| درجه بندی ضد انفجار | ExiaIICT6 |
| درجه بندی حفاظت | IP68 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~1.6 کیلوگرم (بدون کابل) |
| مواد کابل | کابل پلی اتیلن، پلی اورتان، PTFE |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4×20mA با هارت | 15-30VDC | دو سیم |

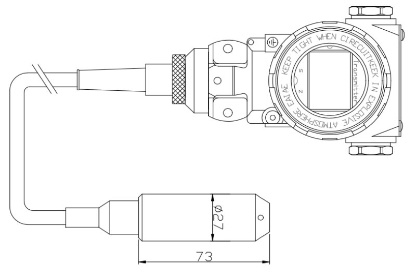

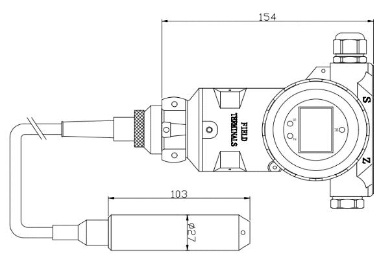

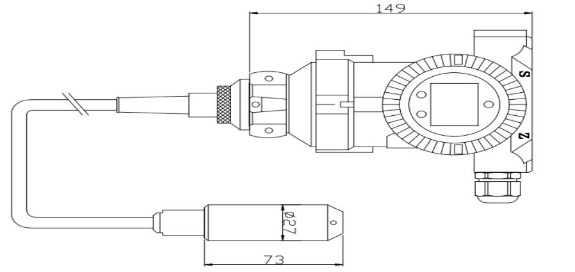

| طرح ساخت و ساز | |
| 2088 |
|
| 3051A | |
| 3051 | |
| اتصال الکتریکی | ||||
|
4 تا 20mA (هارت) |
1 | V+ | قرمز |
| 2 | V- | زرد | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 تا 20mA (هارت) |
1 | V+ | قرمز |
| 2 | V- | زرد | ||
| 3 | NC | |||
| 4 | NC | |||
|
4 تا 20mA (هارت) |
1 | V+ | قرمز |
| 2 | V- | زرد | ||
| 3 | GND | |||
| 4 | NC | |||
| نمونه های انتخاب |
نکات سفارش:
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با اجزای محصول در تماس با آن در طول انتخاب سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا جزئیات را به شرکت ما ارائه دهید و آن را در سفارش نشان دهید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.

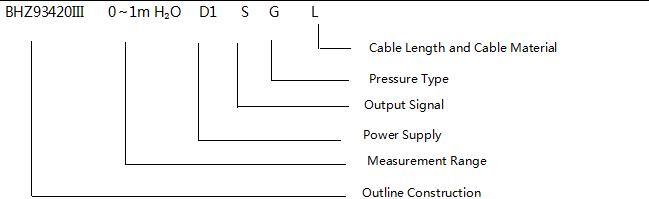

راهنماترتيب:
| BHZ93420 | کد | طرح ساخت و ساز | ||||||||
| III | فرستنده سطح مایع هوشمند | |||||||||
| محدوده اندازه گیری | 0~10 متر... 400 متر | |||||||||
| کد | منبع برق | |||||||||
| D1 | 24VDC | |||||||||
| کد | سیگنال خروجی | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCباHهنر | |||||||
| کد | اتصال الکتریکی | |||||||||
| B4 | 2088 با نمایش | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| کد | نوع فشار | |||||||||
| G | فشار اندازه گیری | |||||||||
| A | فشار مطلق | |||||||||
| S | فشار مرجع مهر شده | |||||||||
| کد | مواد کابل | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
