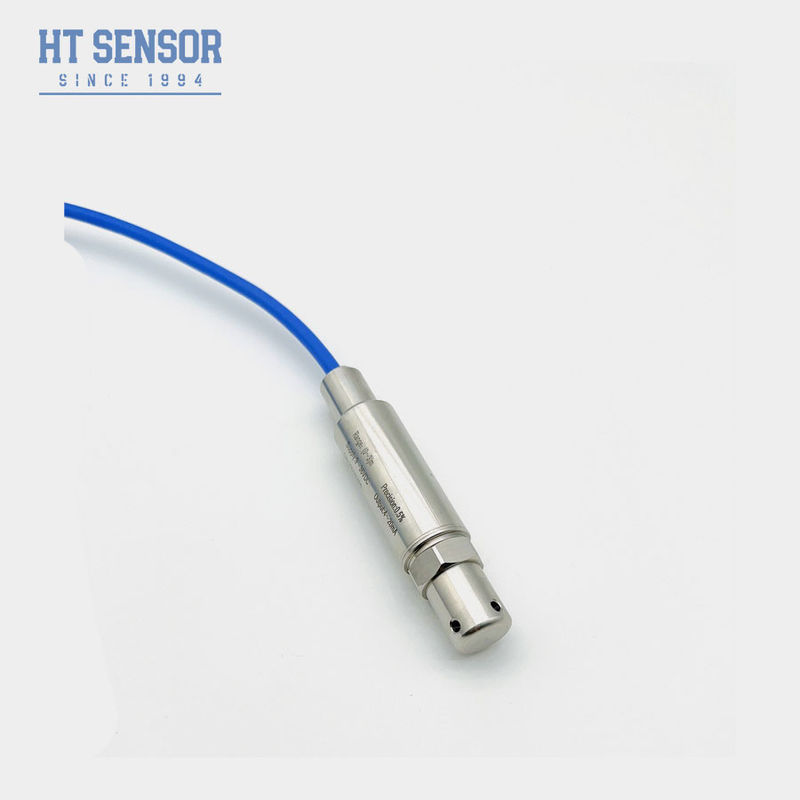

IP68 سنسور فشار آب سنسور فشار 4-20ma برای اندازه گیری سطح آب
Product Details
| شماره مدل: | BH93420-II | فرم خروجی: | 4-20mA یا RS485 |
|---|---|---|---|
| رتبه Ip: | IP68 | سفارشی: | غیر سفارشی |
| دقت: | 0.25٪، 0.3٪، 0.5٪ | جنس دیافراگم: | 316L استن استی |
| وزن خالص: | 0.6 کیلوگرم | بسته حمل و نقل: | کارتن |
| منشاء: | شان شی | کد HS: | 90261000 |
| قابلیت ارائه: | 1000-3000 | نوع نصب: | نوع شناور |
| نوع سیگنال خروجی: | 4-20mA یا RS485 | فرایند تولید: | سنسور سیلیکون پخش شده |
| نوع پروب: | نوع پروب | سفارشی سازی: | <i>Available |</i> <b>موجود |</b> <i>Customized Request</i> <b>درخواست سفارشی</b> |
| برجسته کردن |
BH93420-II حسگر فشار آب,حسگر فشار آب 4-20ma,4-20ma سنسور فشار برای اندازه گیری سطح آب,Water Pressure Transducer Sensor 4-20ma,4-20ma Pressure Sensor To Measure Water Level |
||
Product Description

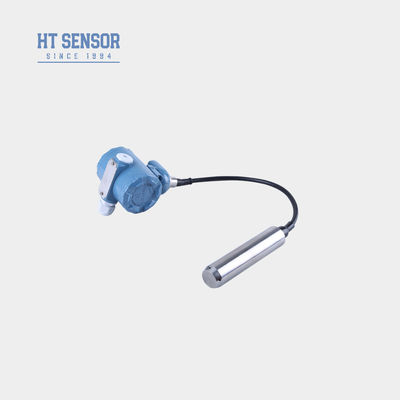

BH93420-II 4-20MA ANALOG OUTPUT ترانسمیتر سطح آب
بH93420IIWآذر سطحTفرستنده
معرفی ترامسمتر سطح آب:
فرستنده سطح آب BH93420-IIیک تجهیزات پیشرفته اندازه گیری سطح است که از سنسور سیلیکون پخش شده با دقت بالا برای اندازه گیری دقیق ارتفاع یا فشار مایع استفاده می کند.از یک دستگاه پخش دقیق استفاده می کند.سنسور فشار سیلیکون پیزورسیستیو به عنوان عنصر اندازه گیری سیگنال.سیگنال میلی ولت بدست آمده از اندازه گیری فشار استاتیک که مستقیمامتناسب با ارتفاع مایع، به یک خروجی استاندارد تبدیل می شوداز طریق مدارهای تقویت. با ایجاد یک ارتباط خطی بینسیگنال خروجی و ارتفاع مایع، آن را قادر می سازد اندازه گیری دقیقسطح مایع
مشخصات محصول فرستنده سطح آب:
1طراحی نوع تقسیم، تسهیل سیم کشی و کالیبراسیون در محل
2صفحه نمایش LED یا LCD
3. درجه ضد انفجار ExiaIICT6
4حفاظت بالا: IP68
5.PE، PU. PTFT
کاربردهای فرستنده سطح آب:
1. سازگار با 316LSS، مایعات غیر خوردنی
2نظارت بر سطح آب در کاربردهای مختلف مانند فاضلاب، آب صنعتی و شهری، مخازن آب، چاه ها، رودخانه ها، آب دریا، دریاچه ها و غیره
3اندازه گیری سطح سوخت در دیزل و مخازن سوخت
4. آرهبه طور گسترده ای در صنایع شیمیایی، نفت، برق، تصفیه آب و زمینه های دیگر استفاده می شود و یک راه حل قابل اعتماد برای اندازه گیری سطح مایع را برای تولید صنعتی فراهم می کند.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0~10m...400mH2O |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 2 X از محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.5٪ (معمولی) ±0.1٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیستریز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ±0.15%F.S/سال (حداکثر.) |
| حرکت درجه حرارت نقطه صفر | ±1.5%F.S. (معمول) ±2%F.S. (حداکثر) |
| حرکت درجه حرارت در مقیاس کامل | ±1.5%F.S ((نوعی)) ±2%F.S (حداکثر.) |
| دمای جبران | 0 تا 50 درجه سانتیگراد (0-1m ،0-2m) ؛ 0 تا 70 درجه سانتیگراد |
| دمای کار | -20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی | -30 تا 100 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | آلومینیوم ریخته شده، 1Cr18Ni9Ti |
| مواد دیافراگم | فولاد ضد زنگ 316L |
| مقاومت عایق | >=100MΩ@100VDC |
| درجه بندی ضد انفجار | از لحاظ ذاتی امن است |
| درجه بندی حفاظت | IP68 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~1.1Kg (بدون کابل) |
| مواد کابل | کابل پلی اتیلن، پلی اورتان، PTFE |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 15 ~ 30VDC | سیم 2/3/4 |
| پروتکل ارتباطی RS485 | 4 سیم |
|
نکات سفارش: |
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با قسمت های تماس محصول سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و در سفارش مشخص کنید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5هنگامی که مجهز به یک صفحه نمایش LED یا LCD باشد، ولتاژ منبع برق فرستنده نباید کمتر از 15VDC باشد.
6.موقعیت نصب باید منطقی باشد، از دخالت و آسیب های خارجی جلوگیری کند و نگهداری و تمیز کردن را تسهیل کند.
7تجهیزات باید قبل از نصب بررسی و کالیبراسیون شوند تا اطمینان حاصل شود که به درستی کار می کنند.
نظم راهنما:
| BH93420 | کد | طرح ساخت و ساز | ||||||||
| II/III | فرستنده سطح مایع با محفظه 2088 | |||||||||
| محدوده اندازه گیری | 0~10 متر... 400 متر | |||||||||
| کد | منبع برق | |||||||||
| D1 | 24VDC | |||||||||
| کد | سیگنال خروجی | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| کد | اتصال الکتریکی | |||||||||
| B4 | 2088 مسکن صنعتی | |||||||||
| B5 | 2088 با نمایش | |||||||||
| کد | نوع فشار | |||||||||
| G | فشار اندازه گیری | |||||||||
| A | فشار مطلق | |||||||||
| S | فشار مرجع مهر شده | |||||||||
| کد | مواد | |||||||||
| 01 | 304 فولاد ضد زنگ | |||||||||
| 02 | فولاد ضد زنگ 316L | |||||||||
| کد | مواد کابل | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFT | |||||||||
