گاز مایع سیلیکون روغن فشار فرستنده BP170 4 20mA فرستنده سنسور
Product Details
| شماره مدل: | BP170 | رتبه حفاظتی: | IP65 |
|---|---|---|---|
| سیگنال خروجی: | 4-20MA | وزن: | 0.3 کیلوگرم |
| مصالح ساختمانی: | 304 SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | کد HS: | 9026209090 |
| قابلیت ارائه: | 2000 عدد در ماه | محیط اندازه گیری: | گاز یا مایع |
| درجه دقت: | 0.25٪، 0.5٪، 0.3٪ | دامنه فشار: | 0kpa~10kpa...10MPa |
| فشار اضافه بار: | 2X از محدوده نامی | ||
| برجسته کردن |
سیلیکون روغن فشار فرستنده RoHs,فرستنده فشار روغن 20mA,BP170 4 سنسور فرستنده 20mA,Oil Pressure Transmitter 20mA,BP170 4 20mA Transmitter Sensor |
||
Product Description

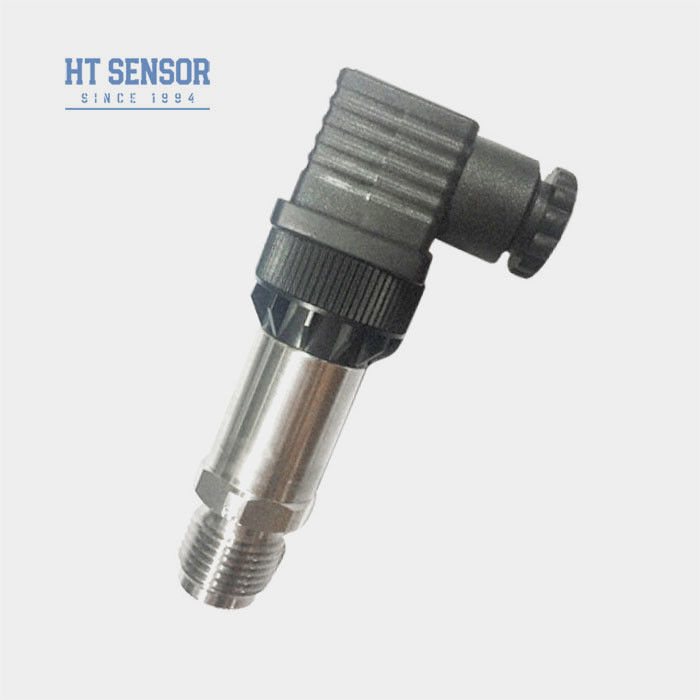

انتقال دهنده فشار BP170
معرفی سنسور فرستنده فشار:
فرستنده فشار BP170 از هسته ای پر از روغن جدا کننده مقاومت به فشار سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری برای قطعات، محصولات نیمه آماده و محصولات آماده قرار گرفته است،تضمین عملکرد پایدار و قابل اعتمادساخته شده از مواد فولادی با کیفیت بالا با مقاومت بسیار عالی در برابر خوردگی، مناسب برای اندازه گیری رسانه های خوردگی مختلف و گزینه های مختلف سیگنال خروجی در دسترس هستند،مانند 4-20mA، 0-5V، و غیره، برای انطباق با نیازهای مختلف سیستم کنترل
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2طراحی جمع و جور و سبک وزن
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
5.این عملکرد خطی خوبی دارد و می تواند نتایج دقیق اندازه گیری فشار را ارائه دهد
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد: | |
| محدوده اندازه گیری | 0kPa ~ 10kPa... 10MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~1 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نمونه های انتخاب:
نکات سفارش:
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.

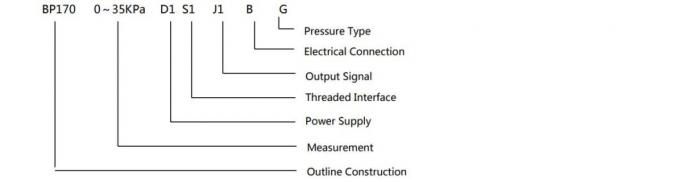

راهنماي سفارش:
| BP170X | فرستنده فشار آنالوگ | ||||||||

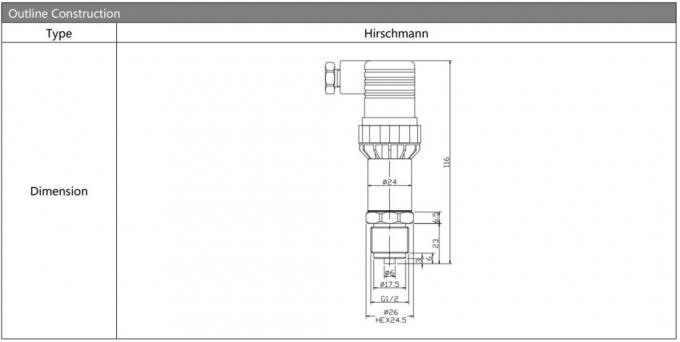

| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

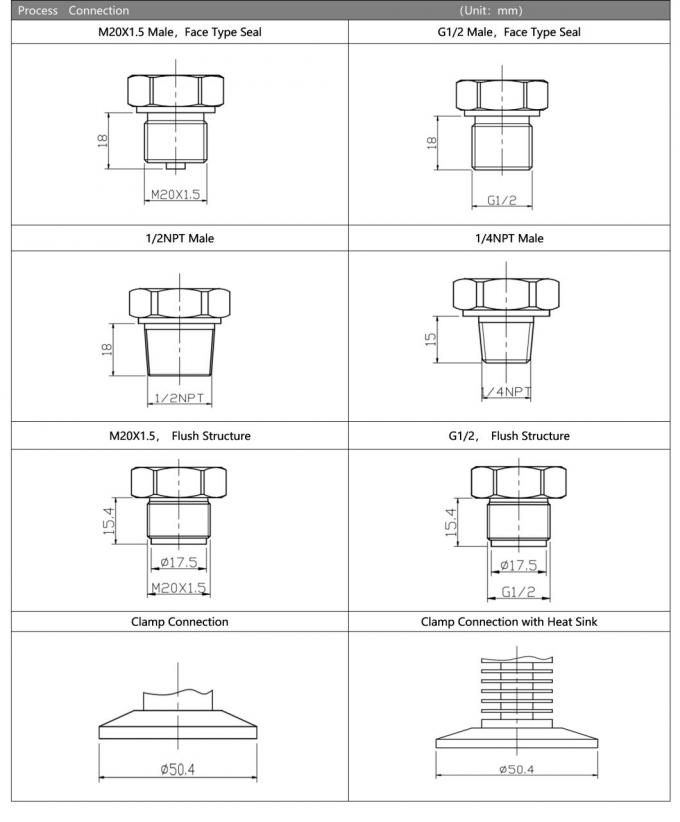

| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
