BP157 سنسور فشار دیافراگم سیلیکون فولاد ضد زنگ 4-20mA
Product Details
| شماره مدل: | BP157 | منبع تغذیه: | 12-30VDC |
|---|---|---|---|
| سیگنال خروجی: | 4-20 میلی آمپر | دمای جبران خسارت: | -10 ~ 70 ℃/سفارشی |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | مصالح مسکن: | 304/316L |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | عنصر حس: | سنسور فشار سیلیکون منتشر شده |
| مبدا: | بائوجی، چین | کد Hs: | 9026201090 |
| قابلیت ارائه: | 2000pcs در ماه | محیط اندازه گیری: | مایع یا گاز |
| درجه دقت: | 0.25 درصد0.5 درصد | محدوده فشار: | 0kpa~10kpa...20MPa |
| رتبه بندی IP: | IP65 | ||
| برجسته کردن |
BP157 سنسور فشار دیافراگم سیلیکون,4-20mA سنسور فشار دیافراگم سیلیکون,از فولاد ضد زنگ فشار 4-20mA,4-20mA Silicon Diaphragm Pressure Sensor,Stainless Steel Pressure Transducer 4-20mA |
||
Product Description

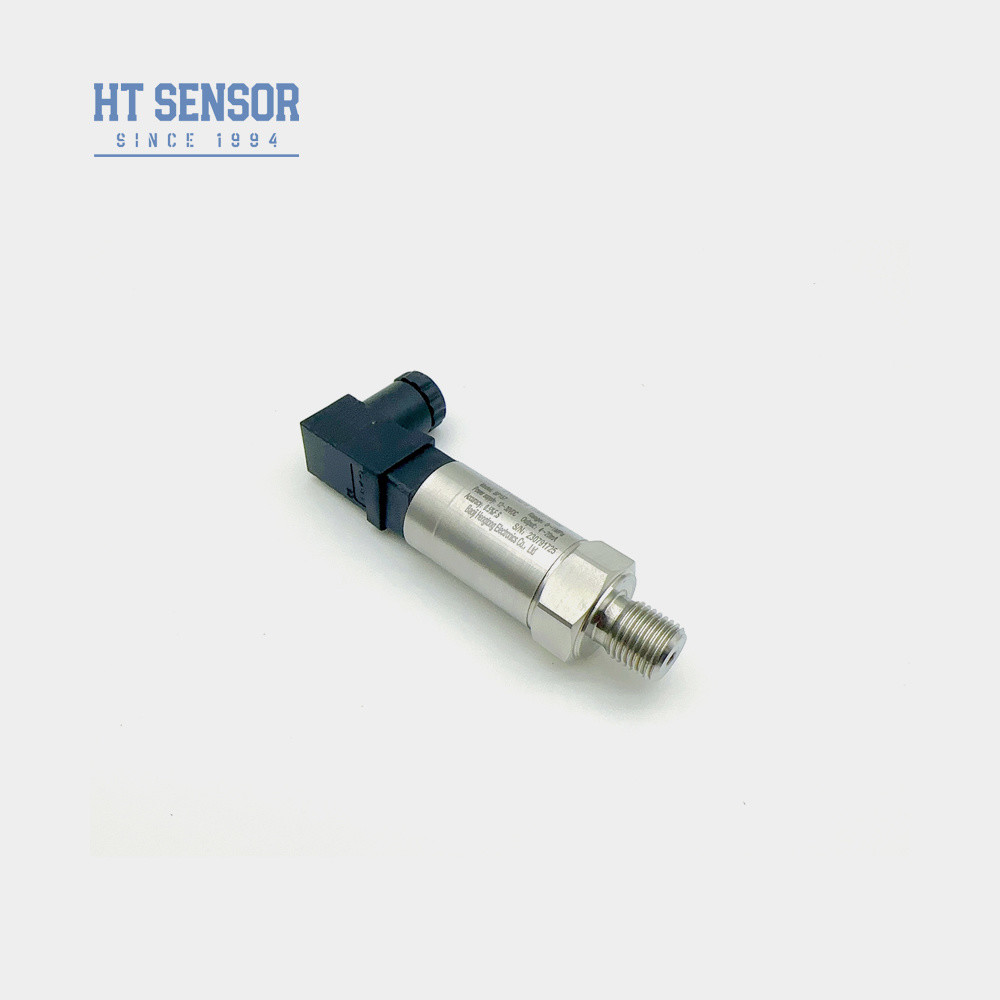

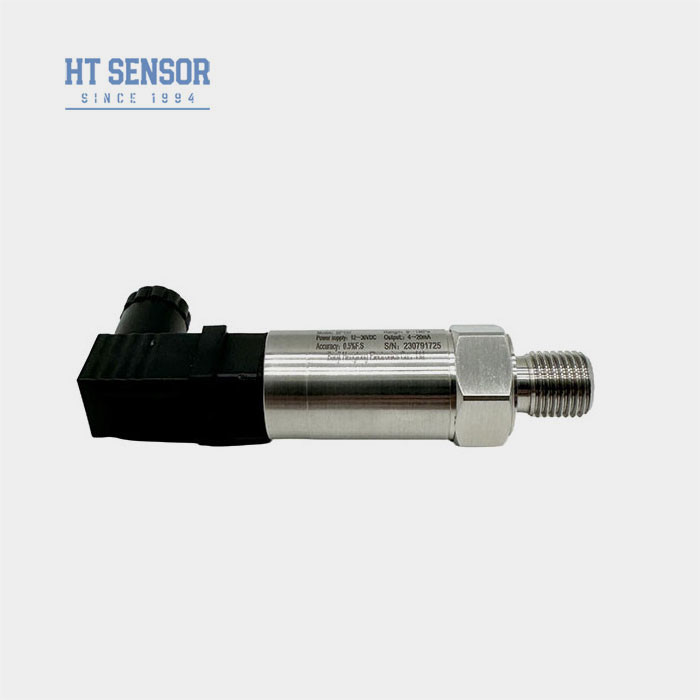

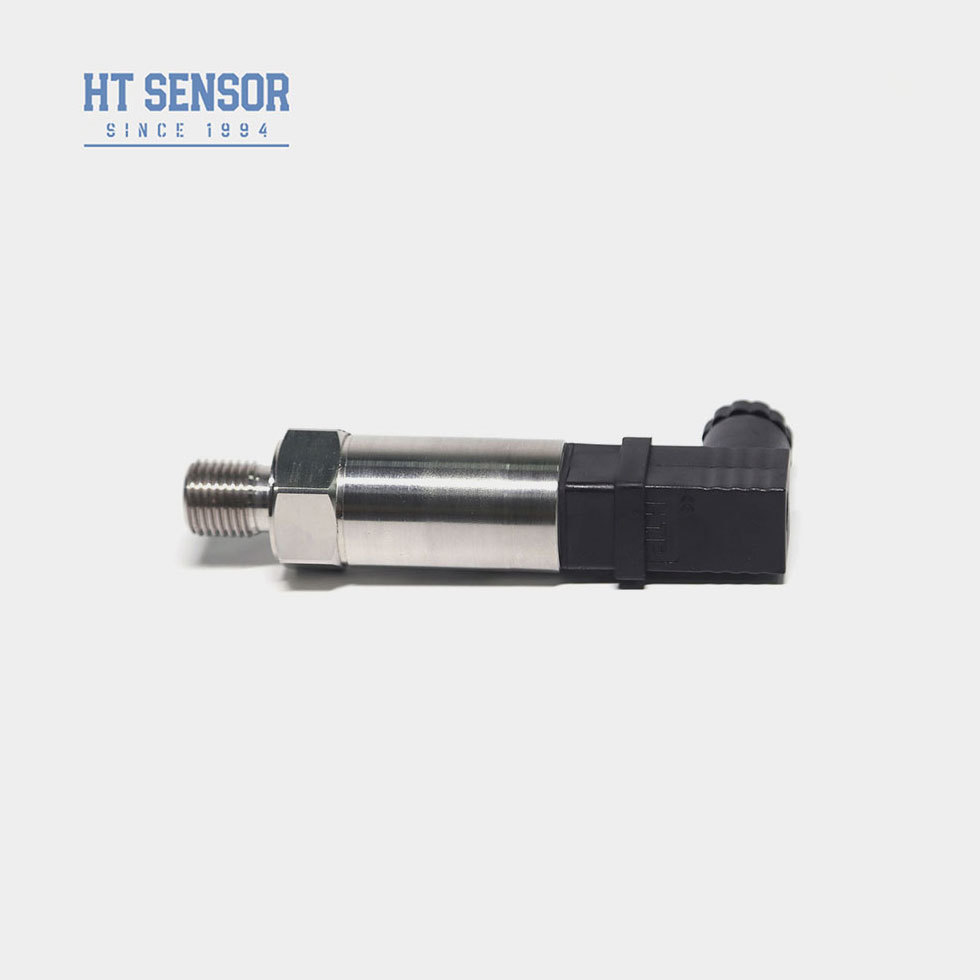

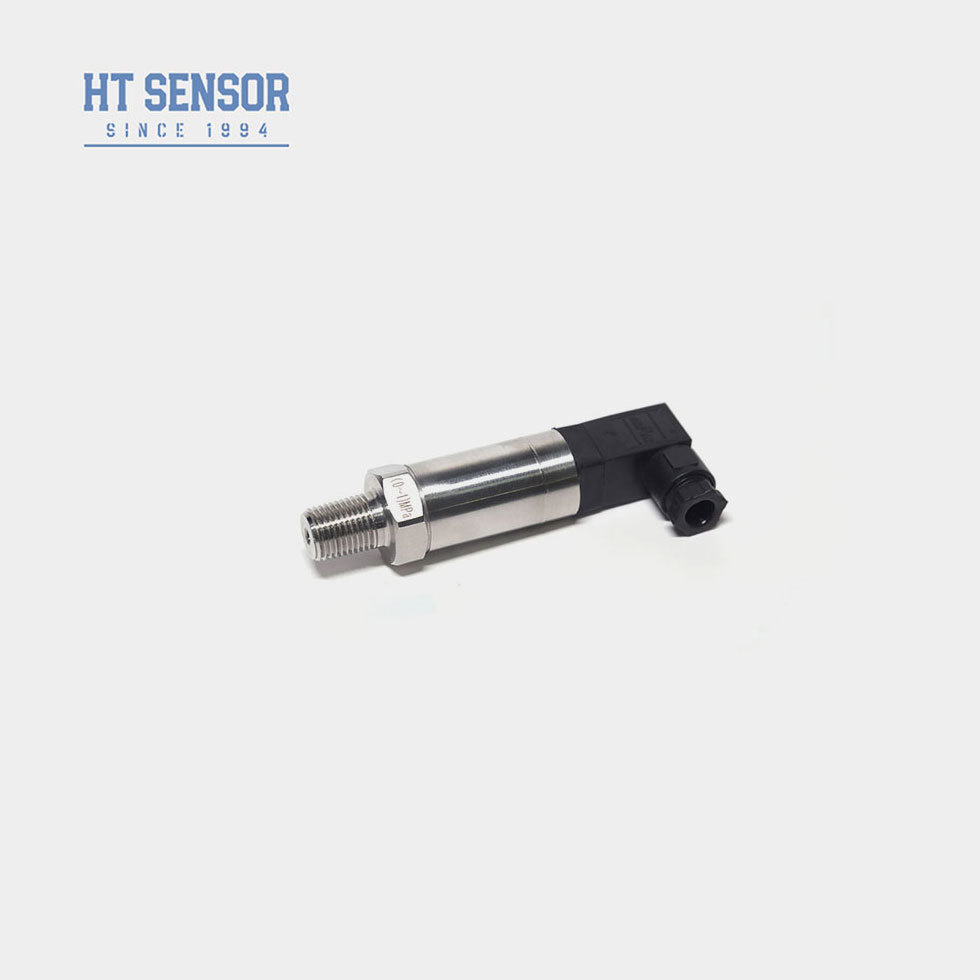

HENGTONG BP157 سنسور فشار سیلیکونی OEM استیل ضد زنگ
فرستنده فشار BP157
معرفی سنسور فشار سیلیکونی:
BP157 سنسور فشار سیلیکونی از هسته پر از روغن غشای ایزولاسیون مقاوم در برابر فشار سیلیکونی سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. مدار پردازش سیگنال در داخل یک محفظه استیل ضد زنگ قرار دارد و سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کند. این محصول تحت آزمایش های دقیق و غربالگری پیری اجزای سازنده، محصولات نیمه تمام و محصولات نهایی قرار گرفته است تا عملکردی پایدار و قابل اعتماد را تضمین کند.
ویژگی های محصول:
1. محدوده اندازه گیری وسیع، ساختار استیل ضد زنگ، اشکال مختلف رابط فشار
2. ساختار استیل ضد زنگ با درجه حفاظت IP65
3. صفر و مقیاس کامل قابل تنظیم
4. دقت بالا، ساختار تمام استیل ضد زنگ
کاربردها:
1. اندازه گیری فشار گازها و مایعات غیر خورنده با استیل ضد زنگ 316L
2. در صنایع دریایی و هوانوردی کاربرد دارد
3. در فرآیندهای صنعتی در محل مانند نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی استفاده می شود
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
|
پارامترهای عملکرد:
|
|
| محدوده اندازه گیری | 0kPa ~ 10kPa…20MPa |
| نوع فشار | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| تکرارپذیری و هیسترزیس | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| پایداری بلند مدت | ±0.1%F.S/Year(Typ.) ±0.2%F.S/Year(Max.) |
| دریفت دمای نقطه صفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| دریفت دمای مقیاس کامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| جبران دما | 0-70ºC(≤10mpa, قابل تنظیم) |
| دمای عملیاتی | -20ºC~80ºC |
| دمای ذخیره سازی | -40ºC~120ºC |
| لرزش | 10g,55Hz ~ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | Ex db IIC T6 Gb |
| درجه حفاظت | IP65 |
| آب بندی O-Ring | لاستیک فلوئورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| نکات سفارش: |
1. محدوده اندازه گیری: محدوده اندازه گیری فشار مورد نیاز را تعیین کنید، یعنی حداقل و حداکثر مقادیر فشار که باید اندازه گیری شوند. اطمینان حاصل کنید که محدوده اندازه گیری فرستنده فشار سیلیکونی منتشر شده انتخاب شده، الزامات برنامه را برآورده می کند.
2. نوع سیگنال خروجی: نوع سیگنال خروجی مورد نظر را تعیین کنید، مانند سیگنال آنالوگ (مانند 4-20mA یا 0-10V) یا سیگنال دیجیتال (مانند RS485 یا Modbus). اطمینان حاصل کنید که نوع سیگنال خروجی فرستنده ای که انتخاب می کنید با سیستم کنترل یا دستگاه شما سازگار است.
3. الزامات دقت: دقت اندازه گیری فشار مورد نیاز را تعیین کنید. برنامه های مختلف ممکن است الزامات دقت متفاوتی داشته باشند، فرستنده فشار سیلیکونی منتشر شده ای را انتخاب کنید که متناسب با نیازهای برنامه شما باشد.
4. محدوده دما: محدوده دمای محیط برنامه را در نظر بگیرید تا اطمینان حاصل شود که فرستنده انتخاب شده می تواند به درستی در این محدوده دما کار کند.
5. سازگاری با محیط: خواص محیطی که اندازه گیری می شود، مانند مایع یا گاز را درک کنید و اطمینان حاصل کنید که فرستنده فشار سیلیکونی منتشر شده انتخاب شده با آن محیط سازگار است.
6. روش نصب: روش نصب فرستنده را تعیین کنید، مانند نصب فلنج، نصب رزوه ای یا روش های دیگر. اطمینان حاصل کنید که فرستنده ای که انتخاب می کنید با نیازهای نصب شما مطابقت دارد.
| راهنمای سفارش: | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | ساختمان کلی | ||||||||
| 5 | دوشاخه پاکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع تغذیه | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | دیگر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر موارد (فلنج ¢50.4) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | خروجی کابل مهر و موم شده 1.5 متر | ||||||||
| B4 | دیگر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار گیج | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر و موم شده | ||||||||
سوالات متداول:
1. س: ویژگی های فرستنده های سنسور فشار شما چیست؟
پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
پاسخ: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم
3. س: ظرفیت تولید شما چقدر است؟
پاسخ: تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود از قبل با تیم فروش ما تماس بگیرید تا از تولید روان و برنامه ریزی تحویل اطمینان حاصل شود.
4. س: دوره تحویل معمول چقدر است؟
پاسخ: 5 تا 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه است؟ تخفیف دارد؟
پاسخ: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ می دهد، دستورالعمل از راه دور از طریق شبکه رایانه شخصی همیشه در دسترس است.
