Model NO.: | BP156 | Customized: | Customized |
---|---|---|---|
Protection Rating: | IP65 | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
Specification: | Silicon pressure sensor | Trademark: | HTsensor |
Origin: | Baoji, China | HS Code: | 9026209090 |
Type: | Normal Pressure Transmitter | Structure Type: | Diffused Silicon Pressure Transmitter |
Pressure range: | 0kpa~10kpa...10MPa | Customization: | Available Customized Request |

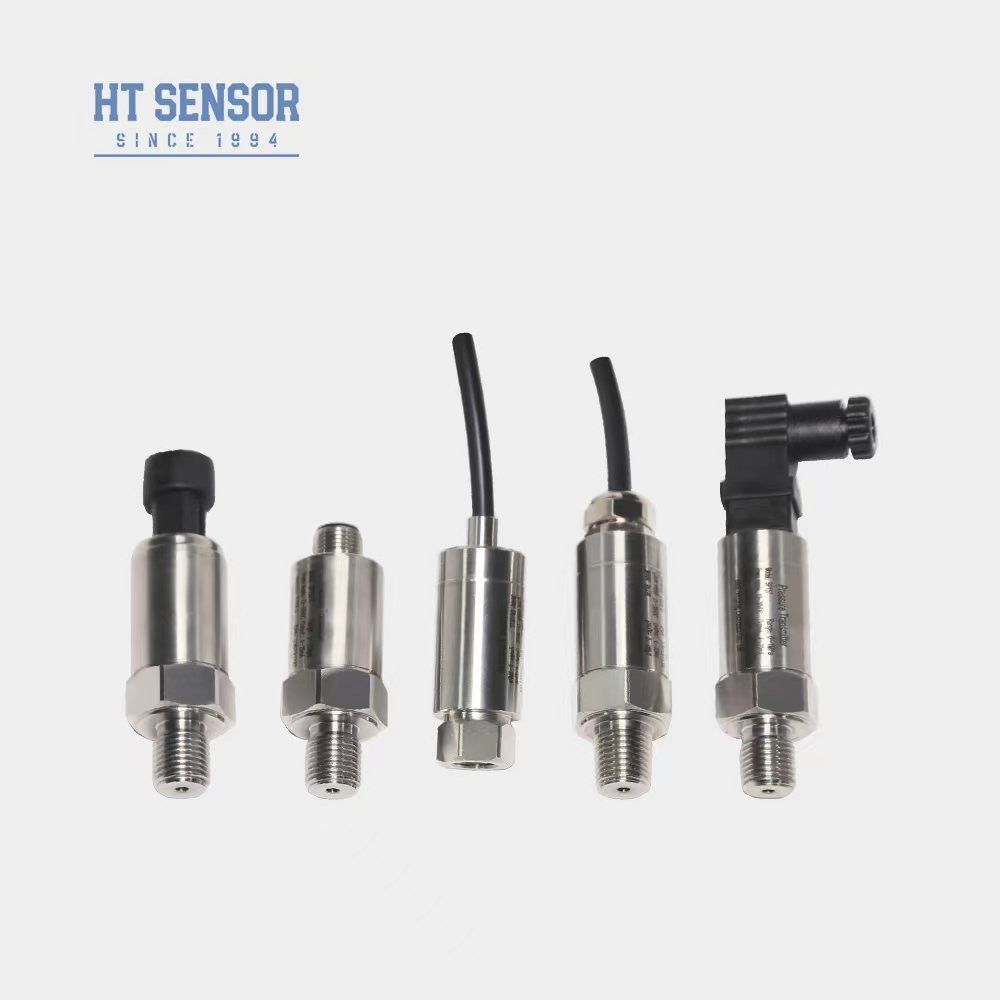

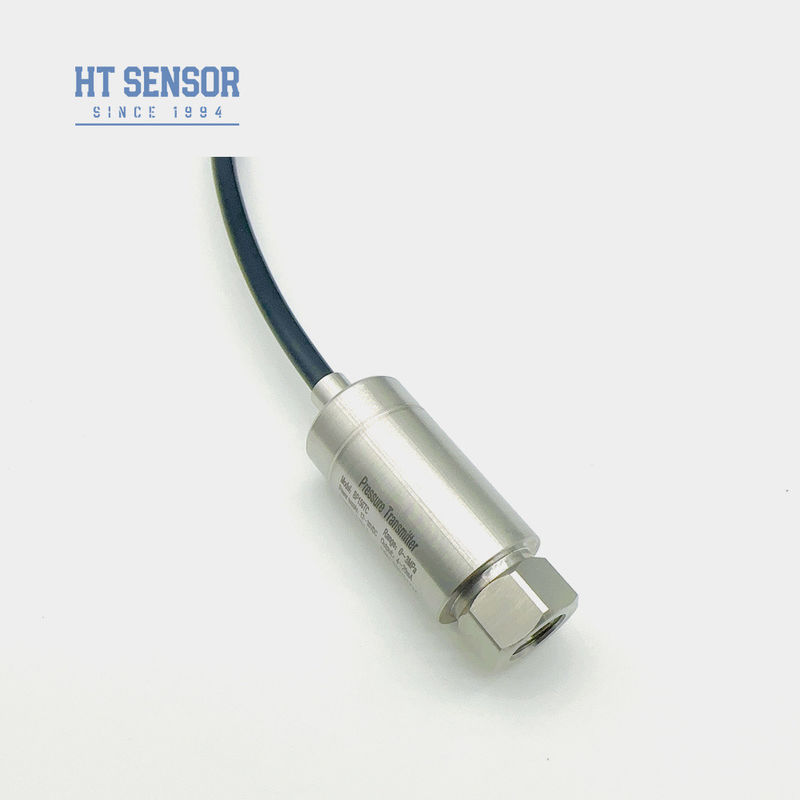

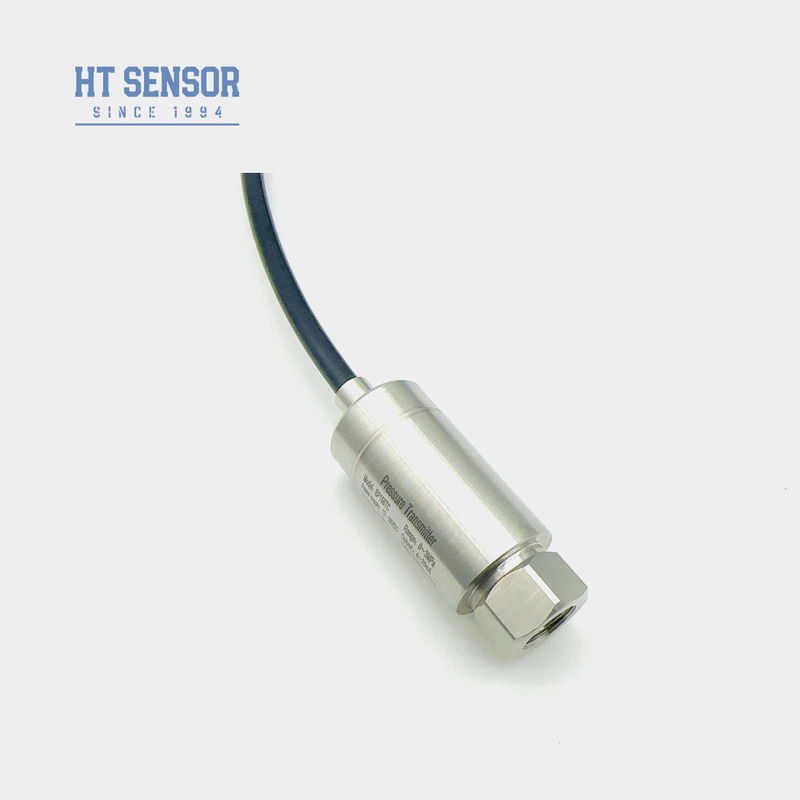

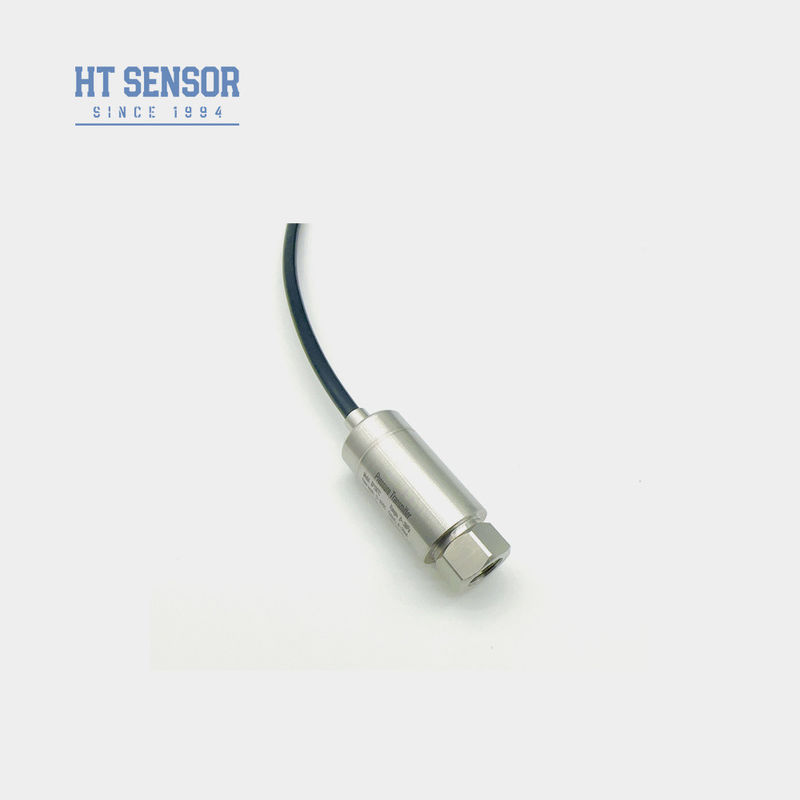

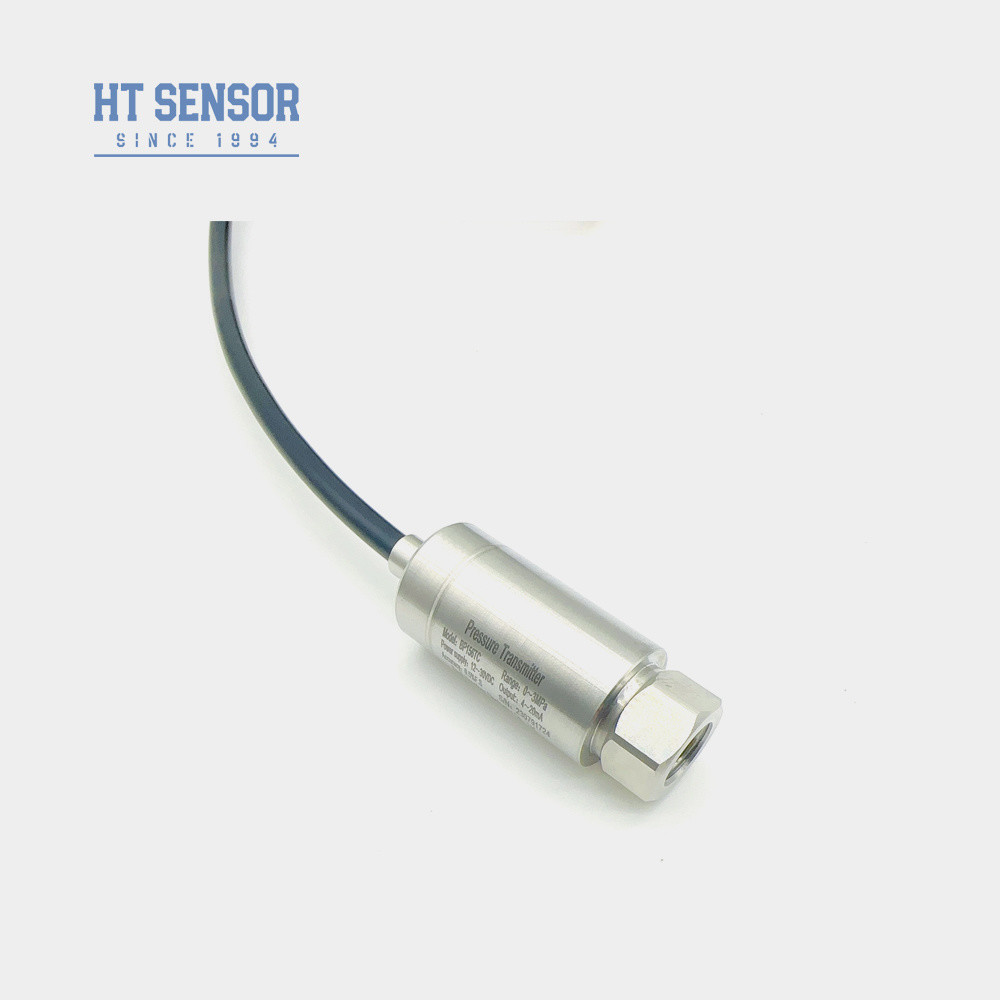

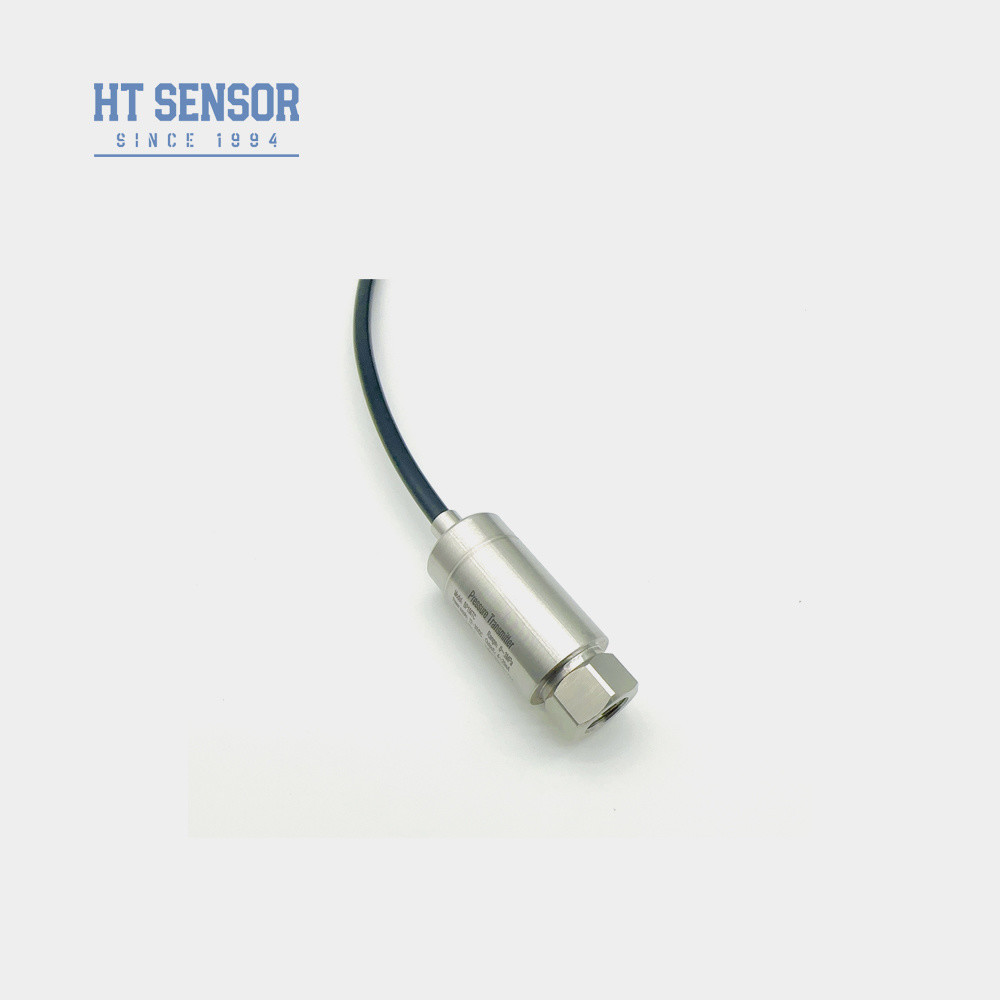

BP156 انتقال دهنده فشار
مقدمه:
فرستنده فشار BP156 یک راه حل اقتصادی است که به طور خاص برای کمپرسور هوا و برنامه های خنک کننده طراحی شده است.داراي مدار هاي توليد شده از پردازنده هاي پرقدرت ما در يک دستگاه کامپکت، طراحی محکم
از طریق تست های دقیق در سطح قطعات و فرآیندهای جامع غربالگری پیری برای هر دو محصولات نیمه آماده و نهایی،ما ثبات طولانی مدت و دقت اندازه گیری را تضمین می کنیم - حتی در محیط های چالش برانگیز با رطوبت بالا یا تداخل الکترومغناطیسی قوی.
این فرستنده با هزینه بهینه عملکرد قابل اعتماد را در تاسیسات صنعتی با فضای محدود که دوام عملیاتی بسیار مهم است، ارائه می دهد.
مشخصات محصول:
پارامترهای عملکرد: | |
محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa |
نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
اضافه بار | ≤ 1.5 برابر محدوده نامی |
دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
پاسخ فرکانسی | 2.4khz |
دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
دمای کار | -20 تا 80 درجه |
دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
ارتعاش | 10g،55Hz ~ 2kHz |
مواد مسکن | 304۳۱۶ لیتر |
مواد دیافراگم | 316L |
مقاومت عایق | 100MΩ 100VDC |
درجه بندی حفاظت | IP65 |
مهر O-Ring | لاستیک فلورو |
وزن | ~0.25kg |
سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
0~10/20mA | 3 سیم |
|
0/1 تا 5 ولت | ||
0/1 ~ 10 ولت | ||
0.5 تا 4.5 ولت | 5VDC |
نمونه های انتخاب |
نکات سفارش |

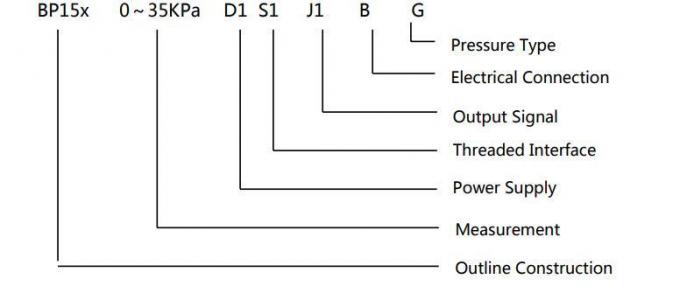

راهنمای سفارش | |||||||||
BP15X | فرستنده فشار آنالوگ | ||||||||

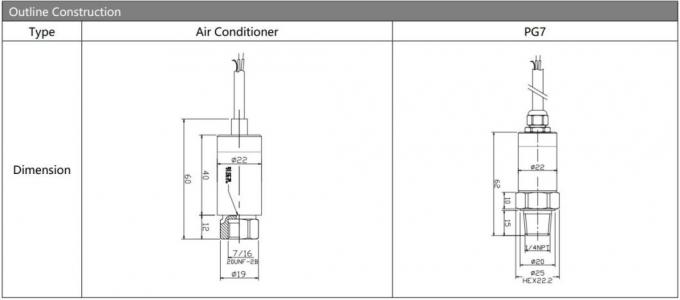

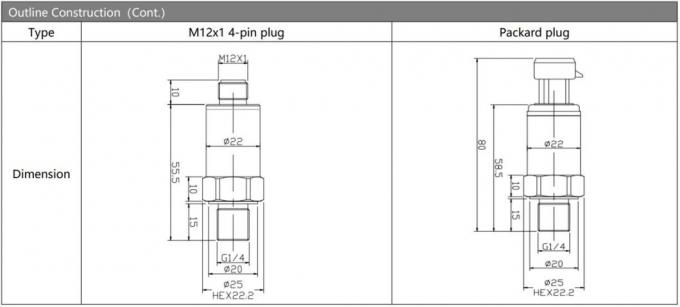

کد | طرح ساخت و ساز | ||||||||
5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
کد | منبع برق | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | سایر | ||||||||
کد | سیگنال خروجی | ||||||||
S1 | 4~20mADC | S5 | 0~20mADC | ||||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
S4 | 0~10mADC | ||||||||

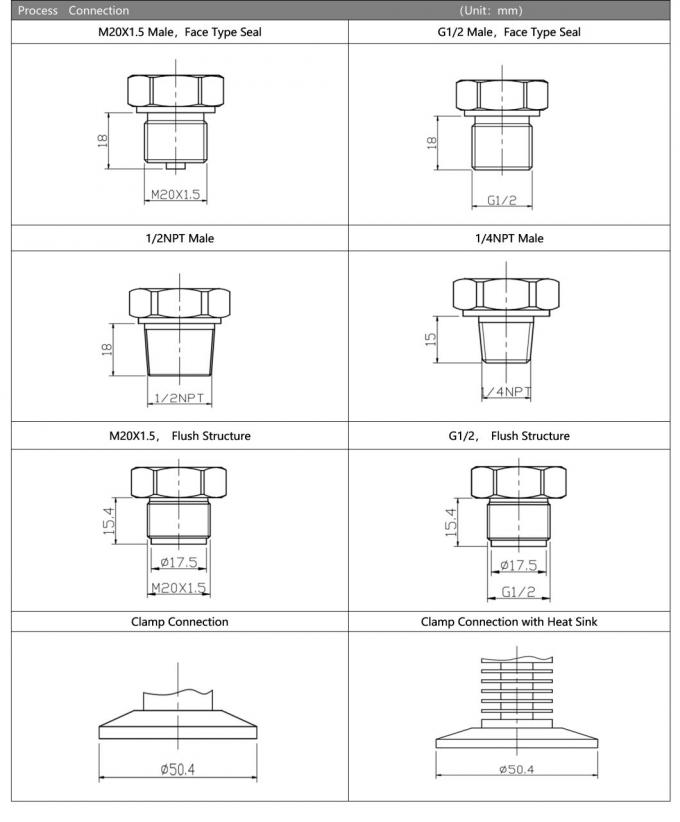

کد | اتصال فشار | ||||||||
J1 | M20×15 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | سایر ((¢50.4 فلنج) | ||||||||

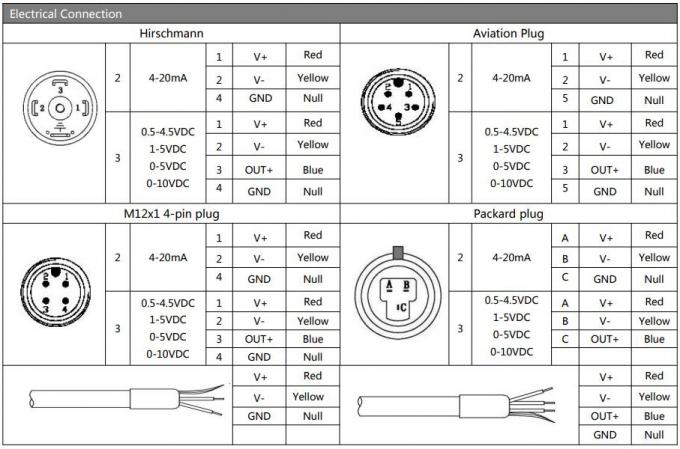

کد | اتصال الکتریکی | ||||||||
B1 | هیرشمن | ||||||||
B2 | PG7 | ||||||||
B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
B4 | سایر | ||||||||
کد | نوع فشار | ||||||||
G | فشار اندازه گیری | ||||||||
A | فشار مطلق | ||||||||
S | فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
