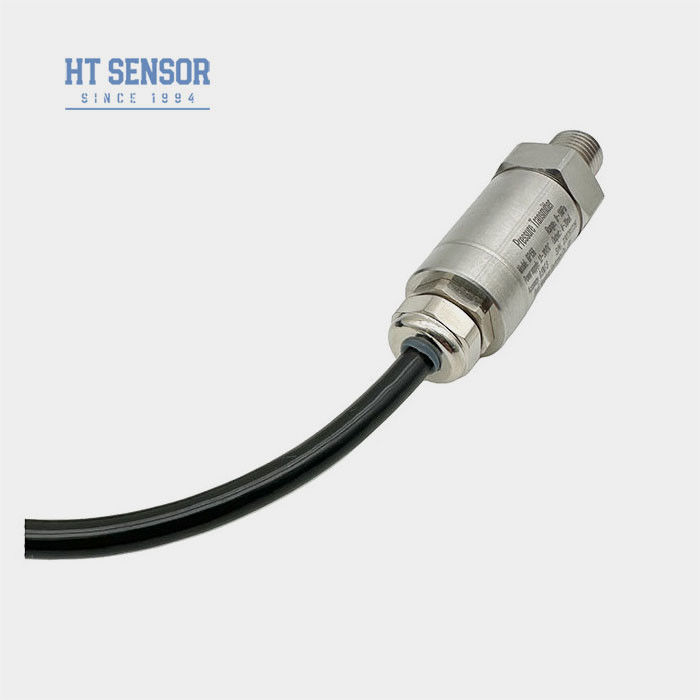

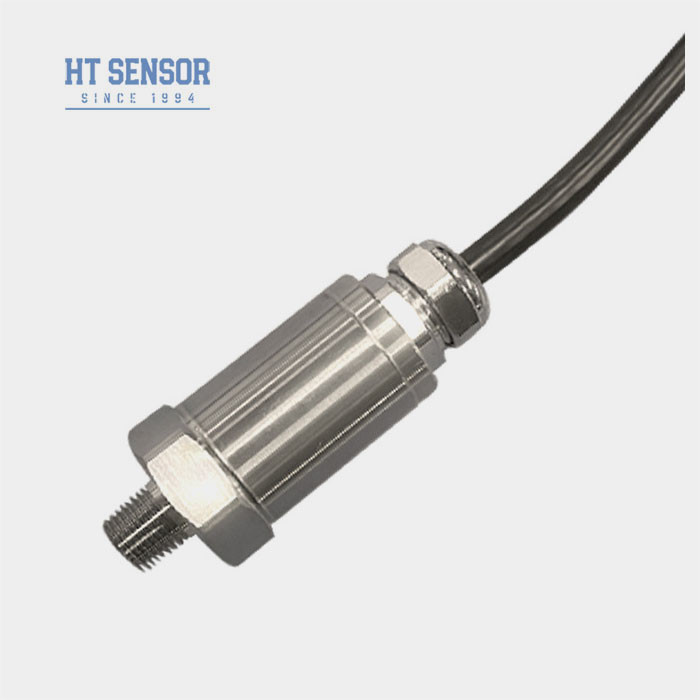

BP156 OEM 4-20mA سنسور فرستنده فشار بالا برای اندازه گیری مایعات گاز آب
جزئیات محصول
| شماره مدل: | BP156 | مصالح ساختمانی: | فولاد ضد زنگ |
|---|---|---|---|
| علامت تجاری: | HTsensor | منشاء: | چین |
| نوع ساختار: | حسگر فشار سیلیکون منتشر شده | درجه دقت: | 0.5% FS |
| دامنه فشار: | 0kpa~10kpa...20MPa | رتبه Ip: | IP65 |
| سفارشی سازی: | OEM و ODM | قدرت: | 5VDC //24VDC |
| برجسته کردن |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
توضیحات محصول
BP156 OEM 4-20mA سنسور فرستنده فشار بالا برای اندازه گیری مایعات گاز آب
BP156 انتقال دهنده فشار
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP156 از هسته پر از روغن غشا ایزولیشن مقاوم به فشار سیلیکون HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده،و محصولات نهایی برای اطمینان از عملکرد پایدار و قابل اعتماد.
ویژگی های محصولاز سنسور فرستنده فشار:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3.دقت بالا، تمام ساختار فولاد ضد زنگ
درخواست هااز سنسور فرستنده فشار:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرداز سنسور فرستنده فشار: | |
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نمونه های انتخاب |
| نکات سفارش |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین درجه حرارت کار نامی برای - 20 °C ~ 250 °C. هنگامی که دمای کار محصول کمتر از - 20 °C است، باید حلقه مهر و موم نوع EPDM O انتخاب شود.
6. طول پیش فرض کابل 1.5m است و سه نوع مواد برای انتخاب وجود دارد.اگر مشخص نشده است، مواد کابل پلی اتیلن می تواند استفاده شود.اگر به مواد مختلف کابل نیاز دارید،لطفاً در سفارش مشخص کنید.7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.

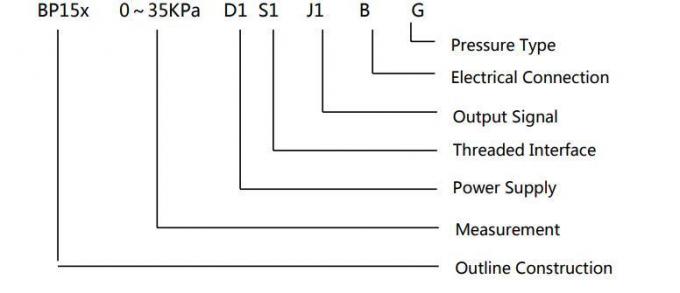

| راهنمای سفارش | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||

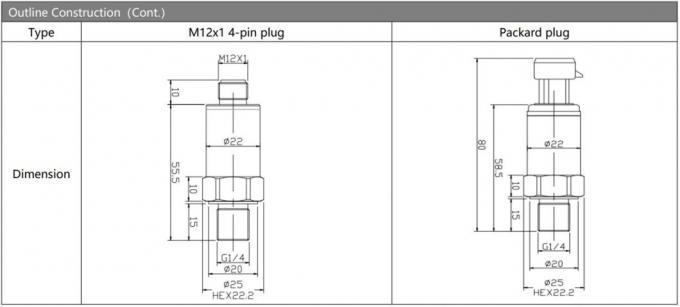

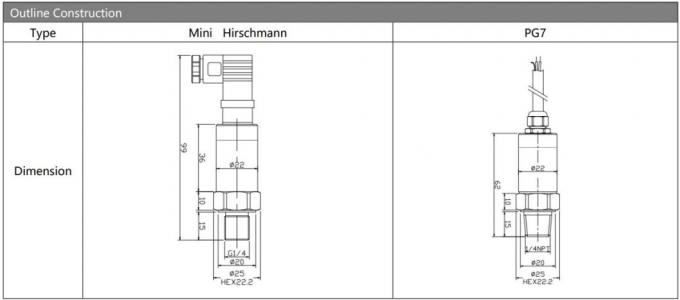

| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

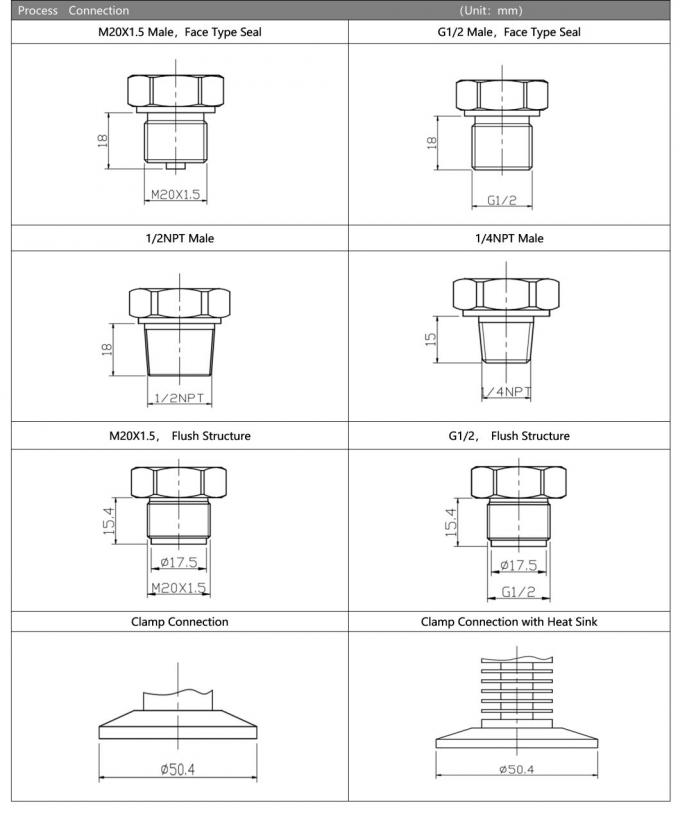

| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||

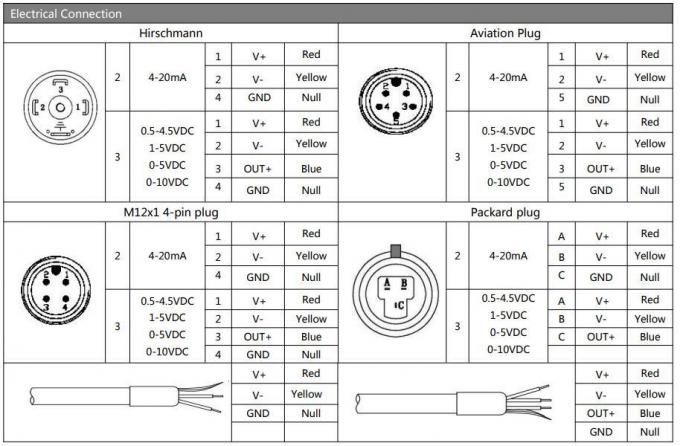

| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
سوالات عمومی
س: شما شرکت تجاری یا تولید کننده هستید؟
A: ما یک تولید کننده از سال 2004 هستیم، متعهد به تولید دقیق ترین، ثبات طولانی مدت، هزینه موثر فشار/سطح/معدات اندازه گیری درجه حرارت.
س: سیستم کنترل کیفیت شما چیست؟
A: کارخانه ما تحت ISO 9001-2015 گواهی شده است. تمام محصولات با جبران دما و آزمایش پیری 48 ساعت قبل از حمل و نقل تکمیل می شوند.
سوال: ضمانت محصولات شما چیست؟
ج: 12 تا 18 ماه از تاریخ حمل، برای آسیب های غیر انسانی.
س: حمل و نقل و تحویل؟
A: سفارشات کوچک با DHL، Fedex، TNT، UPS تحویل داده می شوند، با زمان تحویل در 4 - 5 روز کاری.
سفارشات بزرگ توصیه می شود که از طریق دریا ارسال شوند.
