حسگر HT پیزورزیستیو OEM هیدرولیک فشار BP93420-IB حسگر فشار
Product Details
| مدل شماره: | BP93420-IB | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح مسکن: | 304S.S 316L | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| علامت تجاری: | HTsensor | مبدا: | چین |
| نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده | محیط اندازه گیری: | مایع |
| درجه دقت: | 0.5 گرم | محدوده فشار: | 0kpa~10kpa...100MPa |
| برجسته کردن |
سنسور فشار هیدرولیک پیزورسیستوی,فرستنده فشار OEM BP93420-IB,سنسور فشار هیدرولیک با ضمانت,OEM pressure transmitter BP93420-IB,Hydraulic pressure sensor with warranty |
||
Product Description

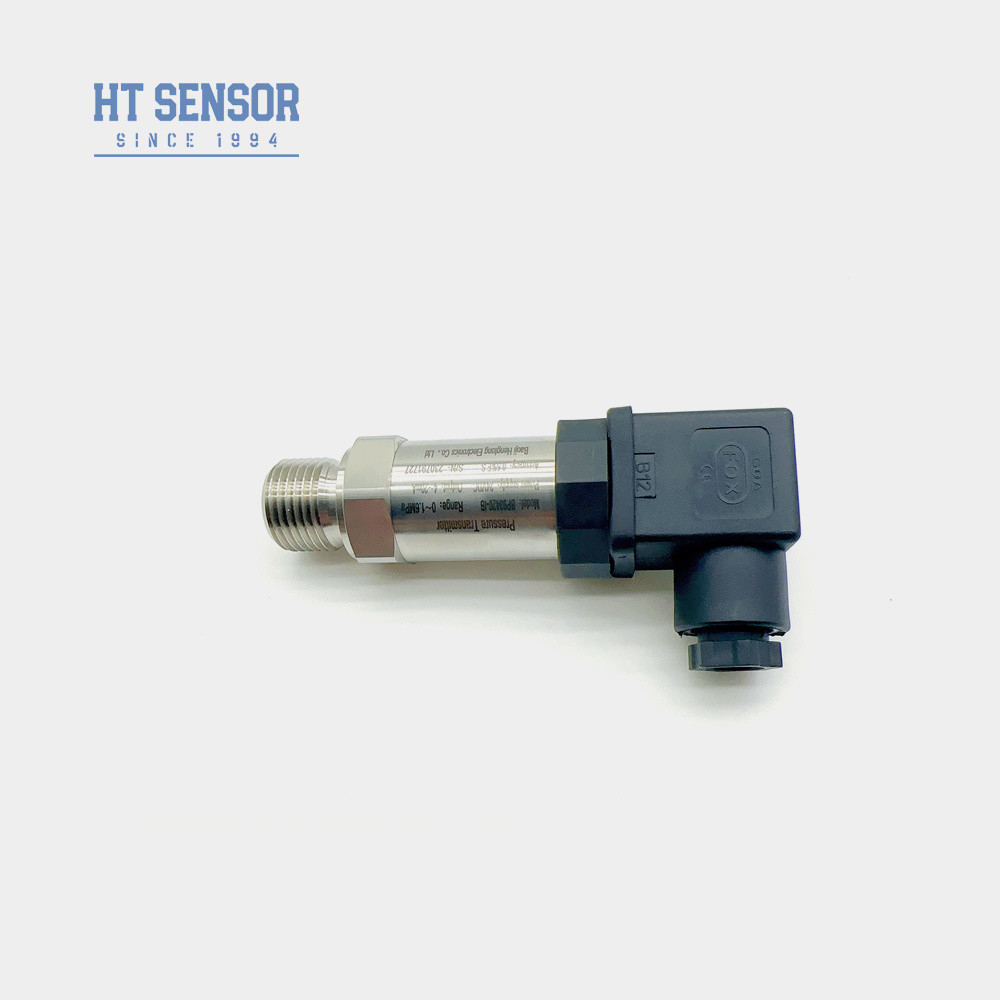

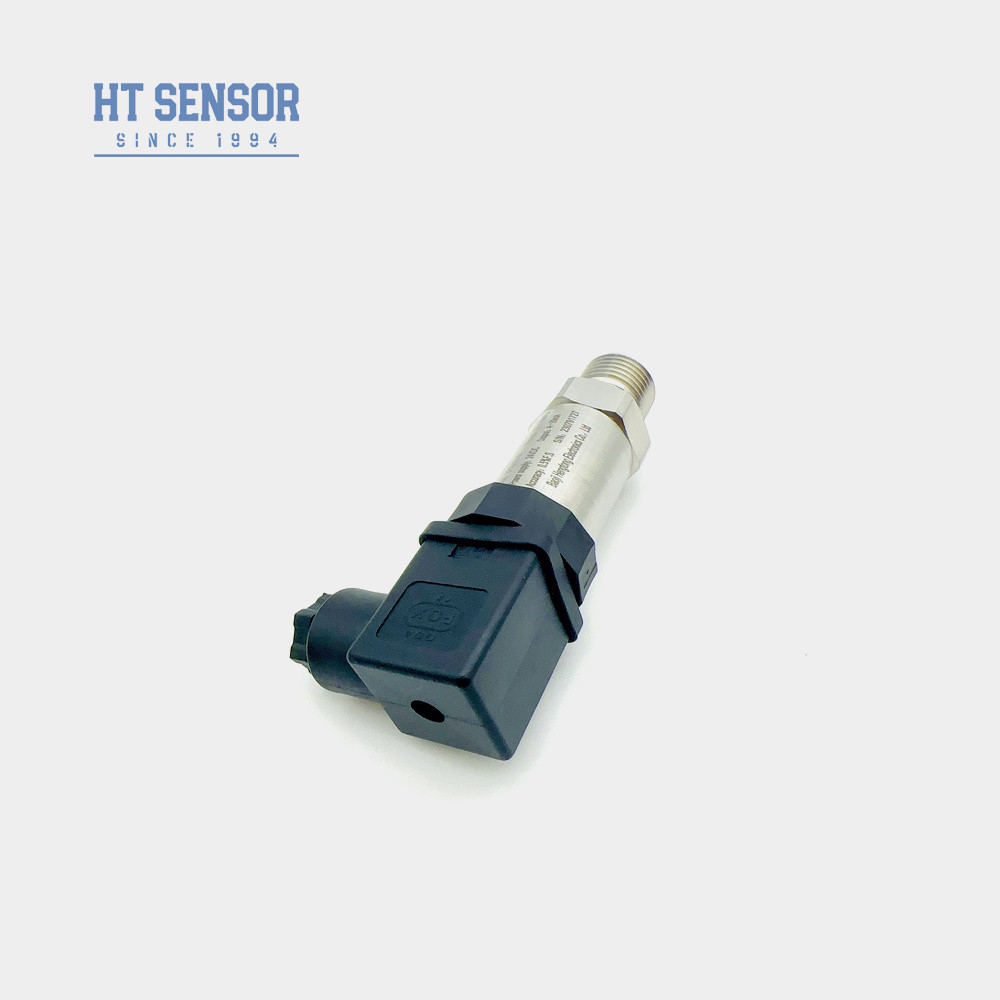

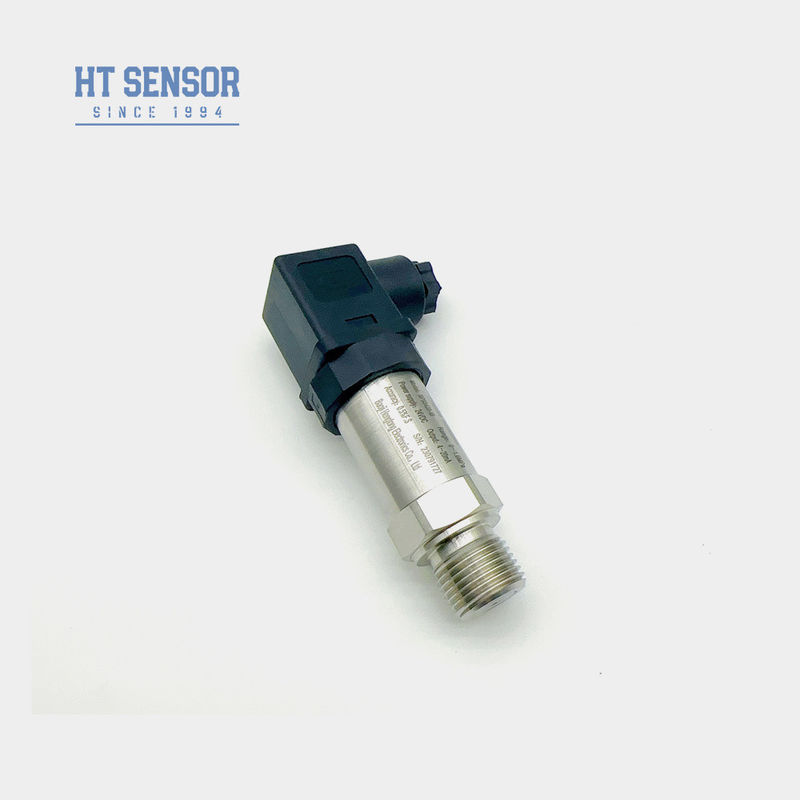

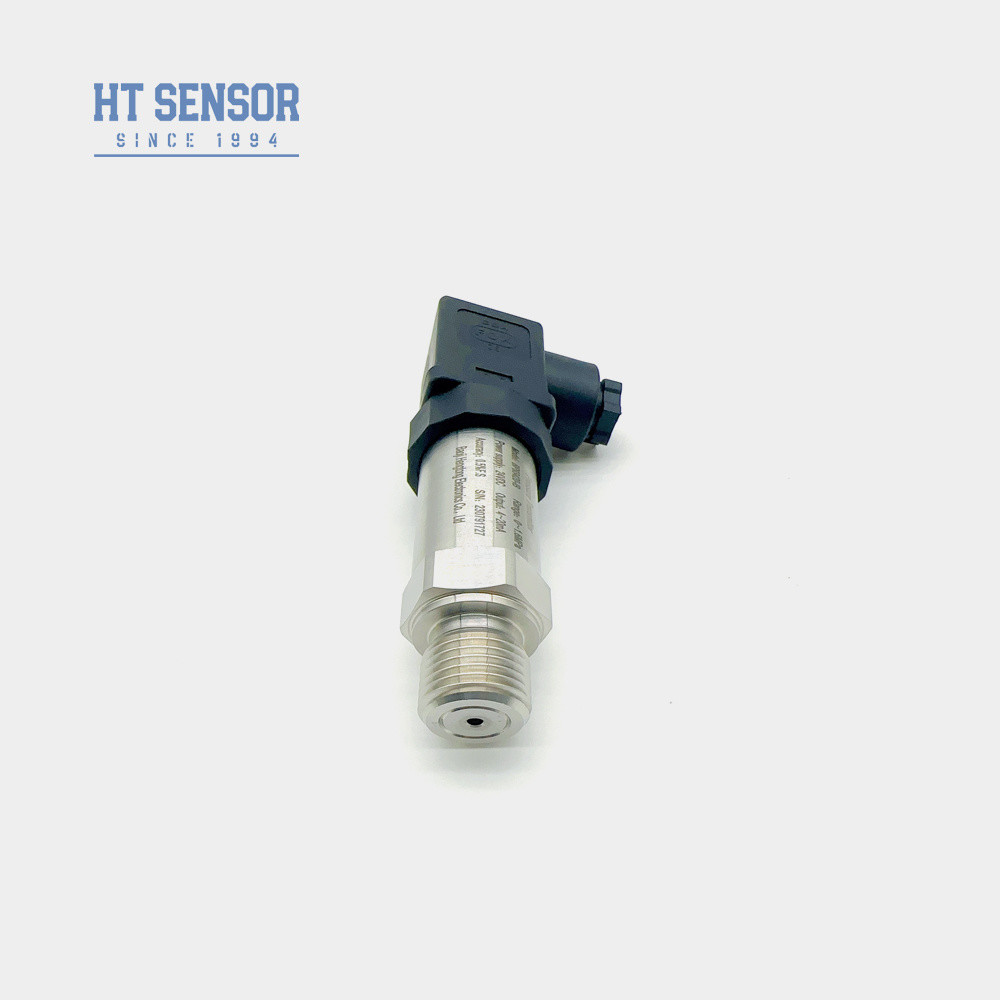

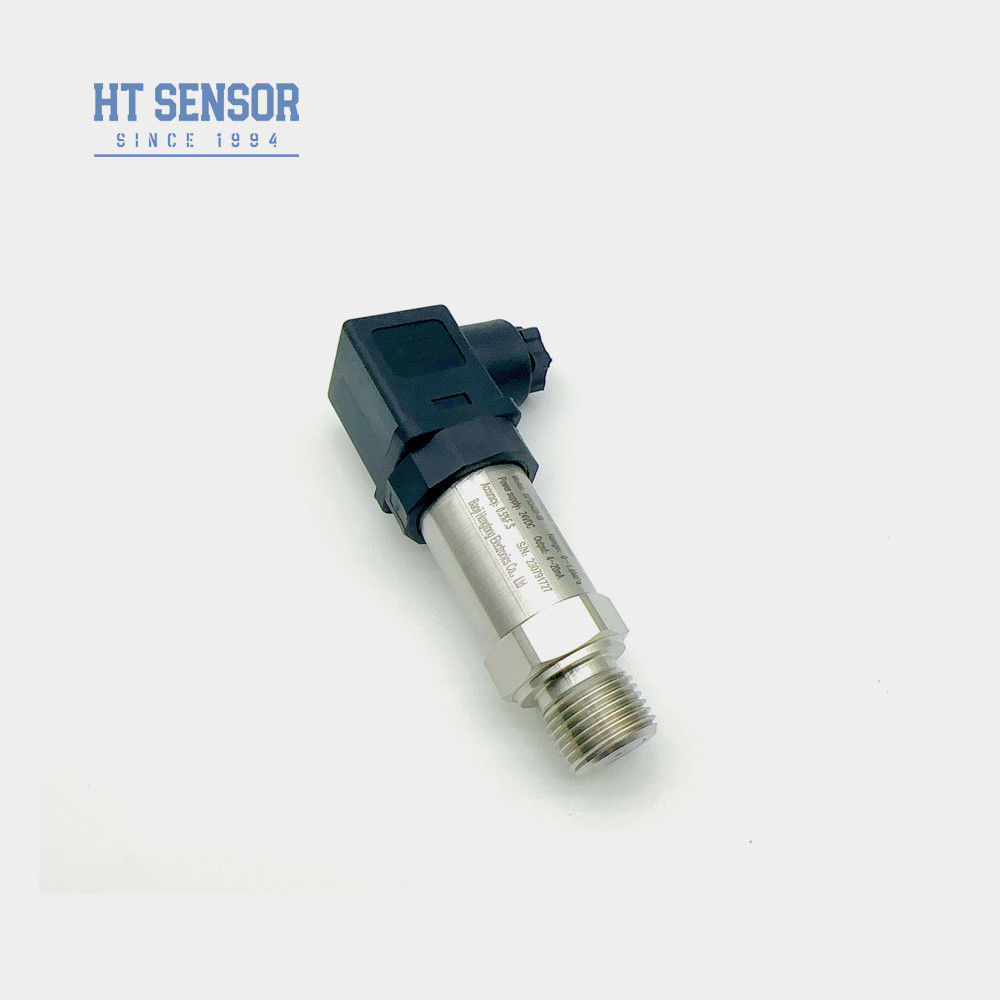

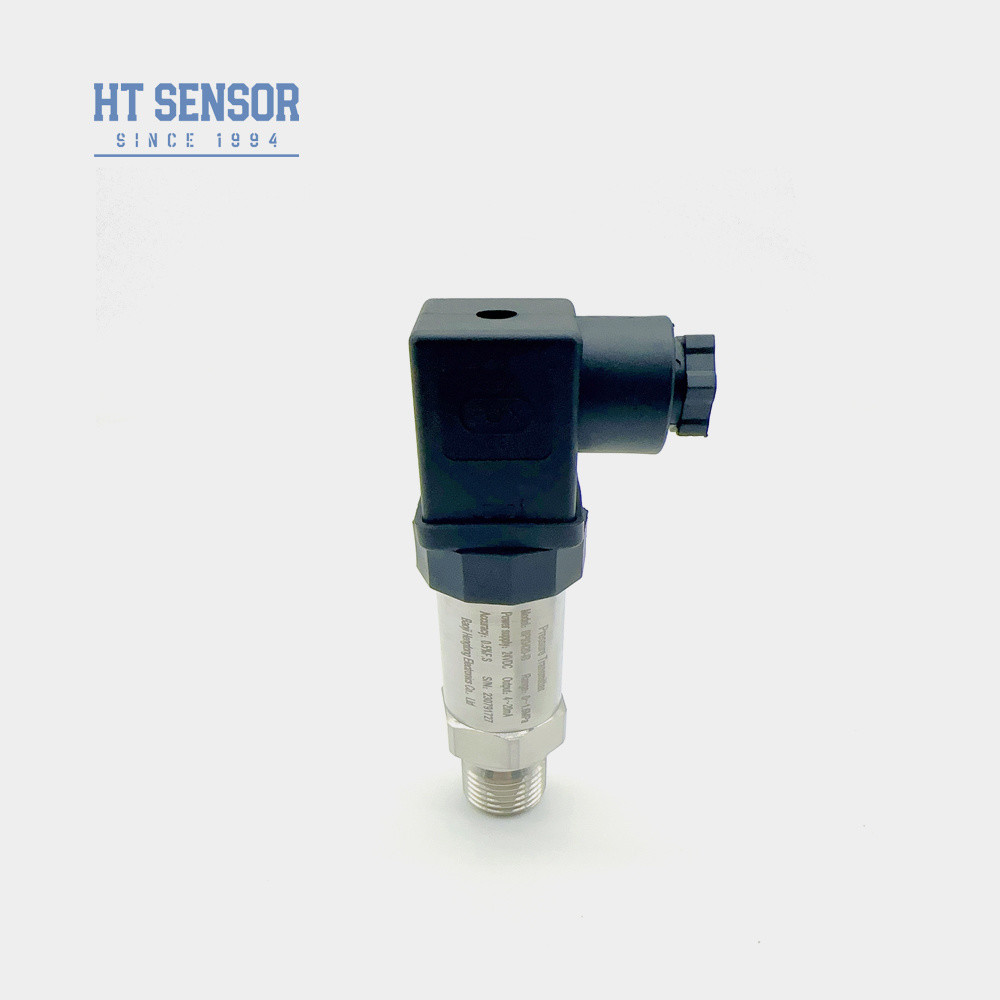

HT Sensor Piezoresistive OEM هيدرولیک فشار فرستنده BP93420-IB فشار سنجش
انتقال دهنده فشار BP93420IB
مقدمه:
فرستنده فشار BP93420IB از یک سلول حسگر روغن پر شده از سیلیکون جدا شده از سری HT به عنوان عنصر اصلی اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در یک محفظه فولاد ضد زنگ قرار دارد، جایی که سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کند. تمام قطعات، زیر مجموعه ها و محصولات نهایی تحت آزمایش دقیق و مراحل غربالگری پیری قرار می گیرند،تضمین عملکرد پایدار و قابل اعتماد.
مشخصات محصول:
1طیف گسترده ای از اندازه گیری با ساخت تمام فولاد ضد زنگ و گزینه های رابط فشار متنوع.
2طراحی کامپکت و سبک
3. تنظیم صفر و دامنه مستقل
4دقت بالا از طریق یک ساختار فولاد ضد زنگ کاملاً یکپارچه به دست آمده است.
5کالیبراسیون انعطاف پذیر هر دو نقطه صفر و مقیاس کامل.
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد: | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.125kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش |
1قبل از انتخاب محصول اطمینان حاصل کنید که محیط اندازه گیری با تمام قسمت های مرطوب شده سازگار است.
2لطفا توجه داشته باشید: کله های نمایش دیجیتال در هنگام سفارش با انواع ضد انفجار همراه نیستند.
3برای فرستنده هایی که دارای صفحه نمایش LCD یا LED هستند، ولتاژ تغذیه باید حداقل 20VDC باشد.
4برای عملکرد قابل اعتماد محصول، به کاربران توصیه می شود که محافظت مناسب از صاعقه را در محل نصب نصب کنند و اطمینان حاصل کنند که هر دو محصول و منبع برق به درستی زمین گرفته شده اند.
5حلقه O استاندارد لاستیک فلورو برای دمای -20oC تا 250oC طراحی شده است. برای دمای کار در زیر -20oC، باید یک حلقه O EPDM انتخاب شود.
6کابل پیش فرض طول 1.5 متر دارد و در سه گزینه مواد موجود است؛ پلی اتیلن فراهم می شود مگر اینکه مشخص شود. لطفا ترجیحات مواد جایگزین را در سفارش نشان دهید.
7لطفاً به شرکت ما اطلاع دهید و هر گونه نیاز ویژه ای مانند لرزش شدید، شوک گذرا، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی را مستقیماً در سفارش خود توضیح دهید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
