حسگر HT محدوده اندازه گیری گسترده BP170 حسگر فرستنده فشار برای کنترل فرآیند
Product Details
| شماره مدل: | BP170 | سفارشی: | سفارشی |
|---|---|---|---|
| بیرون گذاشتن: | 4 تا 20mA | مصالح ساختمانی: | 316 لیتر |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | مشخصات: | سنسور فشار سیلیکون |
| علامت تجاری: | HTsensor | منشاء: | چین |
| نوع: | سنسور ترانسمیتر فشار BP170 | دامنه فشار: | 0kPa~10kPa...40MPa |
| برجسته کردن |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
حسگر HT محدوده اندازه گیری گسترده BP170 حسگر فرستنده فشار برای کنترل فرآیند

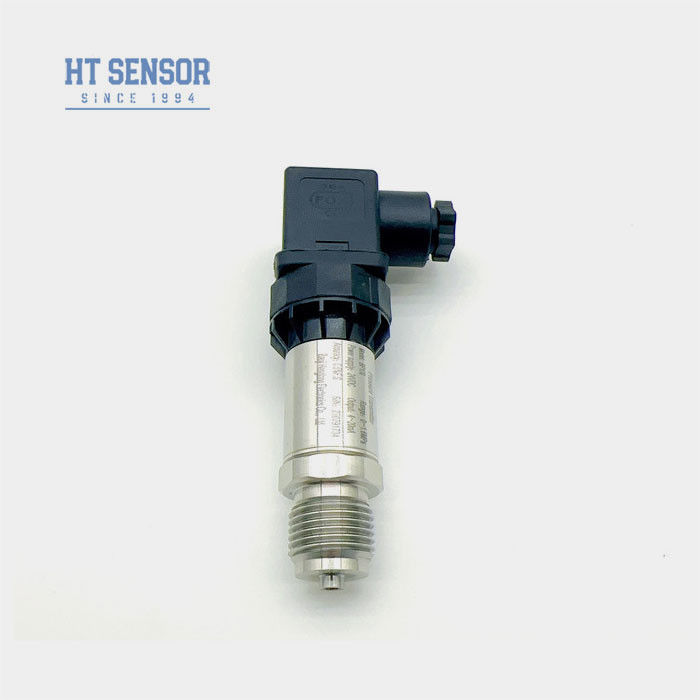

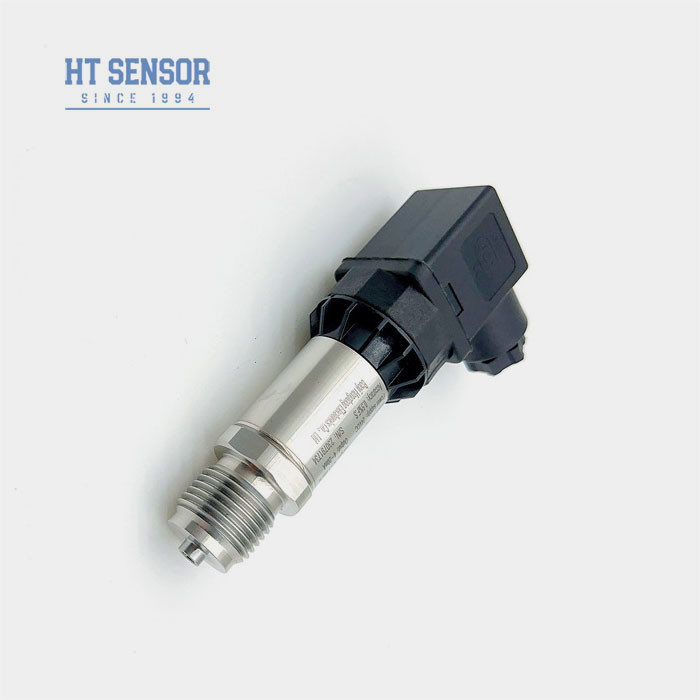

انتقال دهنده فشار BP170
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP170 از هسته سنسور پر از روغن و عایق سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.PCB با دقت بالا که خود توسعه داده ایم برای تبدیل سیگنال سنسور به سیگنال خروجی استاندارد مورد نیاز مشتریان. قطعات، محصولات نیمه آماده،محصولات آماده به شدت آزمایش و غربالگری پیری، عملکرد پایدار و قابل اعتماد، مناسب برای آزمایش فشار در مواقع مختلف
مشخصات محصول سنسور فرستنده فشار:
- 1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
- 2طراحی جمع و جور و سبک وزن
- 3. دقت بالا، تمام ساختارهای فولاد ضد زنگ
- 4.صفر و مقیاس کامل قابل تنظیم
کاربردهای سنسور فرستنده فشار:
- 1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود
- 3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
- 4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| انتخاب نمونه های سنسور فرستنده فشار |
| نکات سفارش |
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED ، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6طول پیش فرض کابل 1.5 متر است و سه نوع مواد برای انتخاب وجود دارد. اگر دستورالعمل های خاص وجود نداشته باشد، مواد کابل پلی اتیلن می تواند استفاده شود.اگر به مواد مختلف کابل احتیاج داریدلطفا در فرم سفارش مشخص کنید.
7در صورت الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش سنسور فرستنده فشار | |||||||||
| BP170X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
سوالات متداول:
1سوال کننده:شما شرکت تولیدی هستید؟
الف:ما تولید کننده با بیش از 29 سال تجربه هستیم.
2. س: میتونممحصولات سفارشی?
جواب: بلهما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از حمل است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
