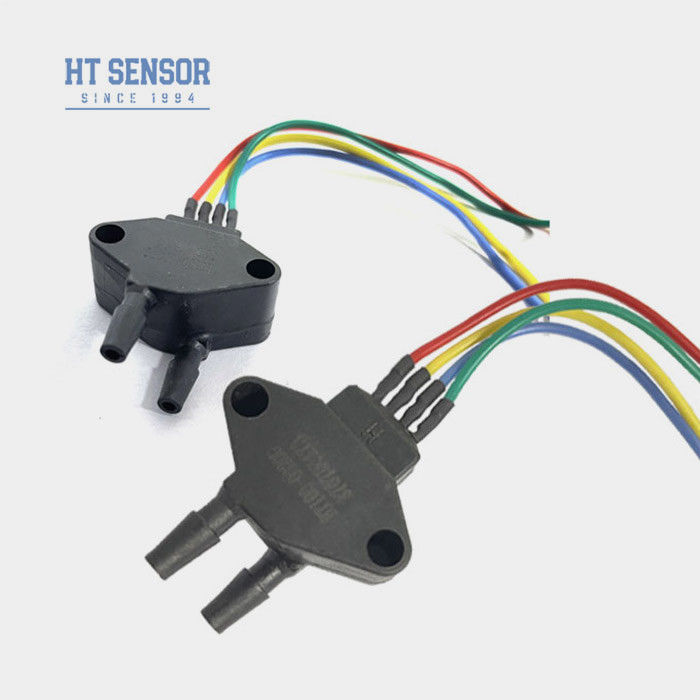

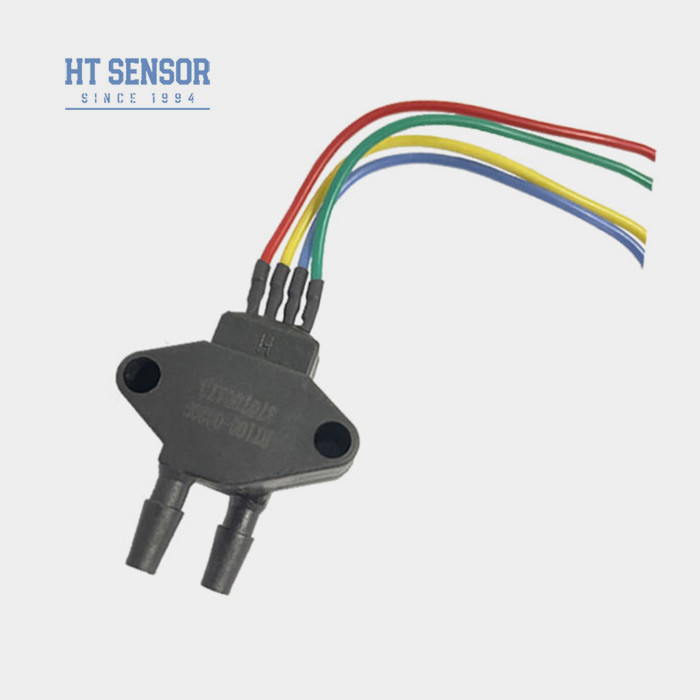

سنسور فشار فرقی شیل پلاستیکی 20kpa سلول سیلیکون سنسور فشار پیزورسیست
Product Details
| مدل شماره: | HT100 | تایپ کنید: | فشار |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز هوا |
| قدرت: | 5VDC / 1.5mA | دقت: | 0.2% FS |
| خروجی: | سیگنال mv | تهیه کردن: | 1.5 میلی متر |
| نوع سیگنال خروجی: | آنالوگ | سفارشی سازی: | موجود می تواند درخواست سفارشی OEM باشد |
| برجسته کردن |
حسگر فشار فرقی 20kpa پوسته پلاستیکی,سنسور فشار دیفرانسیل سیلیکون,حسگر فشار سیلیکونی 20kPa,Differential Pressure Sensor Silicon,20kpa Silicon Piezoresistive Pressure Sensor |
||
Product Description
حسگر فشار سیلیکونی متمایز برای فشار متمایز
HT100سنسور فشار سیلیکون پیزورسیستوی
معرفی سنسور فشار سیلیکون:
ویژگی های محصولاز سنسور فشار سیلیکونی فرقی:
- محدوده اندازه گیری گسترده، 0 ~ 10KPa ~ 2Mpa
- قابلیت اطمینان بالا و ثبات عالی
- تکنولوژی کپسول سازی TO8
- کاربردهای هوافضا
درخواست هااز سنسور فشار سیلیکونی فرقی:
- اندازه گیری فشار گاز های خشک و غیر خوردنی
- سیستم های کنترل پنوماتیک
- مهندسی زیست پزشکی برای کاربردهای پزشکی
- HVAC (گرم کردن، تهویه مطبوع و تهویه مطبوع)
- آزمایش های فضانوردی برای اهداف مربوط به هوانوردی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکونی فرقی: | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa | ||||
| نوع | مکس | واحد | ||||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیستریز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| وزن | ~12.5 گرم | |||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | ||||||
| نکات سفارش |
2. در طول مونتاژ خانه، اطمینان حاصل شود که آن را عمودی است و اعمال فشار حتی برای جلوگیری از یا آسیب به صفحه جبران.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
| پرسش و پاسخ |
.
.
Product Highlights
حسگر فشار سیلیکونی متمایز برای فشار متمایز HT100سنسور فشار سیلیکون پیزورسیستوی معرفی سنسور فشار سیلیکون: حسگر فشار سیلیکونی فرقی HT100 یک حسگر فشار فرقی است که به ویژه برای گاز توسعه یافته است.سیگنال فشار با استفاده از سیلیکون فشار وارداتی به سیگنال الکتریکی تبدیل می شود. ساختار عایق خالص پلاستیکی س...
