سنسور فشار سیلیکون 5 ولت سنسور فشار دیافراگم با سلول فشار Pin Connect
Product Details
| مدل شماره: | HT26V | نوع سیگنال خروجی: | 10mv/V آنالوگ |
|---|---|---|---|
| قدرت: | 5-10VDC | مواد: | فولاد ضد زنگ |
| نوع نخ: | خیر | محیط اندازه گیری: | گاز و مایع |
| دیا: | 19 میلی متر | بالا: | OEM |
| بسته حمل و نقل: | کارتن | مبدا: | چین |
| تایپ کنید: | سنسور فشار سیلیکون | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
سنسور فشار سیلیکونی 5 ولت,سنسور فشار دیافراگم سیلیکون 5 ولت,حسگر فشار دیافراگم با پین کنکت,5V Silicon Diaphragm Pressure Sensor,Diaphragm Pressure Sensor With Pin Connect |
||
Product Description

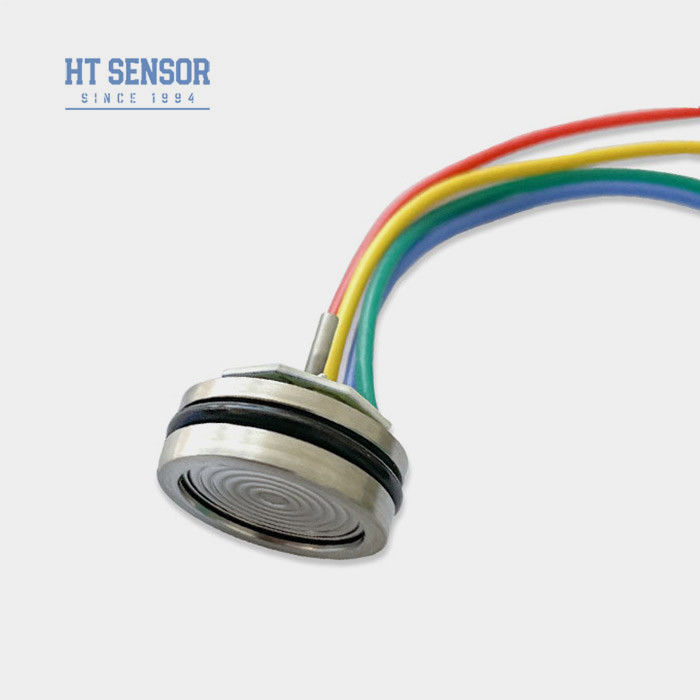

Hengtong HT26V 5V سنسور فشار سیلیکونی با اتصال پین
HT26V سیلیکون Piezoresistive فشار سنسور
معرفی سنسور فشار سیلیکون:
HT26V یک سنسور فشار سیلیکون پیزورسیستیو با یک عنصر کریستالی سیلیکون بسیار پایدار در هسته آن است.تفاوت فشار محیط اندازه گیری شده از طریق دیافراگم عایق 316L و روغن سیلیکونی مهر و موم به دیافراگم سیلیکونی منتقل می شود.. ساخت سفارشی از قطر 19mm معمولی ساخته شده است ، قطعات فولاد ضد زنگ بسیار سفارشی شده می توانند تا 7mm پایین باشند.حسگر فشار HT26V مجهز به یک حلقه O برای مهر و موم فشار و نصب آسان است.
- ولتاژ ثابت و خروجی سیگنال های استاندارد
- قابلیت اطمینان بالا و ثبات عالی
- در ارتفاع 7mm است، ساختارهای مختلف می تواند سفارشی شود
- استفاده شده در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی.
- در صنایع دریایی و هواپیمایی استفاده می شود
- برای سیستم های کنترل هیدرولیک و پنوماتیک مناسب است
- استفاده شده در برنامه های کنترل فرآیند
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: سیم درجه حرارت بالا 100 میلی متری، کابل نوار و کانکتورهای پین
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS,7MPaS,10MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیستریز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | 3 برابر مقیاس کامل | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پرکننده | روغن سیلیکون | ||||
| وزن | ~ 25 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC | |||||
| طرح ساخت و ساز | |
| لوله فشار <3.5MPaS |
|
| نرمال ≥3.5MPaS <40MPaS |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
