حسگر فشار سیلیکون پخش شده HT-IQT-B حسگر فشار روغن آب با دمای بالا
Product Details
| مدل شماره.: | HT-IQT-B | دامنه: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | کاوار زره دار | اندازه گیری محیط: | هوا و آب و روغن مایع |
| سفارشی: | سفارشی | نخ: | 50.4 میلی متر |
| خروجی: | سیگنال mv | قدرت: | 1.5 میلی متر |
| مشخصات: | 50.4 میلی متر | نوع: | سنسور فشار سیلیکون منتشر شده |
| نوع سیگنال خروجی: | قیاسی | مادی: | فولاد ضد زنگ 316L |
| برجسته کردن |
حسگر فشار سیلیکون پخش شده HT-IQT-B,سنسور فشار سیلیکون منتشر شده در روغن آب,حسگر فشار روغن آب با دمای بالا,Water Oil Diffused Silicon Pressure Sensor,High Temperature Water Oil Pressure Sensor |
||
Product Description

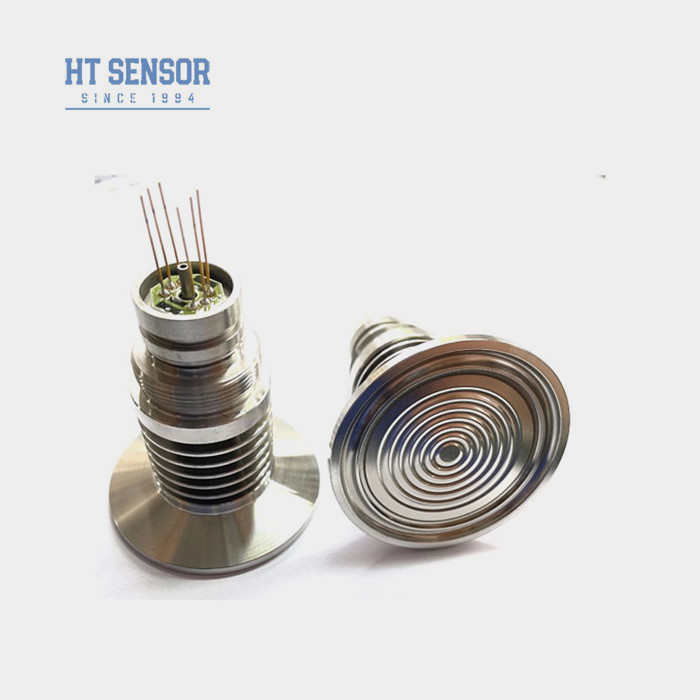

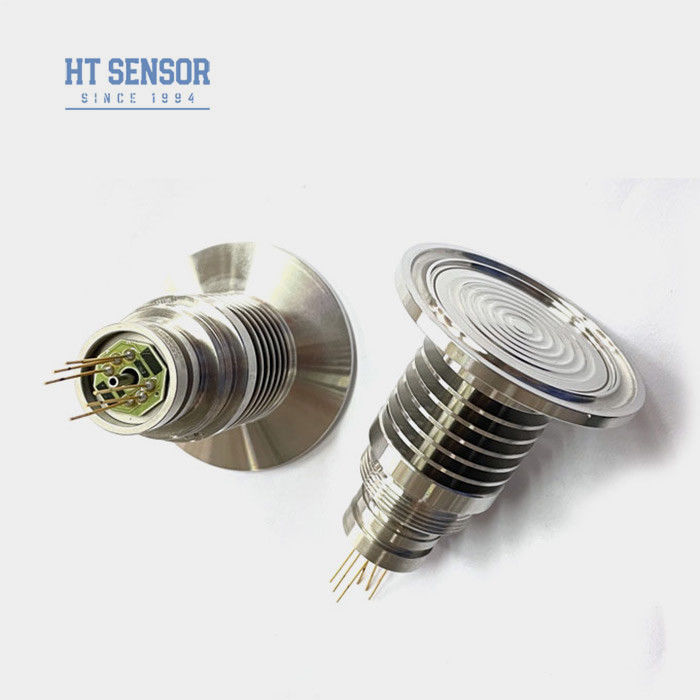

حسگر HT حسگر فشار سیلیکون پخش شده HT-IQT-B برای آب یا روغن با دمای بالا
HT-IQT-Bداروهای ضد آبسنسور فشار سیلیکون
معرفی سنسور فشار سیلیکون پخش شده:
حسگر فشار سیلیکون HT - IQT - B نوعی دیافراگم جاسازی شده است. فشار از طریق دیافراگم فولاد ضد زنگ و روغن سیلیکون مهر شده به تراشه حساس منتقل می شود.تراشه حسگر فشار را به یک سیگنال الکتریکی میلی ولت قابل تشخیص تبدیل می کندبنابراین ما می توانیم به طور بصری مقدار فشار محیط اندازه گیری را مشاهده کنیم. این محصول ساختار دیافراگم صفحه ای را اتخاذ می کند، با بخار گرمای بالا،اثر اندازه گیری متوسط با دمای بالا خوب است.. دیافراگم صاف و صاف برای تمیز کردن آسان است و تأثیر خوبی در اندازه گیری رسانه های چسبناک دارد.
ویژگی های محصولاز سنسور فشار سیلیکون پخش شده:
- بسته بندی چوبی از فولاد ضد زنگ 316L
- جبران دما و اصلاح نقطه صفر از طریق فیلم ضخیم
- ساختار دیافراگم با دمای بالا برای تمیز کردن آسان
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- صنعت مواد غذایی و نوشیدنی
- کنترل فرآیند صنعتی
- منبع برق: ≤2mA DC (0.4-1.5mA DC).
- مقاومت ورودی: 2.5KΩ ~ 6KΩ.
- مقاومت خروجی: 2.5KΩ ~ 6KΩ.
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون پخش شده: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 220 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه تعویض جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
