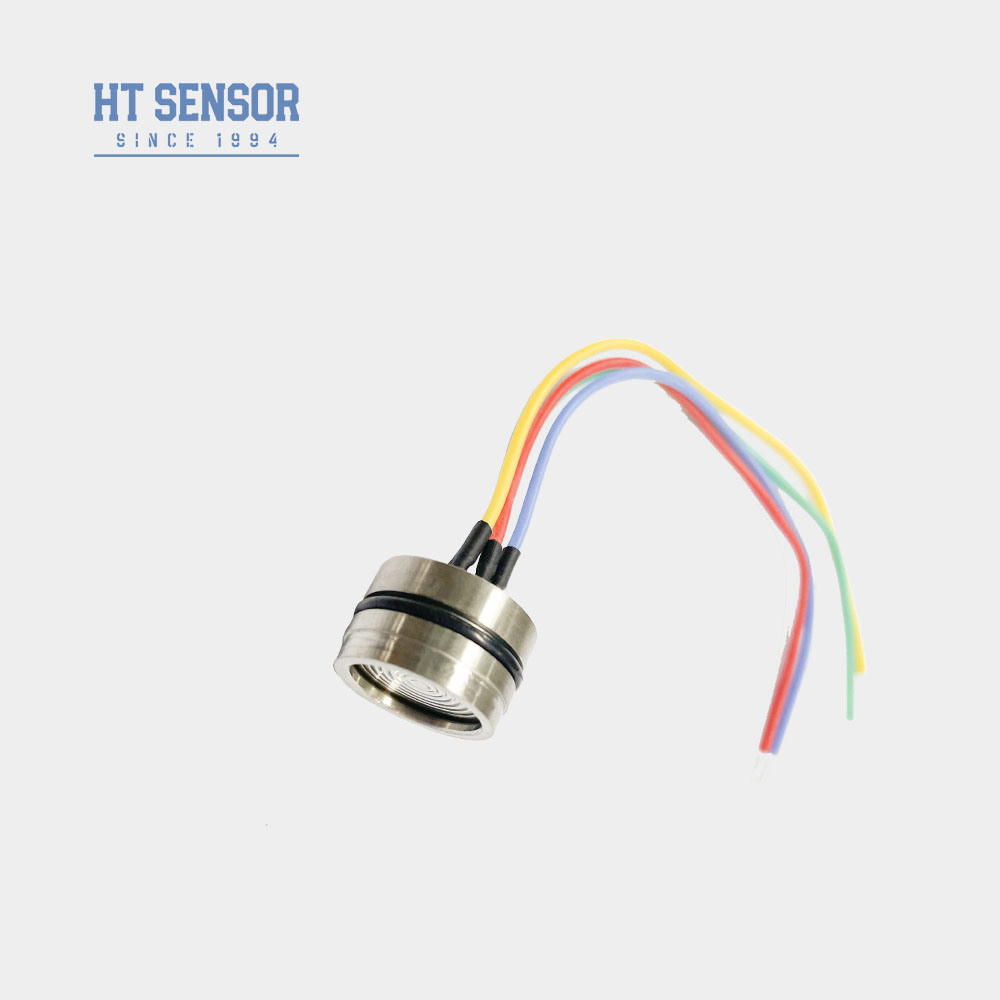

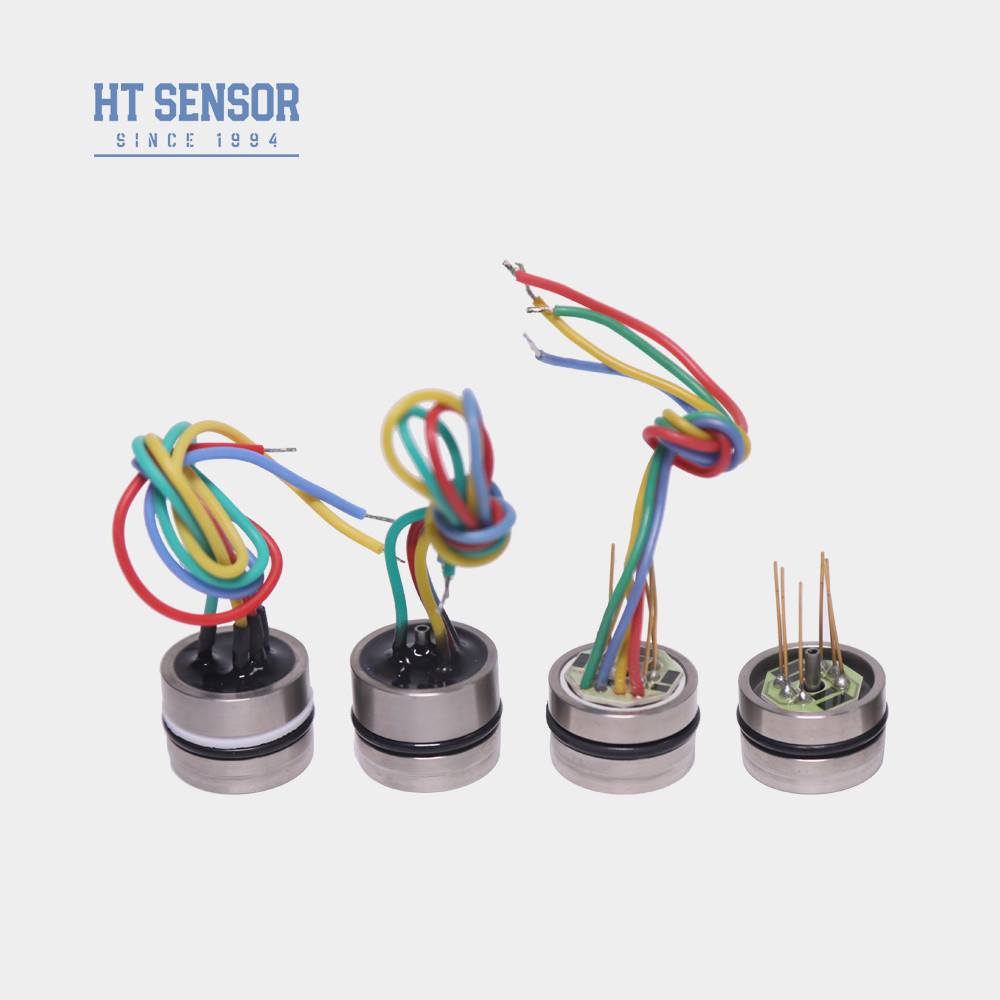

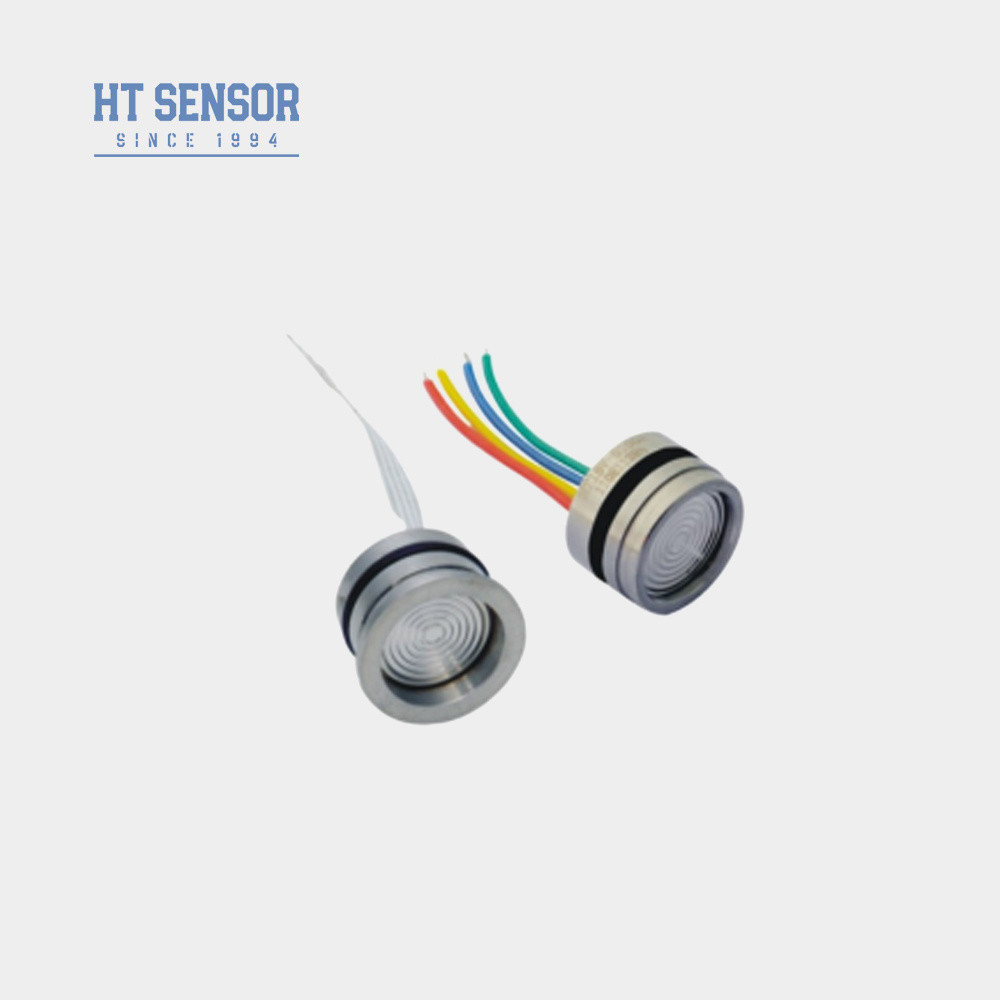

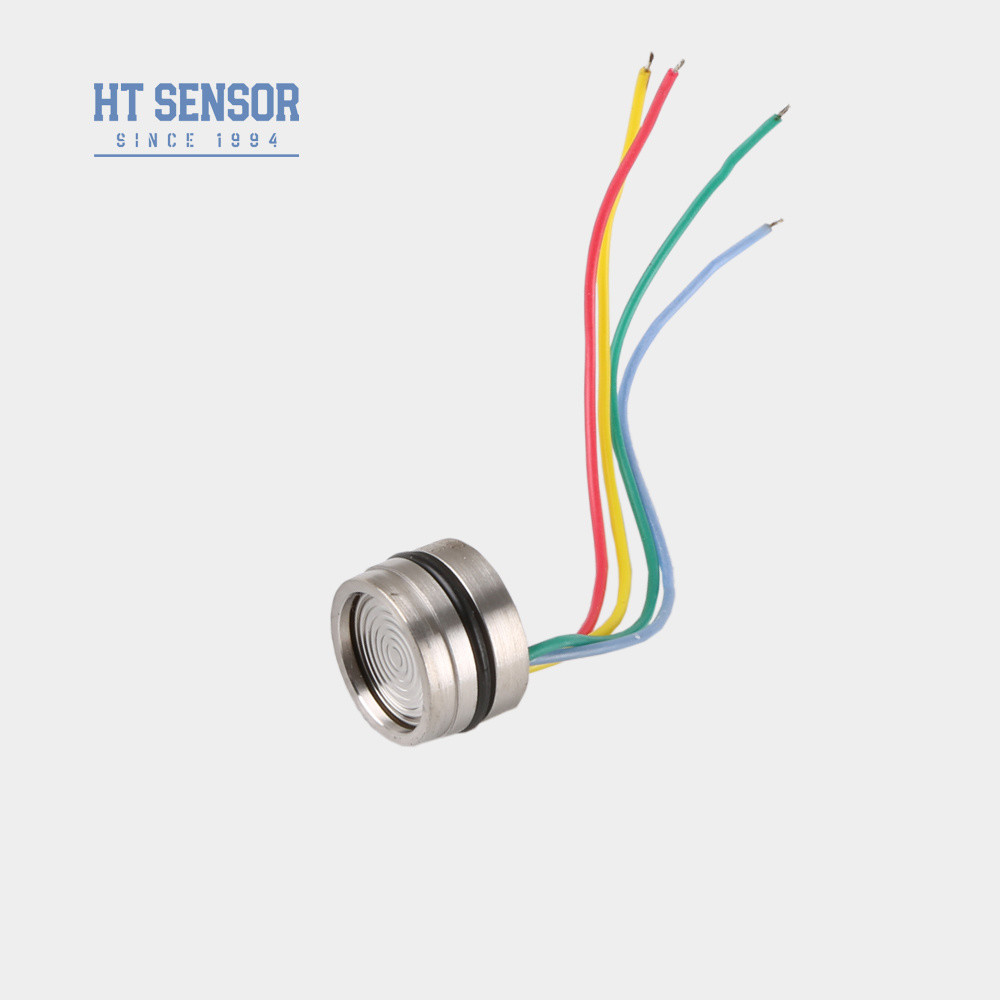

HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم

HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT SENSOR
گواهی: ISO9001
شماره مدل: HT19F
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: Western Union، L/C، T/T
قابلیت ارائه: 5000 عدد در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT19F نوع سیم کشی: چهار سیم
محیط اندازه گیری: گاز و مایع سفارشی: OEM
ماده پرکننده: روغن سیلیکون ثبات دراز مدت: 0.2٪ F.S/سال
بسته حمل و نقل: کارتن مشخصات: 19 میلی متر
علامت تجاری: "هنگتونگ" مبدا: چین
کد Hs: 9026209090 برای: ترانسمیتر فشار سیلیکونی منتشر شده
نوع سیگنال خروجی: سیگنال MV نوع آنالوگ مواد: فولاد ضد زنگ

توضیحات محصول

توضیحات محصول

HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم
HT19 سنسور فشار سیلیکون پیزورسیستوی

مقدمه:
HT19 به عنوان یک سنسور فشار سیلیکون پیزورسیستیو با هسته ای متشکل از یک عنصر سیلیکون منتشر شده بسیار پایدار عمل می کند.فشار مایعات و گازها با انتقال فشار محیط آزمایش شده به دیافراگم سیلیکونی از طریق دیافراگم جداکننده و روغن سیلیکونی.قابلیت های گوناگون این سنسور در کمپرسورهای هوا و سیستم های خنک کننده استفاده گسترده ای دارد
HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 0
ویژگی های محصول:
1از تکنولوژی پیشرفته و کابوس فولاد ضد زنگ 316L استفاده می کند مواد مانند تیتانیوم و استیلوی برای دیافراگم
2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح
3.قابلیت اطمینان، تکرار و ثبات فوق العاده
درخواست ها:
1مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316L سازگاری فولاد ضد زنگ
2.در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود
3در صنایع دریایی و هوایی استفاده می شود.
4مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
5استفاده شده در برنامه های کنترل فرآیند
عملکرد الکتریکی:
1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
2مقاومت ورودی: 3KΩ ~ 6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ
4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
پارامترهای عملکرد:
محدوده گج ((G) 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
مطلق ((A) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده 3500KPaS، 7MPaS، 10MPaS، 20MPaS
  نوع مکس واحد
عدم خطی بودن   ±0.15 ±0.3 %F.S
تکرار  0.05 0.1 %F.S
هیسترز    0.05 0.1 %F.S
خروجی صفر   0±1 0±2 mV
خروجی اسپان   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
خطای دمای صفر ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
خطای دمایی ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
معاوضات موقت ≤20KPa 0 تا 50 oC
≥35kPa 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد  F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring حلقه نیترل یا حلقه فلورو
ماده پر کننده روغن سیلیکون
وزن حدود 20 گرم
پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C

طرح ساخت و ساز
نوع ۱ HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 1
نوع2 HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 2

اتصال الکتریکی و جبران




HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 3






نمونه های انتخاب
HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 4
نکات سفارش
1توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ برای دستیابی بهآبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.

شرکت
HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 5HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 6HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 7HT19 سنسور فشار سطح سیلیکون Piezoresistive فولاد ضد زنگ با هسته سنسور 4 سیم 8


پرسش و پاسخ

1.س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.

2.س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم

3.س: ظرفیت تولید شما چیست؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید
.
4.س: زمان تحویل معمول چیست؟
الف:5 تا 8 روز کاریبرای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.

5سوال: قیمت محصولات چطوره؟ تخفیف هست؟
A: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت
.
6.س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
