HT19 سنسور فشار سیلیکون منتشر شده و سنسور سطح آب
Product Details
| مدل شماره: | HT19 | نوع سیم کشی: | چهار سیم |
|---|---|---|---|
| محیط اندازه گیری: | گاز و مایع | ماده پرکننده: | روغن سیلیکون |
| ثبات دراز مدت: | 0.2٪ F.S/سال | بسته حمل و نقل: | کارتن |
| مشخصات: | 19 میلی متر | مبدا: | چین |
| کد Hs: | 9026209090 | تایپ کنید: | سنسور فشار پیزورزیستیو |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | Available OED / ODM |
| برجسته کردن |
سنسور فشار سیلیکون منتشر شده,مبدل فشار سطح آب,حسگر فشار HT19 با گارانتی,water level pressure transducer,HT19 pressure sensor with warranty |
||
Product Description
توضیحات محصول

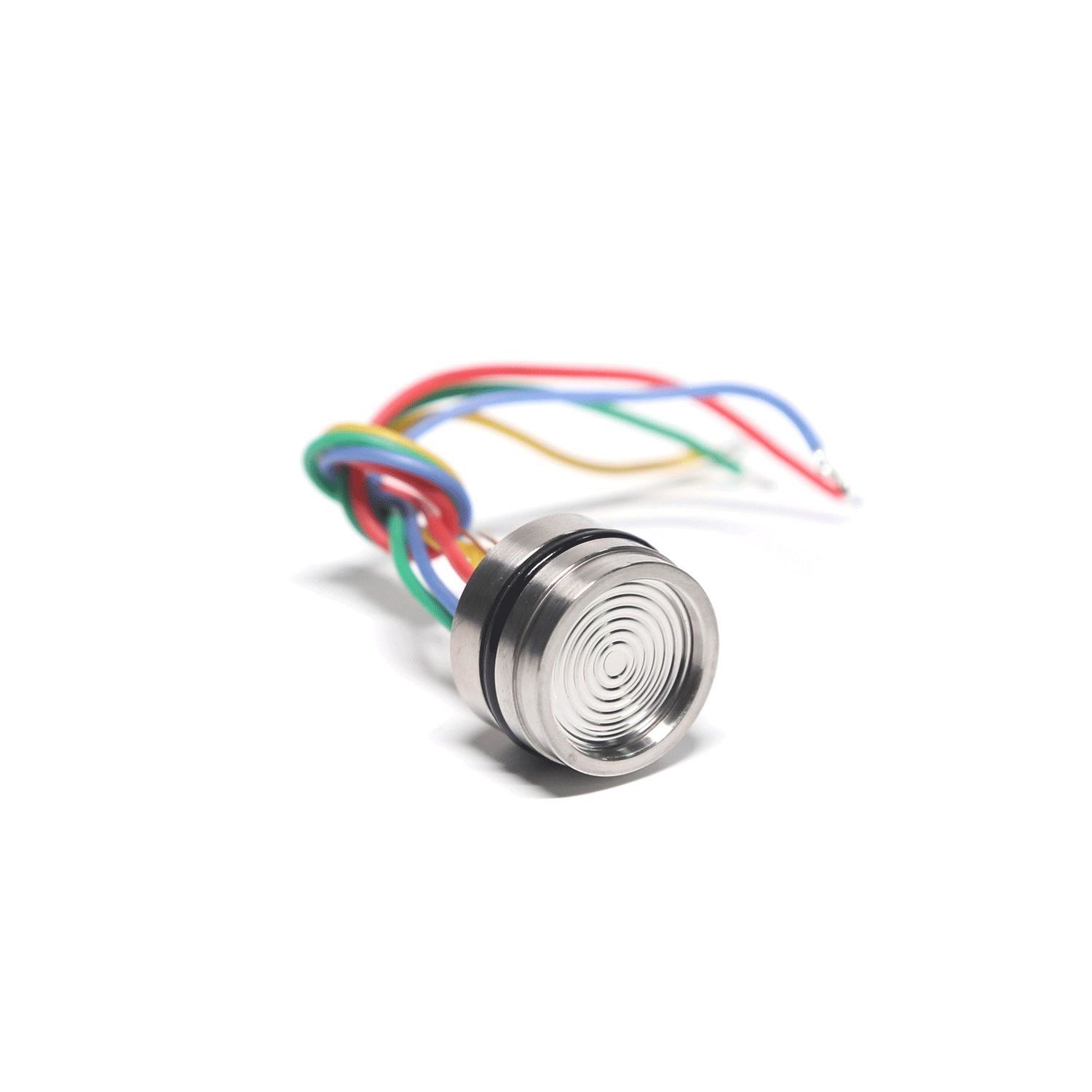

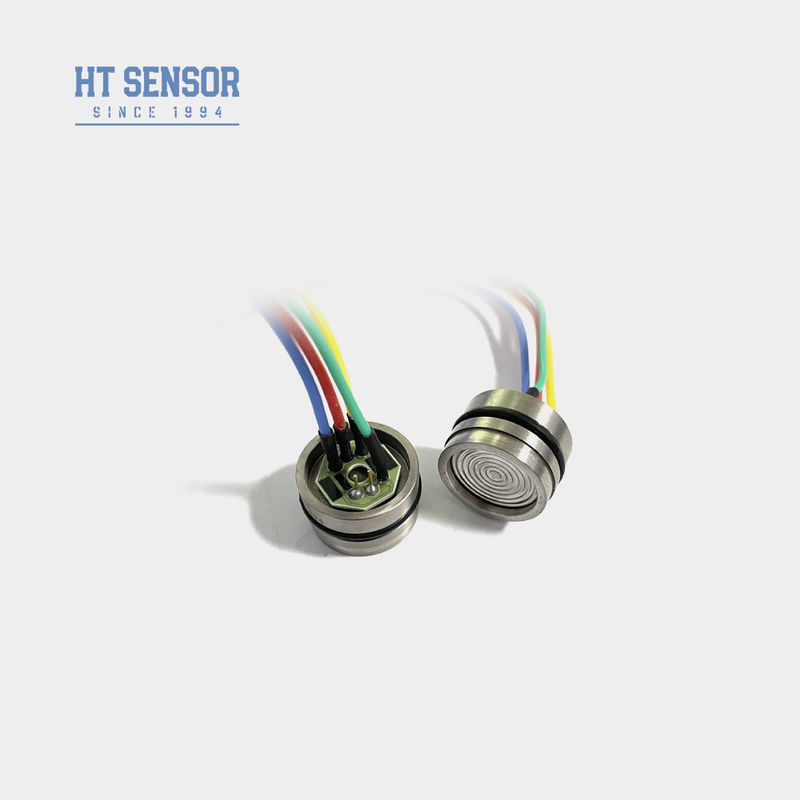

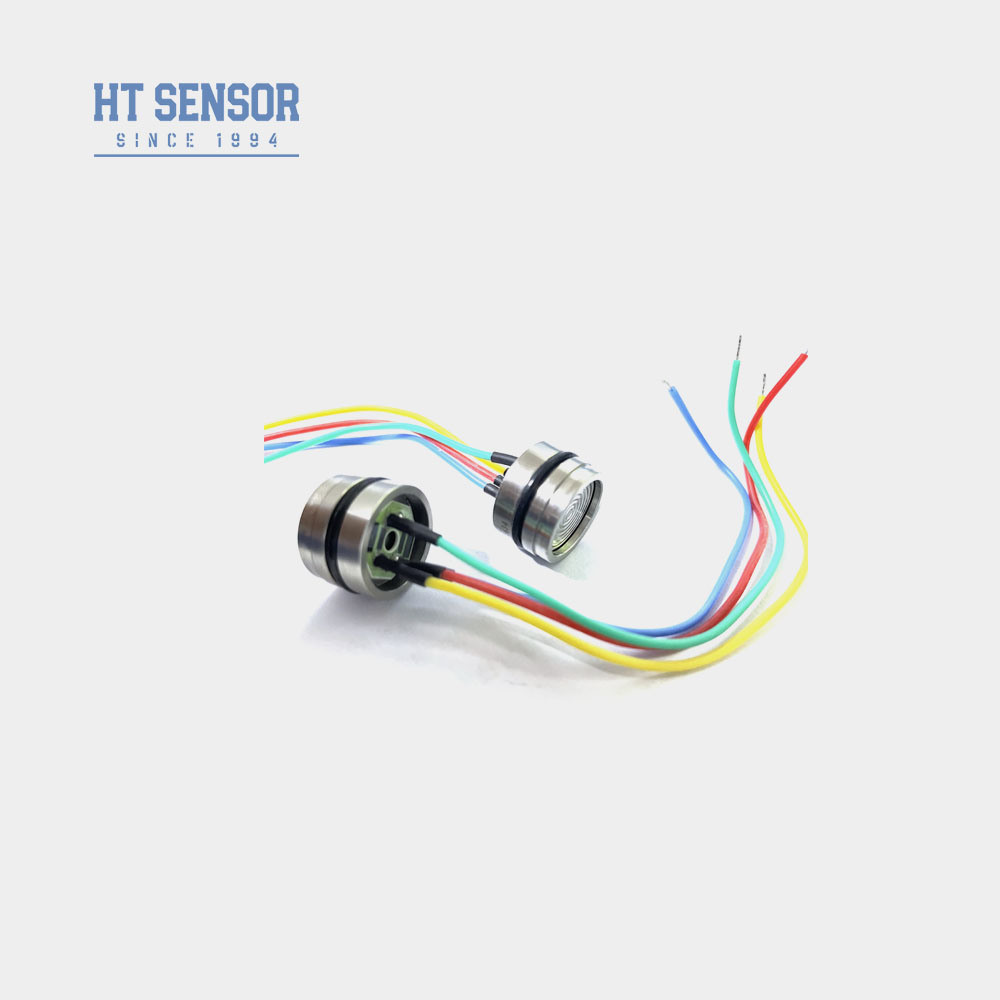

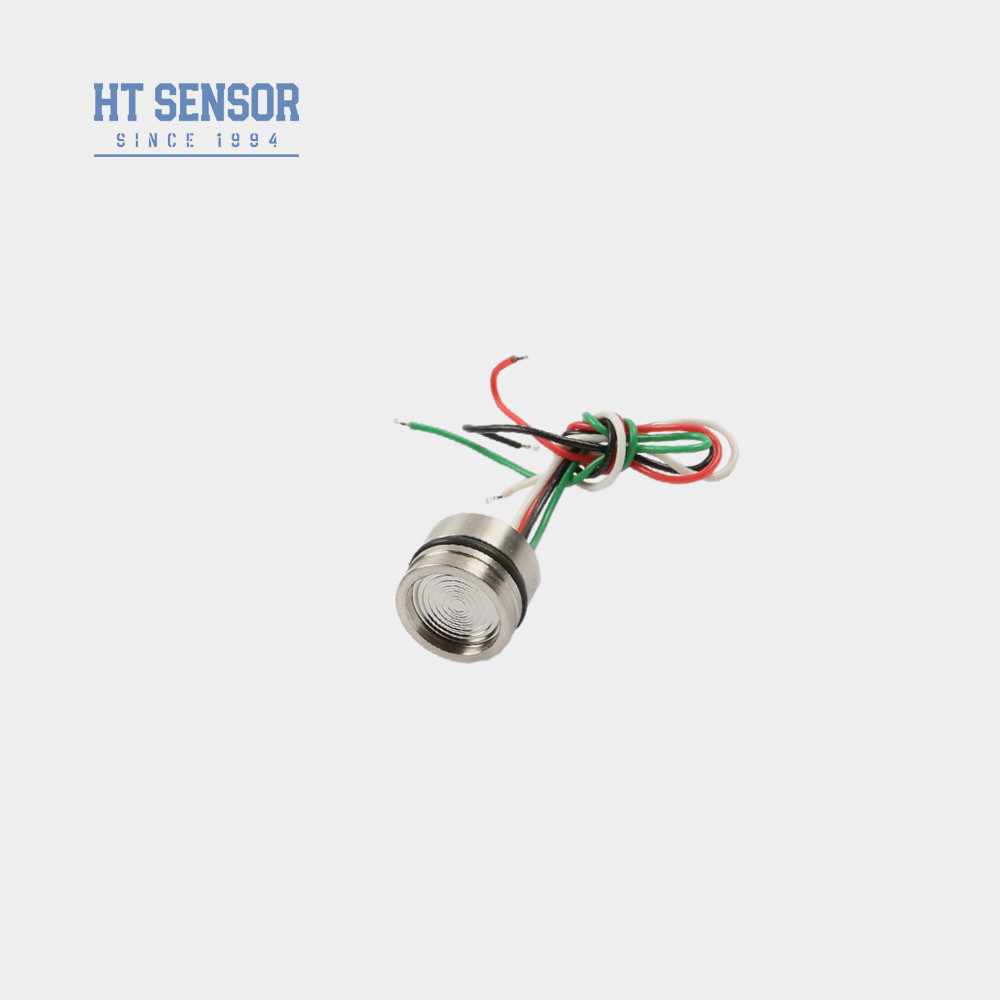

HT19 سنسور فشار سیلیکون پیزورسیستوی
مقدمه:
HT19 یک سنسور فشار سیلیکون پر عملکرد است که با هسته ای با یک عنصر سنجش سیلیکون بسیار پایدار طراحی شده است.آن را با انتقال فشار محیط اندازه گیری به دیافراگم سیلیکون از طریق یک دیافراگم عایق و روغن سیلیکون کار می کند، اطمینان از اندازه گیری دقیق و قابل اطمینان از هر دو فشار مایع و گاز. طراحی متنوع و ساخت قوی آن امکان استفاده گسترده در محیط های سخت را فراهم می کند،از جمله کمپرسورهای هوا و سیستم های خنک کننده، که نظارت مداوم و دقیق فشار برای بهره وری و ایمنی عملیاتی ضروری است.
ویژگی های محصول:
1سنسور از تکنولوژی تولید پیشرفته استفاده می کند و دارای یک محفظه فولاد ضد زنگ با دوام 316L است.از جمله تیتانیوم و استیلوی، برای اطمینان از مقاومت در برابر خوردگی برتر و قابلیت اطمینان طولانی مدت در محیط های سخت.
2برای افزایش دقت اندازه گیری، یک مدار فیلم ضخیم برای جبران دما دقیق و کالیبراسیون نقطه صفر یکپارچه شده است.به حداقل رساندن حرکت و اطمینان از عملکرد ثابت در شرایط عملیاتی مختلف.
3با قابلیت اطمینان عالی، تکرار و ثبات طولانی مدت، سنسور برای ارائه عملکرد قابل اعتماد در برنامه های کاربردی حیاتی طراحی شده است.کاهش نیاز به نگهداری و زمان توقف عملیاتی.
درخواست ها:
1مناسب برای اندازه گیری فشار گاز و مایعات غیر خوردنی با 316L سازگاری فولاد ضد زنگ
2در سایت های مختلف فرآیند صنعتی از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود.
3در صنایع دریایی و هوایی استفاده می شود.
4مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
5استفاده شده در برنامه های کنترل فرآیند
عملکرد الکتریکی:
1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
2مقاومت ورودی: 3KΩ ~ 6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ

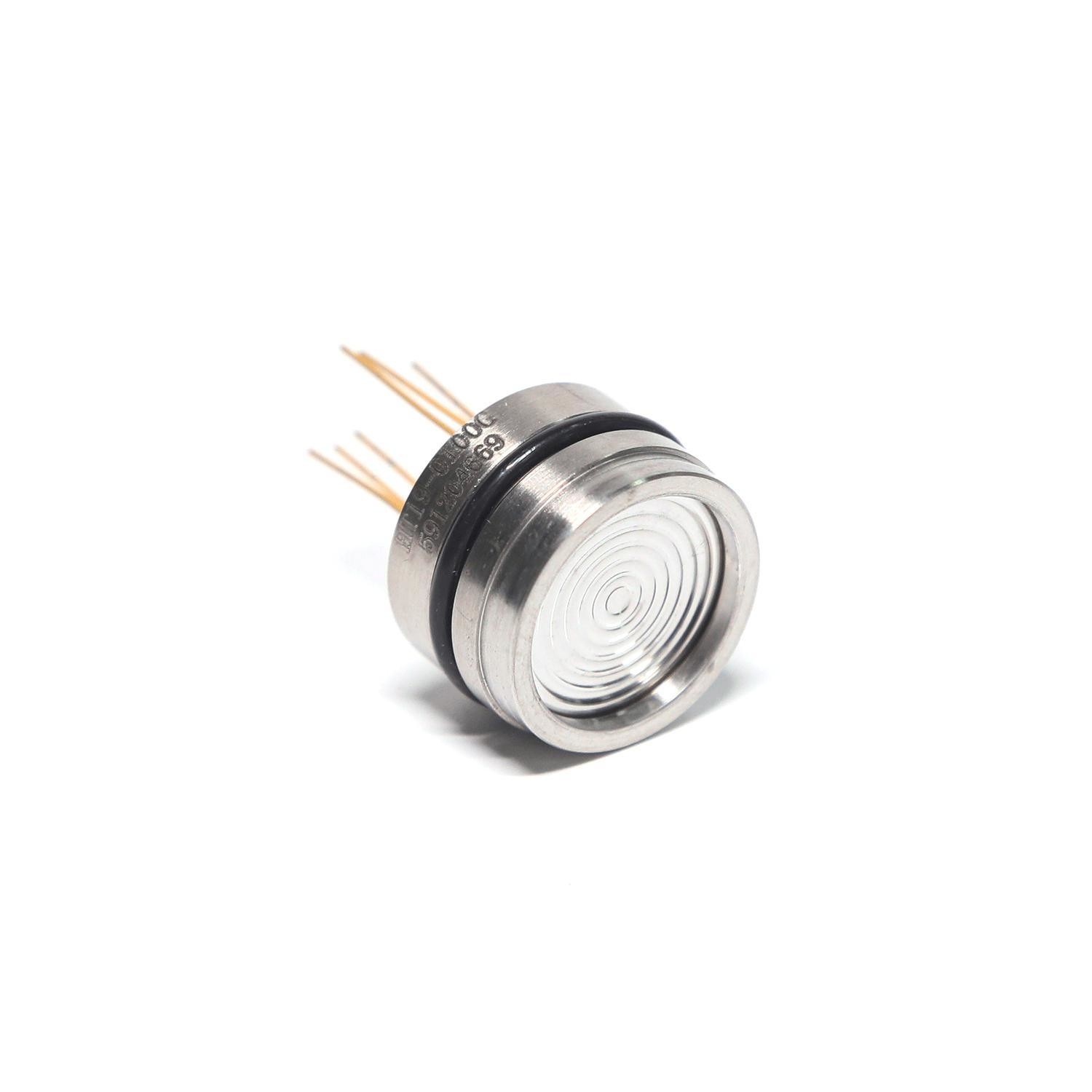

4اتصال الکتریکی:دستک های کووار طلایی یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرد: | |||||
| محدوده | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS40MPaS،60MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر | 0±1 | 0±2 | mV | ||
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | حلقه نیترل یا حلقه فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | حدود 20 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| نوع ۱ | |
| نوع2 | |
| اتصال الکتریکی و جبران |
|
|
| نمونه های انتخاب |
| نکات سفارش |
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
