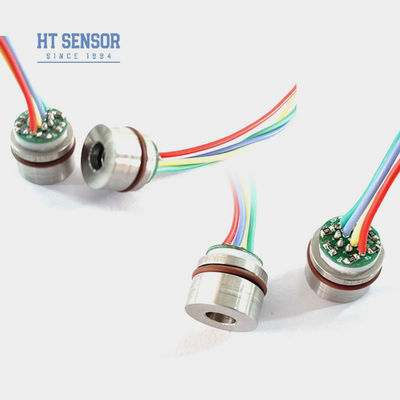

سنسور فشاری 15 میلی متری سیلیکون 10VDC سنسور سطح Piezoresistive فولاد ضد زنگ
Product Details
| شماره مدل: | HT15V | نوع نخ: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | اندازه گیری محیط: | گاز و مایع |
| محدوده: | 0-350kpa~20MPa | تهیه کردن: | 5-10VDC |
| کلمات کلیدی: | سنسور کوچک | مشخصات: | 15 میلی متر |
| علامت تجاری: | "هنگتونگ" | تایپ کنید: | سنسور فشار سیلیکونی کوچک |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
سنسور فشاری کوچک 15 میلی متری سیلیکون,سنسور فشار سیلیکونی کوچک 10VDC,حسگر فشار 10VDC از فولاد ضد زنگ,Silicon Mini Pressure Sensor 10VDC,10VDC Stainless Steel Piezoresistive Pressure Sensor |
||
Product Description

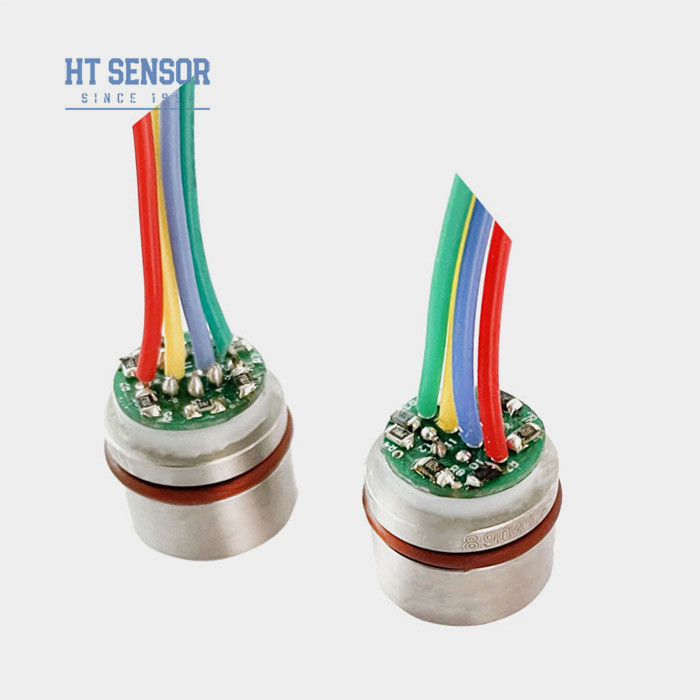

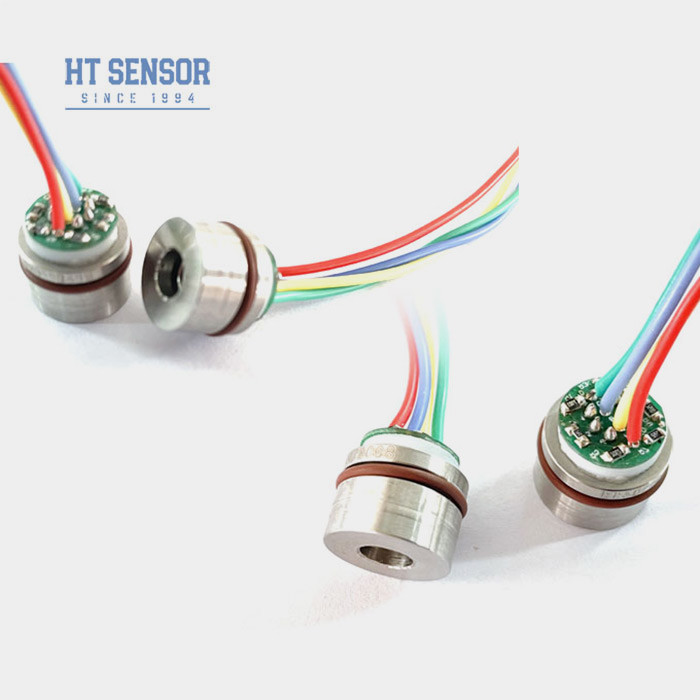

HT15V 15mm مینی سنسور فشار سیلیکون فولاد ضد زنگ 10VDC
HT15V پیزورسیستویسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکونی 15 میلی متری:
V یک سنسور فشار سیلیکون پیزورسیستیو با یک منبع برق ولتاژ ثابت و کنترل خروجی 10mv / V است.از اثر پيزورسيستيف سيليسيم پخش شده براي اندازه گيري دقيق فشار مايع و گاز استفاده مي کندسنسور فشار سیلیکون فقط 15 میلی متر قطر دارد، متعلق به سنسور فشار نوع عالی است. سنسور به طور گسترده ای در انواع تجهیزات کوچک مورد استفاده قرار می گیرد که نیاز به اندازه کوچک دارند.شرکت ما همچنین می تواند سفارشی سازی ویژه بر اساس نیازهای کاربران انجام دهد، مانند سنسورهای فشار از تمام ساختارهای جوش، جبران درجه حرارت گسترده، قابلیت اطمینان بالا، سنسورهای ضد شوک و ضد ارتعاش، به ویژه برای سلاح ها و تجهیزات دفاعی ملی.
ویژگی های محصولاز سنسور فشار سیلیکونی 15 میلی متری:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
- محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
- قابلیت اطمینان بالا و ثبات عالی
- منبع ولتاژ ثابت
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- طراحی جمع و جور، ایده آل برای کاربردهای با فضای محدود
- استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار
- معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: 100 میلی متر سیم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکونی 15 میلی متری: | |||||
| محدوده اندازه گیری | گج ((G) | 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS,7MPaS,10MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ±0.8 | ±2 | %F.S | ||
| دمای کامل مقیاس | ±0.8 | ±2 | %F.S | ||
| معاوضات موقت | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~20 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 10V @ 25oC | |||||
| طرح ساخت و ساز | |
| ابعاد |  |
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
1. در مونتاژ به توجه به اندازه پوسته هسته و فرستنده به همکاری، به منظور دستیابی به نیاز آبپاش
2. در طول مونتاژ خانه ، اطمینان حاصل کنید که عمودی تراز شده و به طور مساوی فشار اعمال شده است تا از گیر شدن یا آسیب به صفحه جبران جلوگیری شود.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) سازگار نباشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دیافراگم سنسور با دست یا یک چیز تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. ورود فشار اتاق فشار منفی سنسور فشار سنج را برای جلوگیری از آب به اتمسفر باز نگه دارید.بخار آب یا مواد خوردنی از ورود به اتاق فشار منفی هسته فشار سنج.
6. اگر هر پین تغییر وجود دارد، لطفا با توجه به برچسب بر روی هادی واقعی برای مرجع.
