4-20mA فشار فرستنده حسگر فولاد ضد زنگ فشار فرستنده گاز هوا مایع
Product Details
| دقت: | ±0.5٪ F.S | دامنه فشار: | -0.1...0~0.01...100 Mpa |
|---|---|---|---|
| نوع اتصال: | G1/2٬تخصیص | مصالح ساختمانی: | فولاد ضد زنگ |
| دمای کار: | -20 تا 80°C | سیگنال خروجی: | 4-20mA/0.5-4.5VDC |
| نوع فشار: | گیج / مطلق / مهر و موم شده | سطح حفاظت: | IP65 |
| ثبات دراز مدت: | ± 0.1% FS/سال | ولتاژ تغذیه: | 12 ~ 30 ولت دی سی |
| محدوده دمای ذخیره سازی: | -40 تا 125 درجه سانتی گراد | جنس دیافراگم: | 316 لیتر |
| برجسته کردن |
حسگر فرستنده فشار 20mA,4mA فشار فرستنده سنسور فولاد ضد زنگ,فرستنده فشار گاز هوا 20mA,4mA Pressure Transmitter Sensor Stainless Steel,20mA Air Gas Pressure Transmitter |
||
Product Description
4-20mA فولاد ضد زنگ سنسور فشار گاز هوا مایع برای هیدرولیک

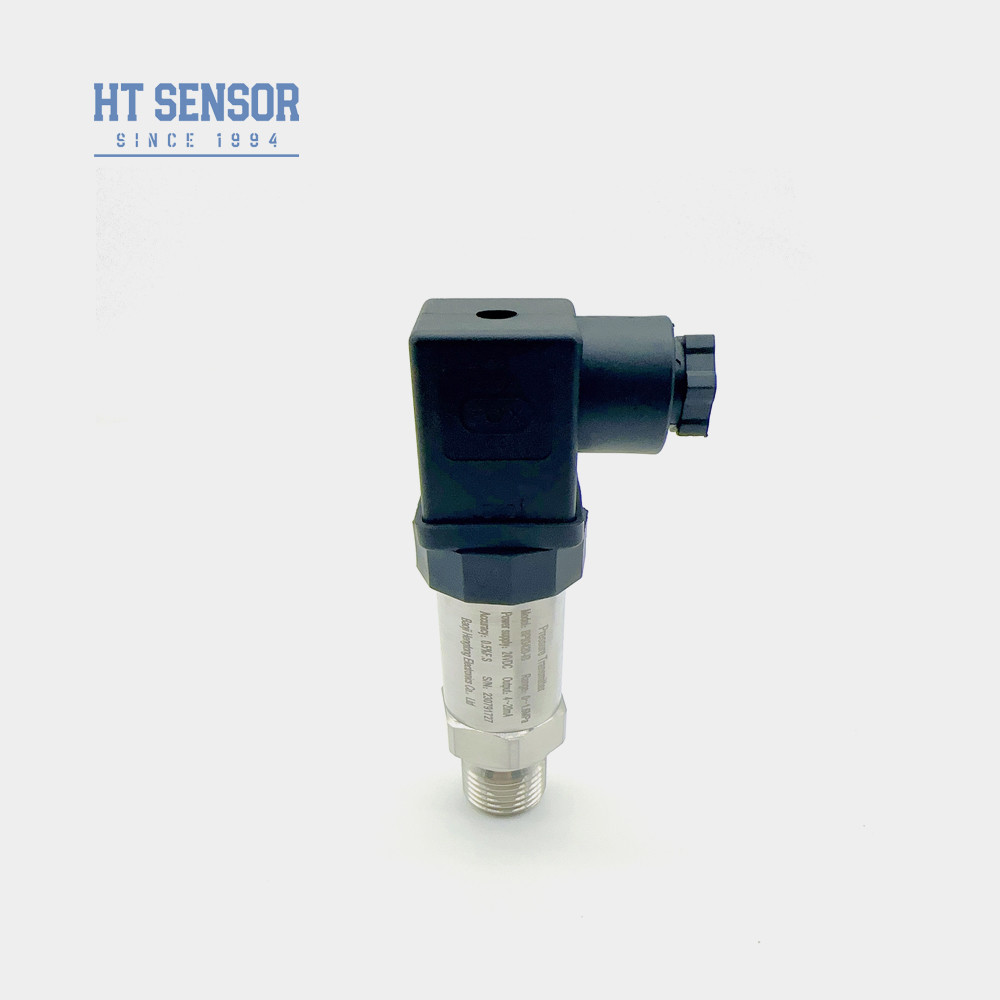

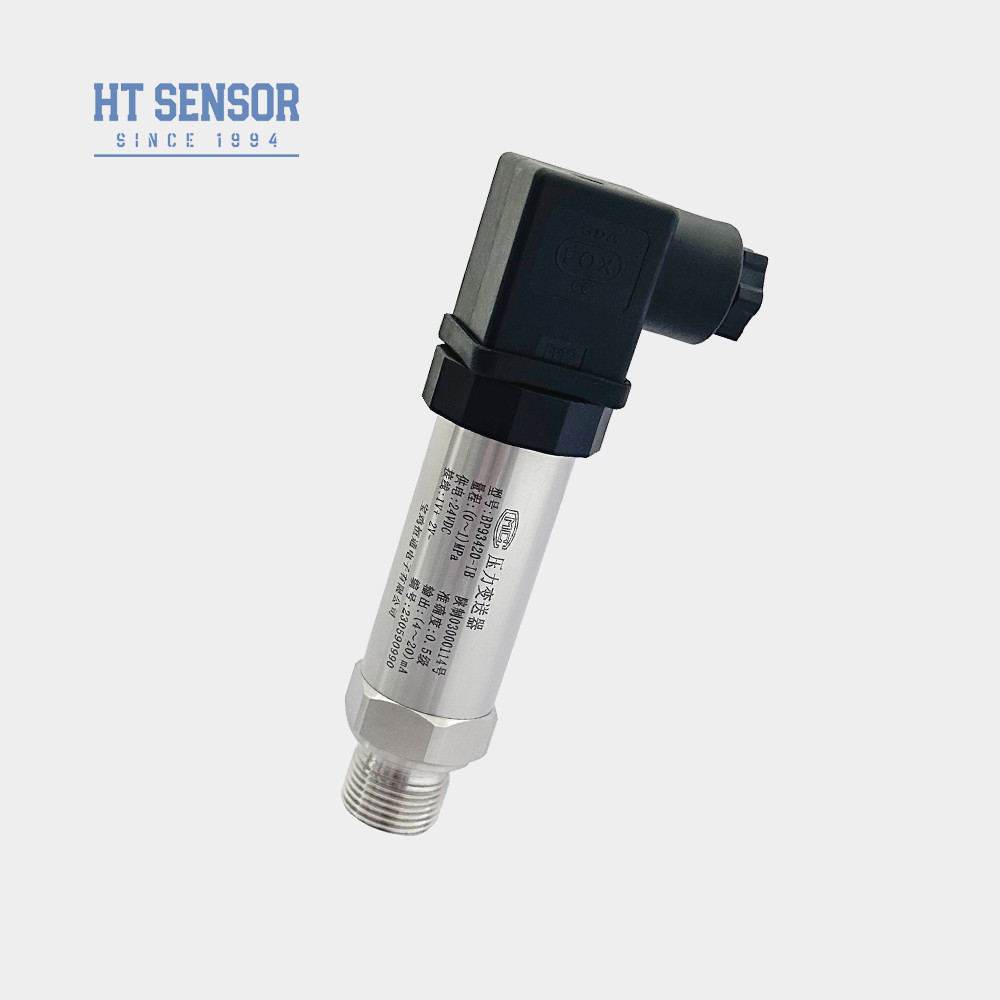

حسگر فشار فرستنده BP93420IB
معرفی سنسور فرستنده فشار:
فرستنده فشار BP93420IB هسته پر از روغن جداکننده سیلیکون پخش سری HT را به عنوان عنصر اندازه گیری سیگنال اتخاذ می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری برای قطعات، محصولات نیمه آماده و محصولات آماده قرار گرفته است،تضمین عملکرد پایدار و قابل اعتماد.
ویژگی های محصولسنسور فرستنده فشار:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2طراحی جمع و جور و سبک وزن
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
5.صفر و مقیاس کامل قابل تنظیم
درخواست هاسنسور فرستنده فشار:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد: | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیستریز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |

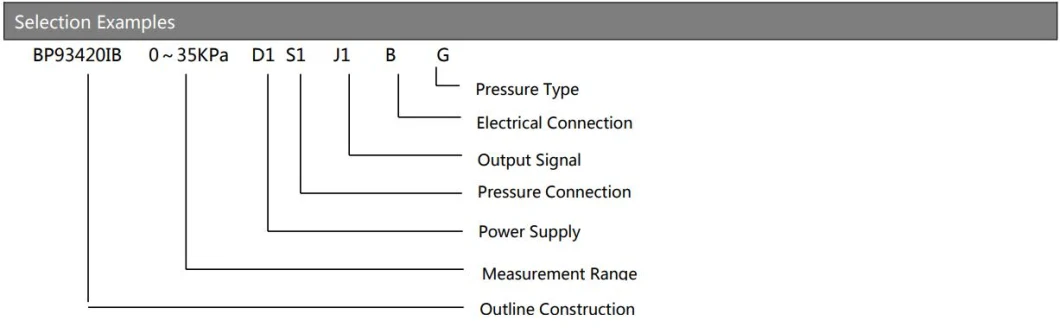

| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

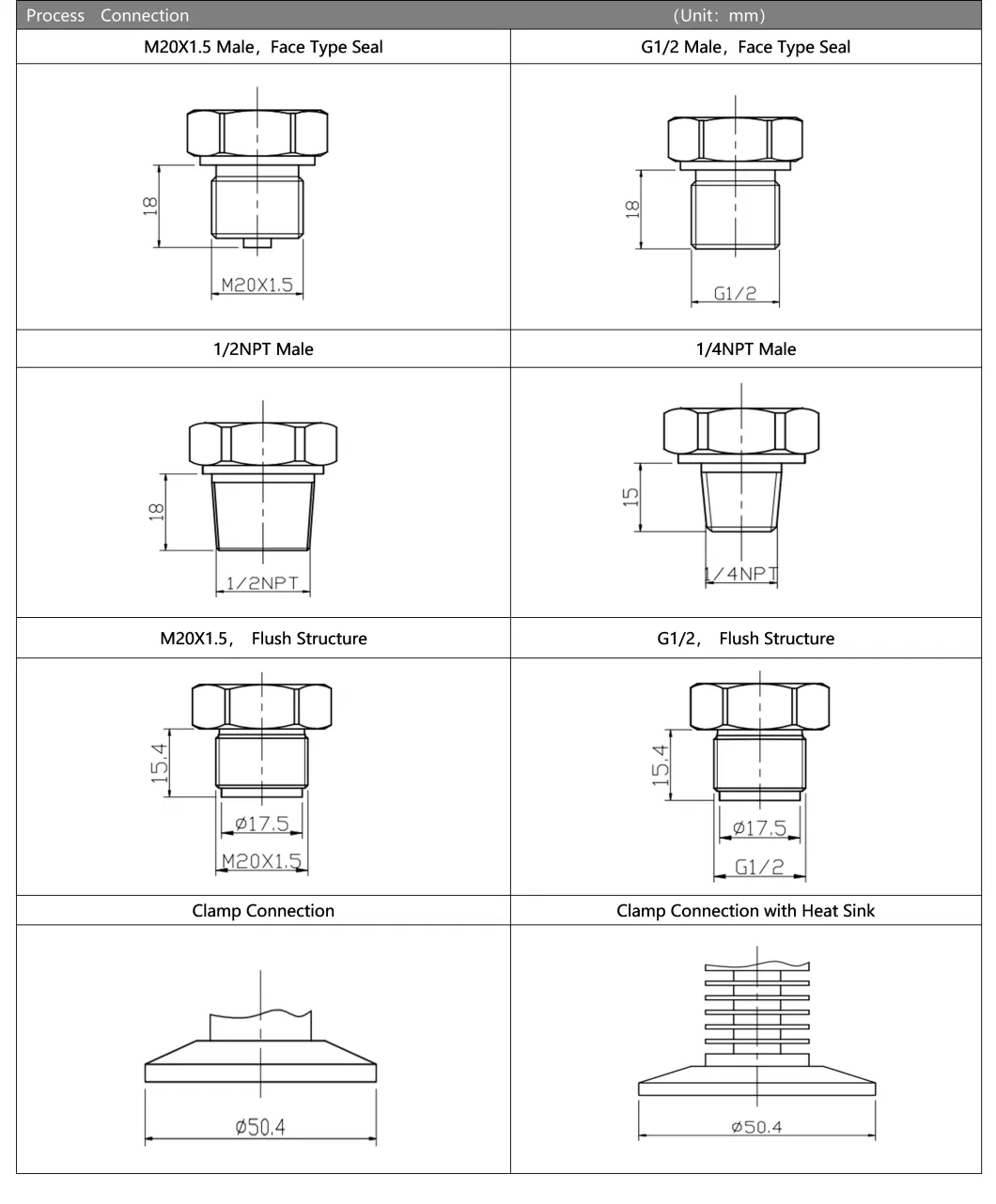

| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
نکات سفارش
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5محدوده دمای کار نامی حلقه O لاستیک فلورو -20 °C تا 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
